十四针零插拔力锁紧式电连接器结构

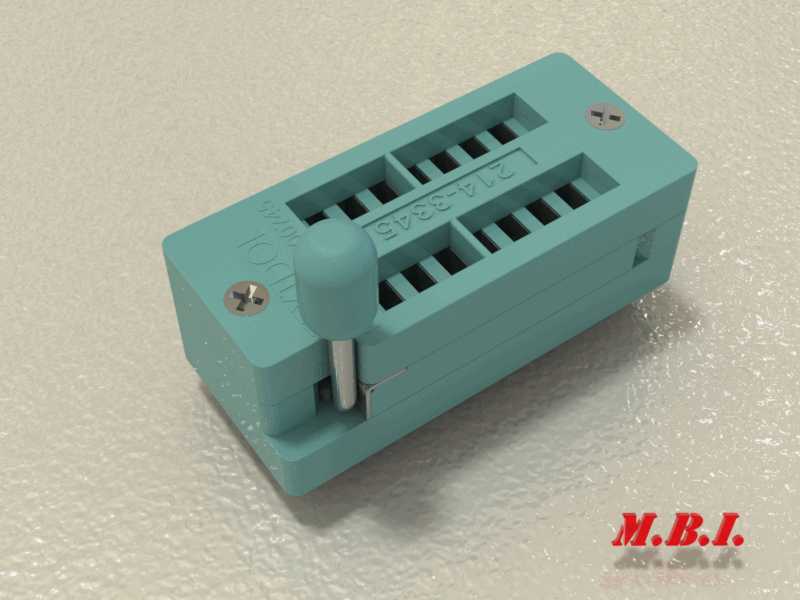

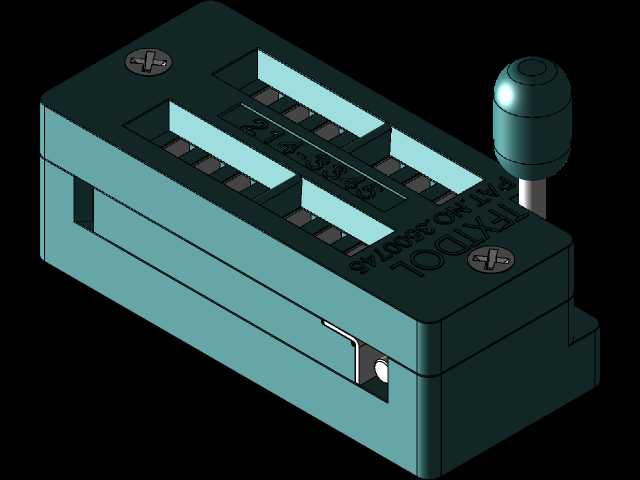

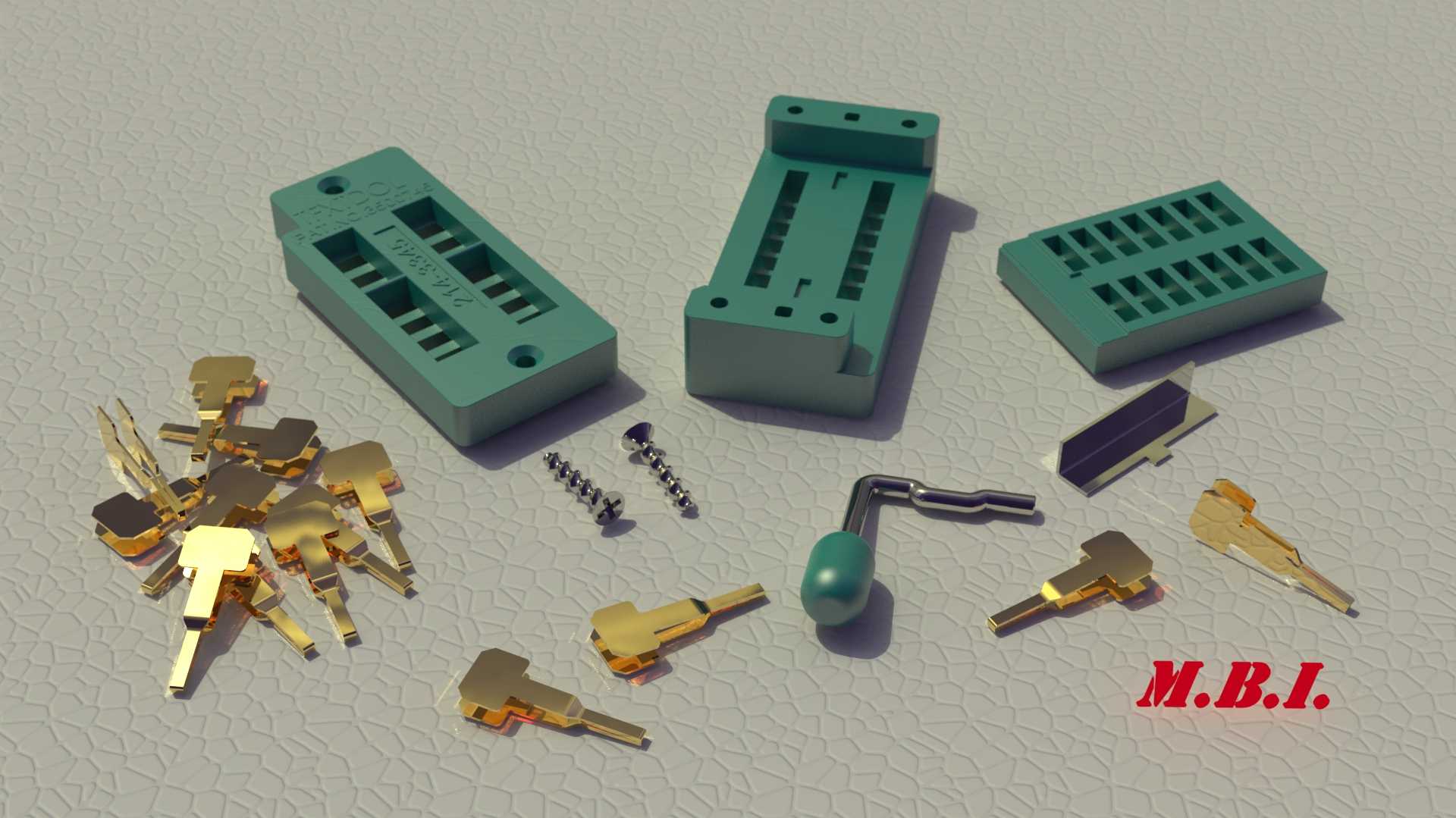

　　从结构拆分来看，整套组件包含绝缘基座、上盖压块、14组镀金接触弹片、锁紧扳杆、定位固定螺丝几个核心部分，绝缘基座采用热固性工程塑料注塑成型，基座本体预留了两个沉头安装孔，可直接通过M2螺丝固定在PCB板或者设备绝缘安装板上，安装孔中心距匹配常规14针接插件的通用安装尺寸，基座底部的针脚过孔采用阶梯式设计，接触弹片装入后不会从底部脱出，同时过孔内壁做了导向倒角，方便弹片压装时自动对位，不会出现弹片偏斜导致的针位错位。这款14针零插拔力插座，核心应用场景集中在小功率电源变压器次级输出接驳、测试治具信号转接、低压电控回路快速接线环节，尤其适配需要频繁插拔更换被测模块、维护时需快速断开回路的工位，相比传统直插式排针排母，它能完全避免多次插拔导致的针脚镀层磨损、接触件形变问题，在小电流信号传输、低压供电接驳场景下，能长期保持接触电阻稳定，不会因为插拔外力导致针脚虚接、焊盘脱落。

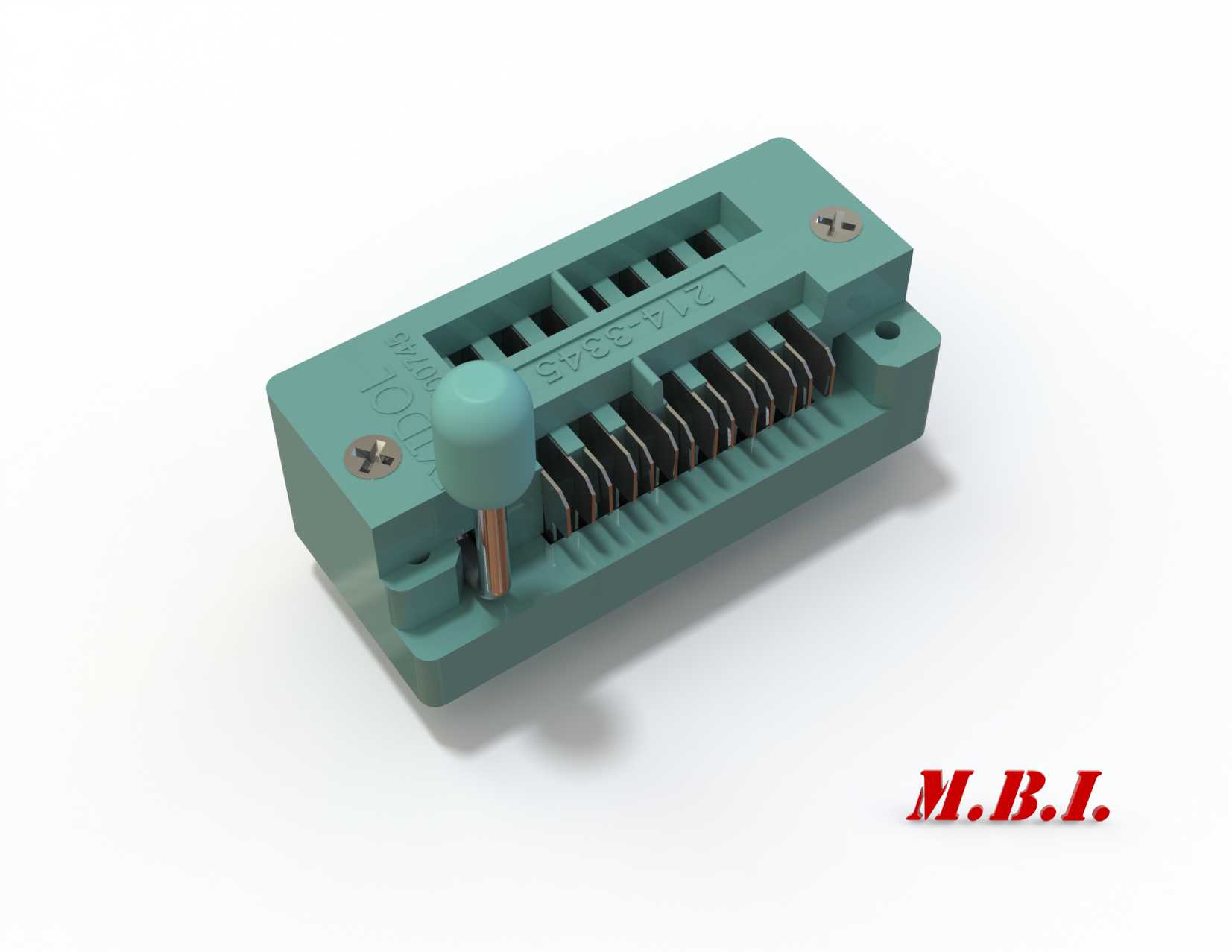

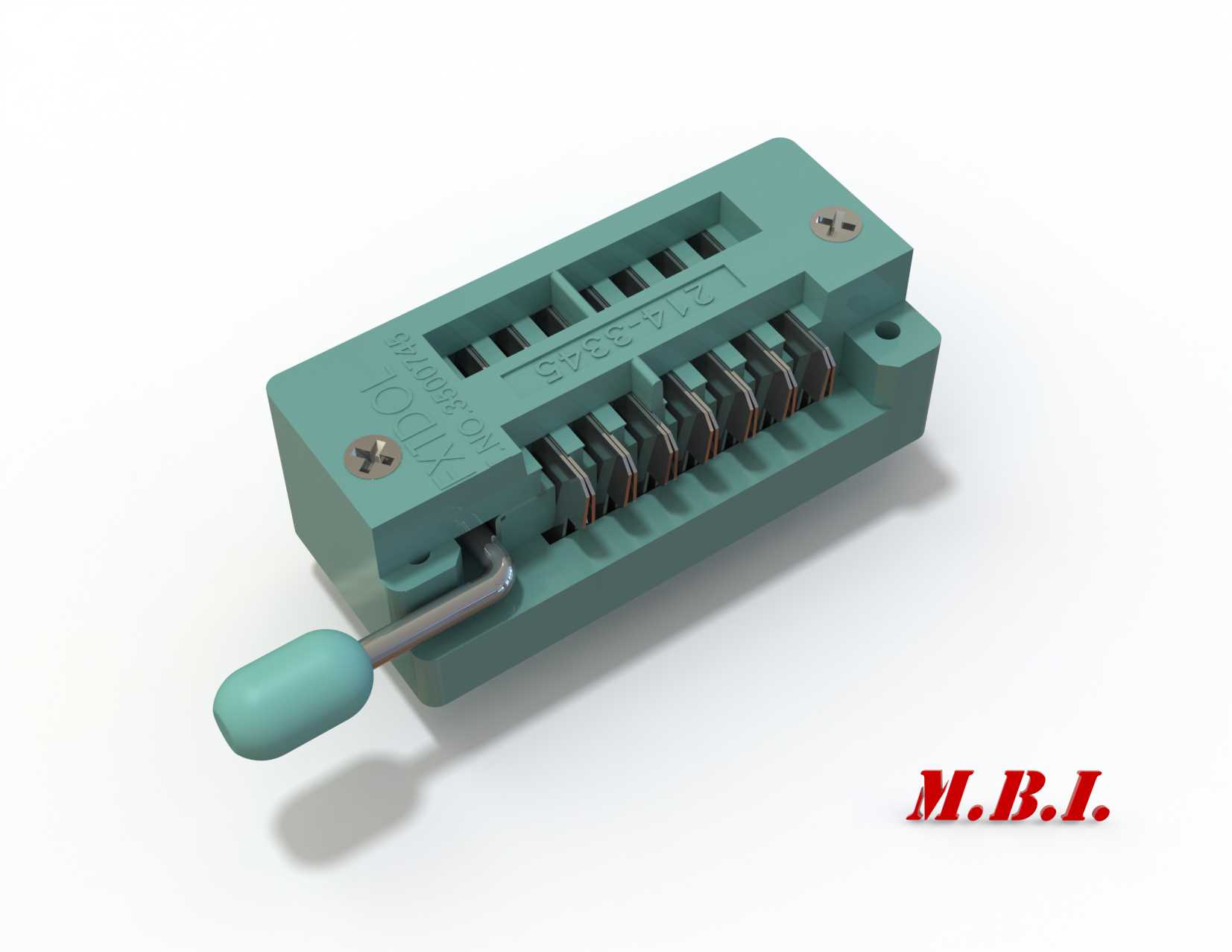

　　上盖压块与基座之间通过两侧的导向滑槽配合，扳动侧边的绿色操作扳杆时，上盖会沿着滑槽垂直抬升0.8mm的行程，此时14个针位的弹片处于张开状态，对应的公头插针可以无阻力插入，不需要施加轴向按压力，完全规避传统插座插拔时需要克服弹片夹紧力导致的插针弯折、PCB受力翘曲问题；当扳杆下压到锁止位置时，上盖压块会同步推动每一组接触弹片夹紧插入的公针，每片弹片的接触区域做了双触点弧形凸起设计，夹紧时两个触点同时贴合插针表面，即使插针存在微小的镀层公差或者直径偏差，也能保证有效接触面积，不会出现单点接触导致的载流不足、信号断续问题。

　　接触弹片采用铍铜基材冲压成型，表面镀金处理，厚度0.2mm，弹片的悬臂长度经过反复校核，既保证锁止状态下有足够的夹紧力，满足1A额定电流下的接触压力要求，又不会因为夹紧力过大导致弹片产生塑性形变，经过上千次插拔循环后，弹片的夹紧力衰减率控制在5%以内，完全满足工业场景下的维护插拔频次要求。锁紧扳杆采用转轴式结构，转轴位置嵌入了一个不锈钢定位销，扳杆转动到全开和全锁位置时都有轻微的阻尼卡位，不会因为设备振动导致扳杆松脱、回路意外断开，扳杆的操作端做了球形圆滑处理，手动操作时不会划伤手指，扳动行程对应的角度为35度，操作时不需要太大的力矩，即使是戴薄劳保手套也能轻松完成开合动作。从安装边界来看，插座整体的外形长度为32mm，宽度为14mm，锁止状态下总高度为10mm，扳杆全开状态下扳杆顶端距离安装面的高度为18mm，设计安装空间时需要在扳杆操作侧预留至少10mm的操作空间，方便手指伸入扳动扳杆；基座底部的针脚伸出长度为3.2mm，适配1.6mm厚度的PCB板波峰焊工艺，焊盘直径设计为1.2mm，相邻针脚的中心距为2.54mm，完全匹配通用标准排针的间距规范，可以直接替代同针数的传统直插插座，不需要修改原有PCB的布线设计。

　　在实际选型应用中，这款插座尤其适合教学实验台的电源输出接口、测试工装的信号转接接口、小功率电源变压器的输出端接线，因为零插拔力的特性，即使是没有接线经验的操作人员，也能快速完成线路对接，不会因为蛮力插拔损坏插针或者设备接口；绝缘基座的耐温等级达到120摄氏度，满足波峰焊时的瞬时高温要求，焊接时不会出现基座变形、弹片移位的问题，基座表面做了哑光防滑处理，组装时可以通过吸盘或者治具快速拾取定位，适合批量SMT或者波峰焊生产工艺。整套结构的设计过程中，特意将所有易磨损的接触部件设计为可单独更换的结构，如果某一针位的弹片因为过流烧蚀或者外力损坏，只需要拆开上盖压块，更换对应位置的弹片即可，不需要整体更换整个插座，降低了设备后期的维护成本；同时基座和上盖的配合滑槽做了0.1mm的间隙配合，滑动过程中没有卡滞感，也不会因为间隙过大导致上盖歪斜，压合弹片时每一针的夹紧力保持一致，不会出现个别针位接触不良的问题。
