可适配多管径液压管材夹紧装置

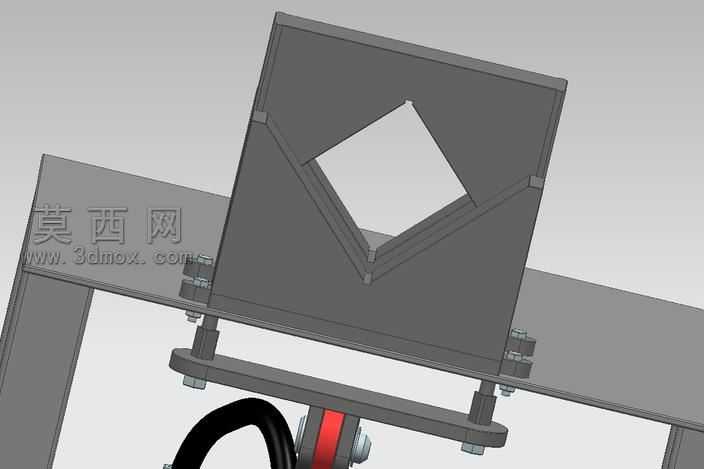

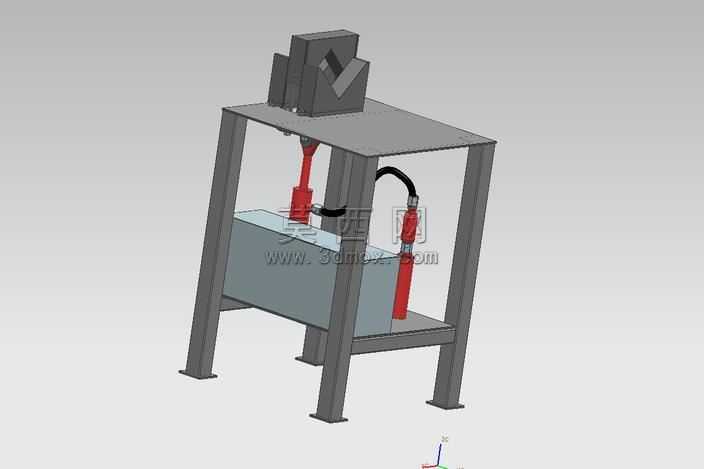

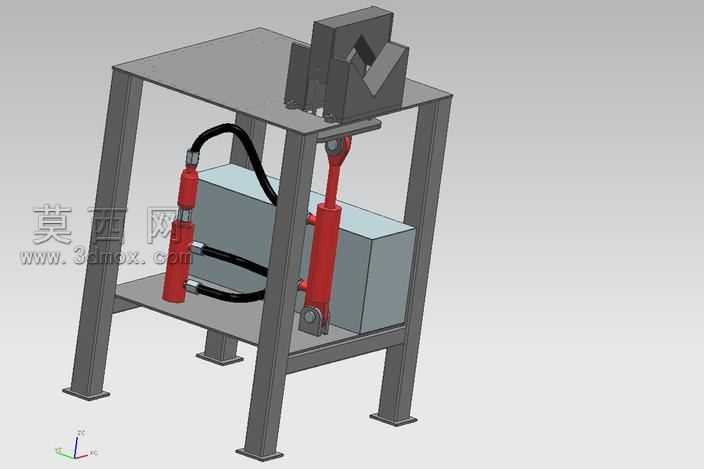

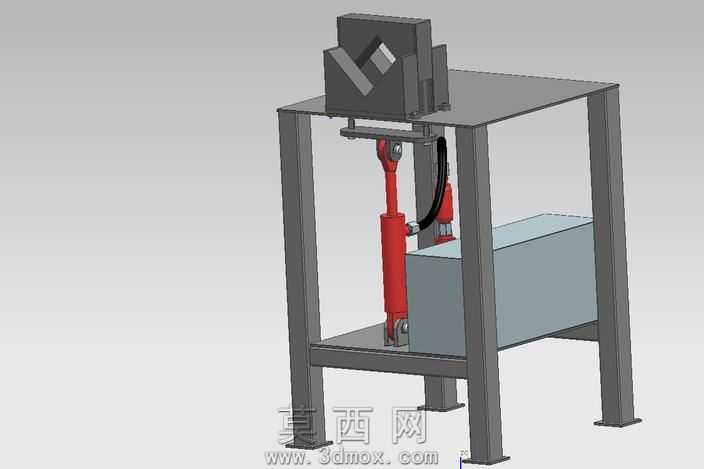

本作品为液压驱动的管材夹紧工装三维模型，采用NX三维软件完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零件配合关系经过运动仿真校验，可直接用于工程出图与生产加工参考。模型整体采用框架式钢结构机架设计，四根方形型钢支腿搭配上下两层方形安装平台，底部支腿设置方形安装底板，可通过膨胀螺栓与地面或加工工作台固定，保证夹紧作业时机架无晃动位移。动力执行部分采用两个双作用液压油缸，分别布置于机架内部左右两侧，油缸缸体通过铰接支座与下层平台固定，活塞杆端通过铰接结构连接上层夹紧执行机构，液压管路采用高压软管建模，还原真实油路走向，管路接头处做了密封结构细节处理，符合液压系统实际装配逻辑。顶部夹紧工位设置V型定位块，可适配20毫米至150毫米直径范围的圆形管材，V型块表面做了防滑纹理设计，增大与管材外壁的摩擦力，避免夹紧过程中管材出现轴向窜动或周向转动。模型渲染阶段为不同部件赋予了对应材质：钢结构机架采用哑光灰色金属漆材质，还原钢材喷砂后的表面质感；液压油缸缸筒采用亮红色烤漆材质，活塞杆采用抛光镀铬金属材质，表面添加高反射效果模拟金属光泽；液压软管采用黑色橡胶材质，添加细微凹凸纹理还原橡胶管的表面质感；配重箱体采用哑光灰铸铁材质，区分不同部件的视觉层次。设计思路围绕管材加工作业的实际需求展开，采用双侧油缸同步驱动的结构，相比单侧夹紧结构夹紧力分布更均匀，不会造成管材局部变形，同时适配大管径范围的设计可减少工装更换频次，提升管材切割、坡口加工、焊接等工序的作业效率，整体结构紧凑，维护便捷，液压元件均采用标准件建模，可直接采购对应规格的成品元件完成装配。
