立式框架结构圆锯切割设备结构设计

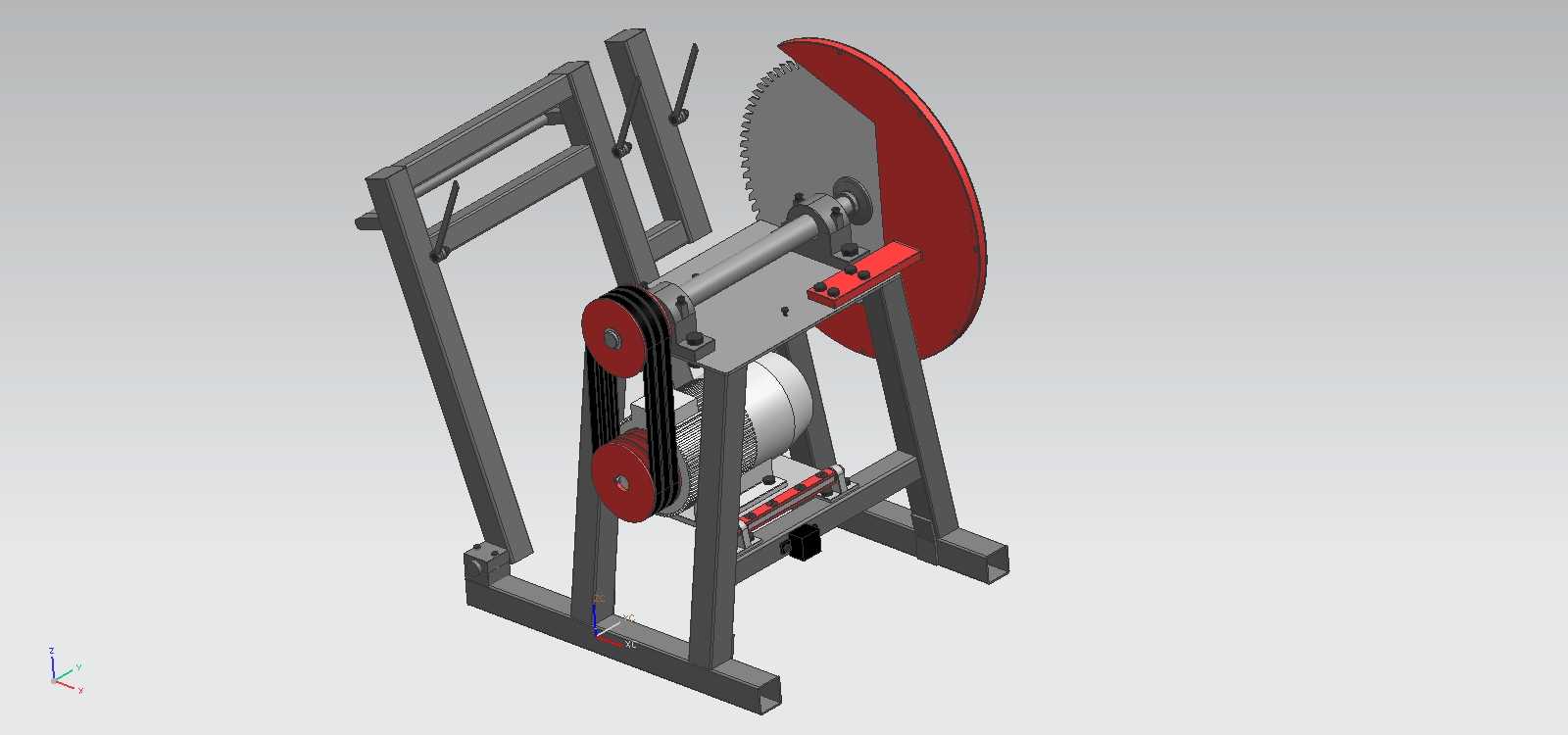

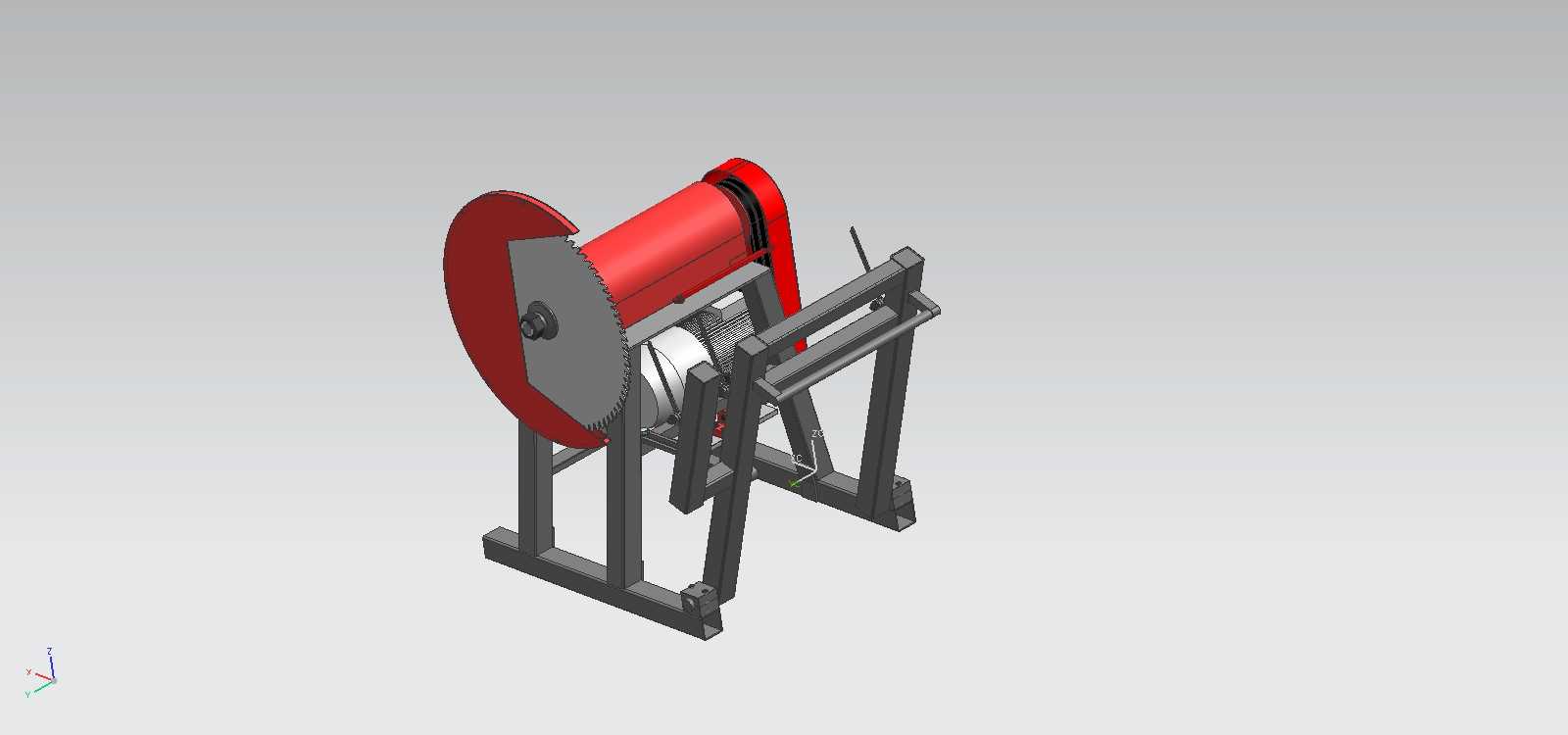

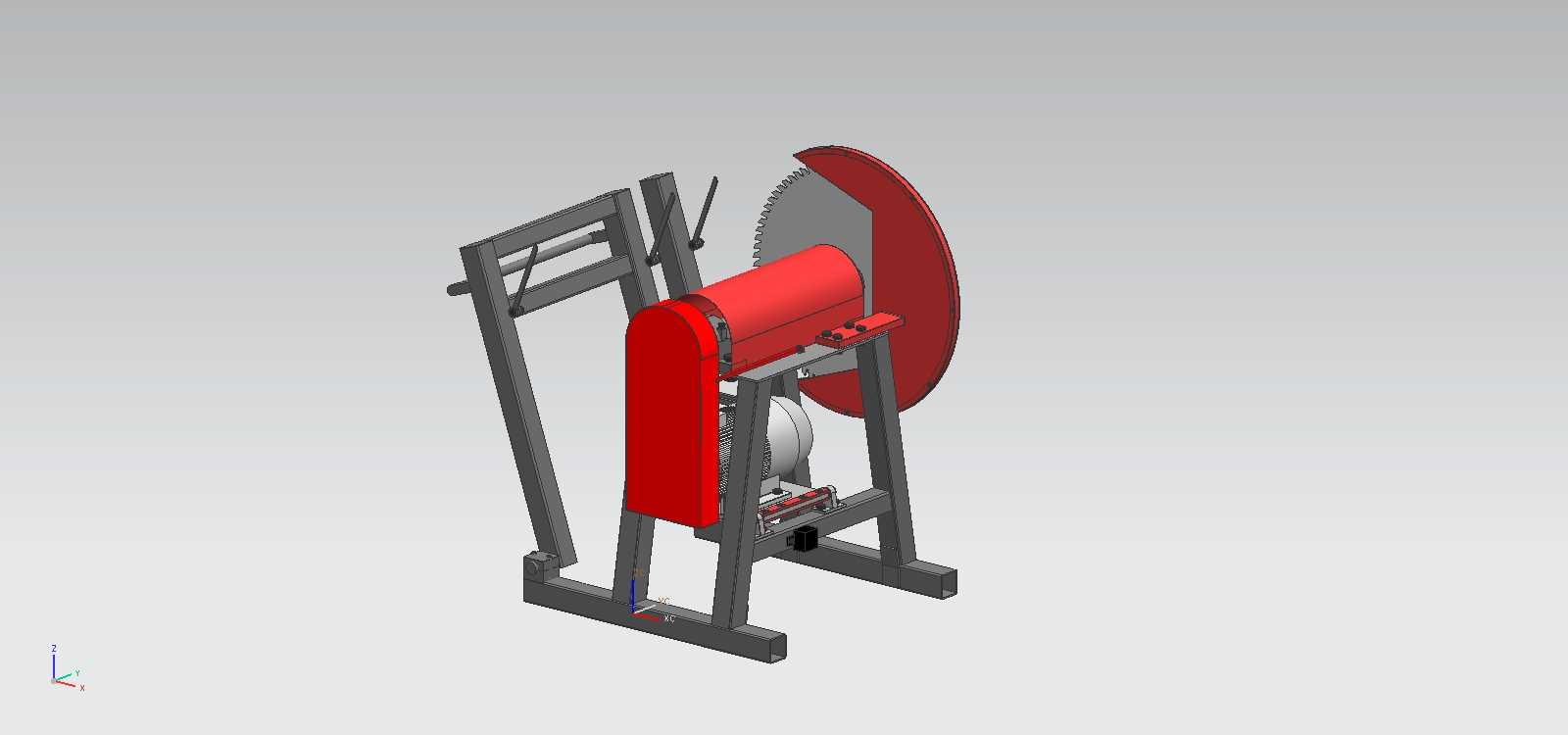

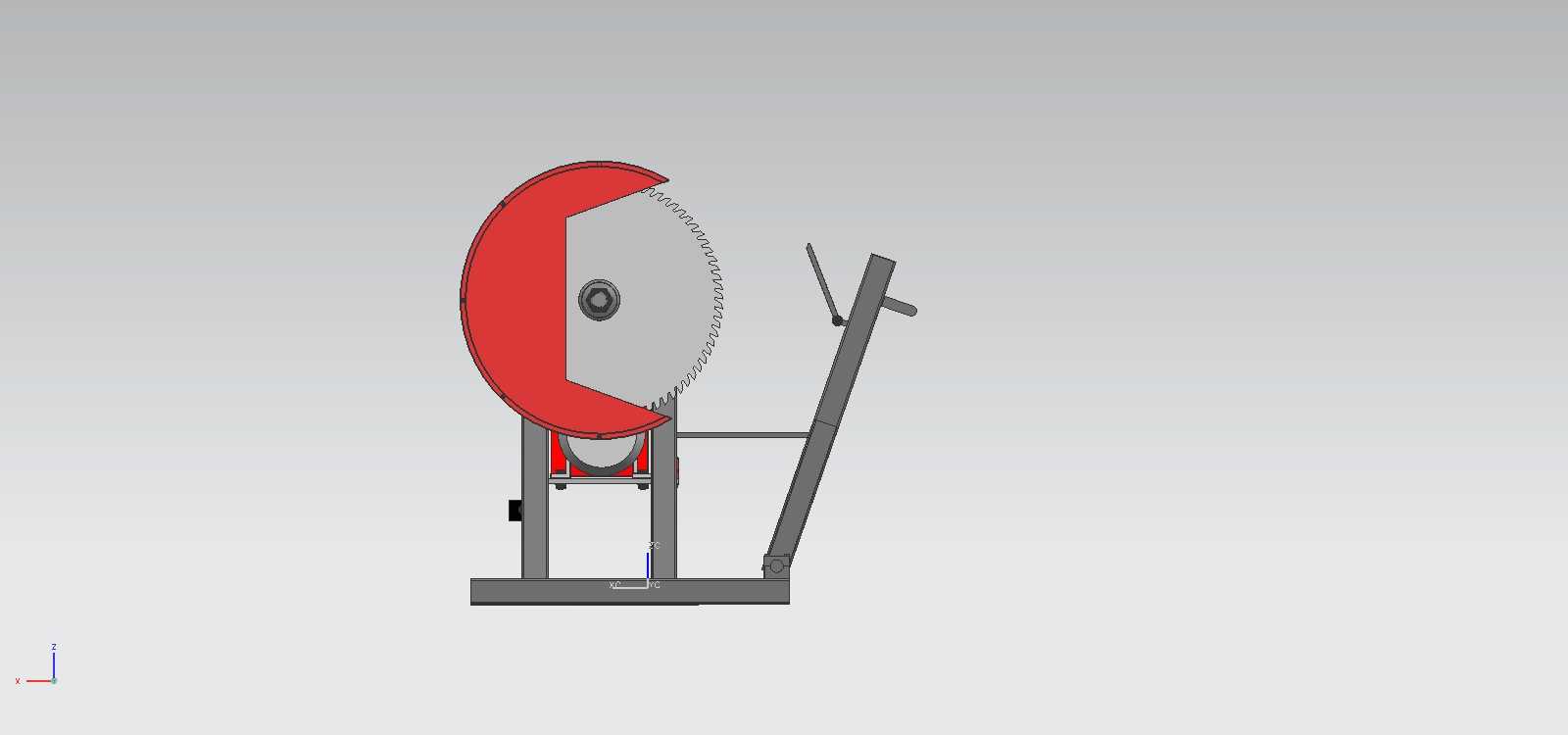

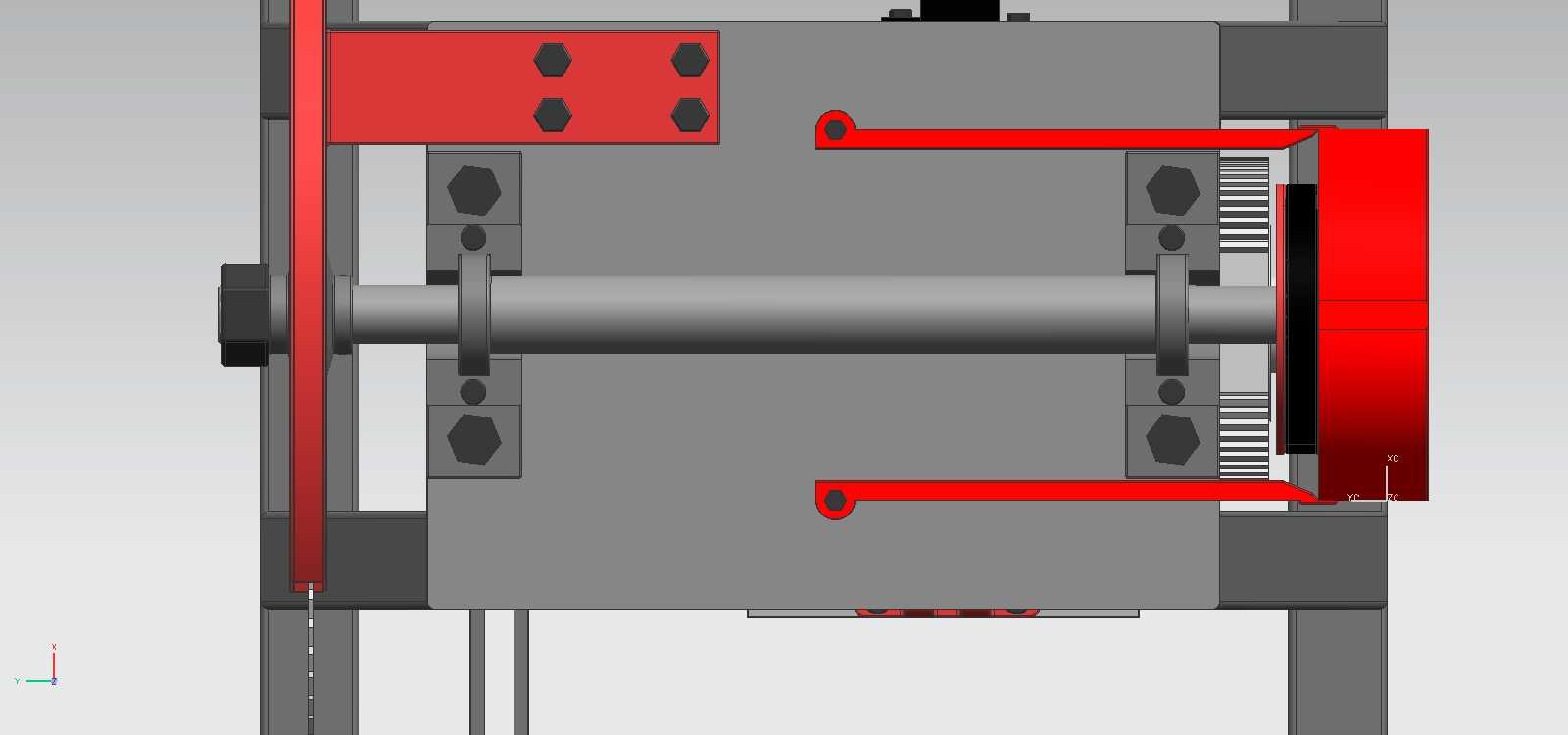

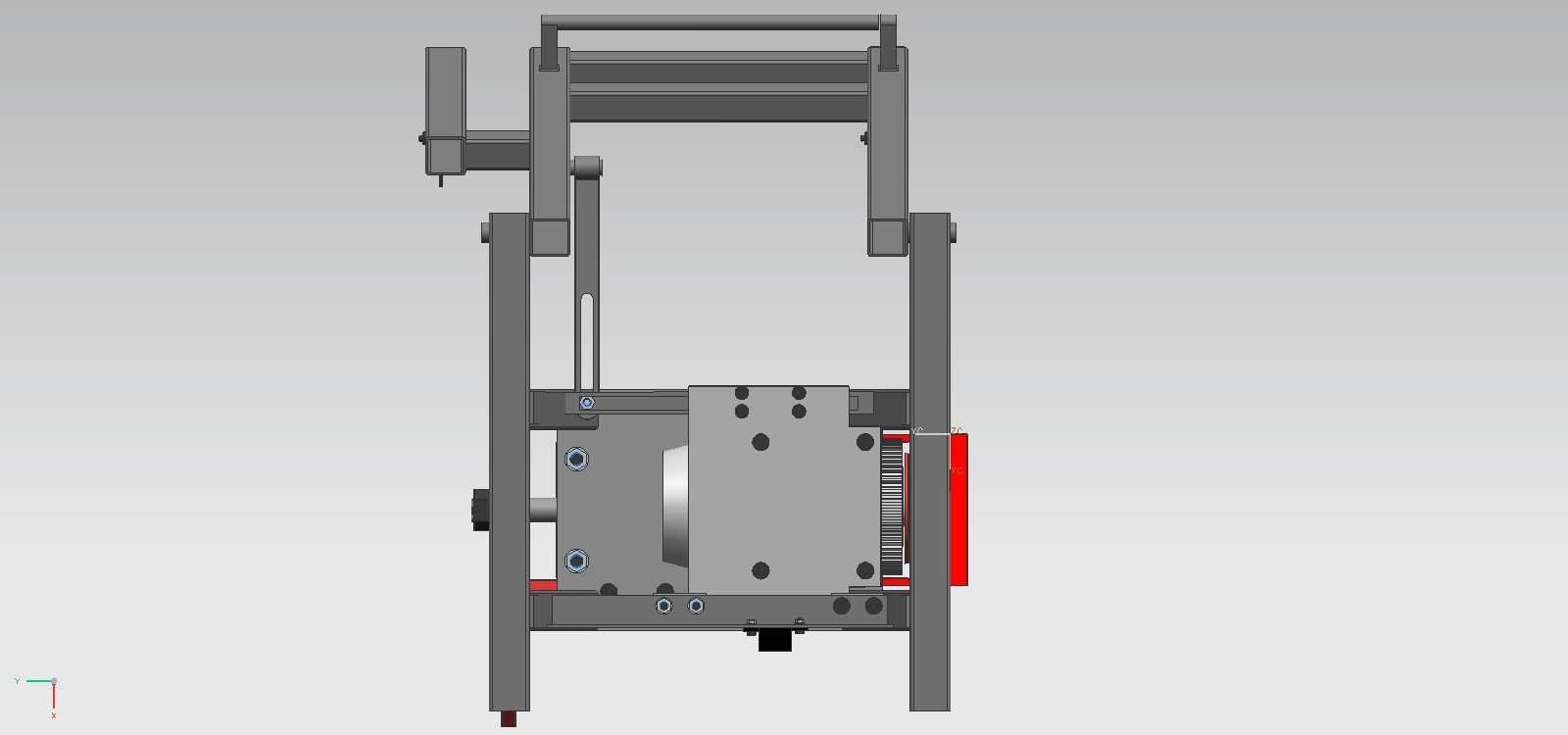

这款立式框架结构的圆锯切割设备，主要面向建筑施工、金属型材加工、实木开料等多场景的定长切割作业需求，可适配碳钢型材、建筑木方、实木板材、环形金属坯料等多种材质的工件裁切，在中小型加工车间、现场施工点位、建材预制加工场都能适配使用，替代传统手持切割设备完成高精度、高稳定性的裁切工序，降低人工操作的劳动强度与安全风险。设备整体采用龙门式立式框架作为主体承载结构，框架主体采用加厚型钢焊接后做时效处理，从结构根源上规避长期切割作业产生的振动导致的机架形变问题，保证锯切过程中走刀路径的稳定性，避免切割面出现斜口、崩边、锯片卡滞等常见问题。设备的锯切进给单元采用垂直导向滑轨搭配丝杠传动的结构，可根据待切割工件的厚度、材质硬度灵活调整进给速度，针对木质材料可提升进给速率提升加工效率，针对碳钢等金属材质可降低进给速率保护锯片齿部，延长锯片使用寿命。设备的工件装夹单元设置在框架中部的工作台面上，采用侧压式快速装夹结构，可适配不同截面尺寸的型材、方料、环形坯料的装夹固定，装夹过程无需额外工具辅助，单次装夹即可完成整段工件的定位，避免切割过程中工件移位导致的尺寸偏差。从设计思路层面，这款设备优先考虑了作业过程中的安全防护与操作便捷性，锯切作业区域设置有可开合的防护挡板，避免切割过程中产生的木屑、金属切屑飞溅伤人，同时在锯片侧方设置有切屑导流槽，可将作业产生的废料统一引导至设备下方的集料区域，方便作业后清理。设备的驱动单元布局在框架侧方，与锯切主轴做直连传动，减少皮带传动带来的动力损耗与传动抖动，保证锯片运转的同轴度。在安装边界层面，设备整体采用立式落地布局，占地面积小，无需额外做地基预埋处理，仅需将设备放置在平整的硬化地面上，调整底部的调平脚杯保证机架水平即可投入使用，设备的操作控件集中布局在机架侧方的伸手可及位置，操作人员站在设备正面即可完成进料、装夹、锯切、卸料的全流程操作，无需大范围移动，适配单人单机的作业模式。设备的锯片安装位置预留了足够的换刀空间，可根据切割材质的不同快速更换对应齿型的锯片，无需拆解过多结构部件，降低设备的维护换型成本。
