传统Darrieus型垂直轴风力涡轮结构设计

　　在分布式离网供电场景里，垂直轴风力涡轮的适配性一直优于水平轴机型，尤其是Darrieus结构的升力型风机，不需要复杂的偏航对风机构，在风向多变的山地、城郊零散地块、牧区定居点、海岛小型基站等场景下，运维成本远低于同功率水平轴设备。这套结构设计覆盖了2叶片与3叶片两种主流配置，核心是针对传统Troposkein叶型的工程化落地做了适配调整，没有沿用纯理论层面的悬链线曲面，而是采用样条曲线拟合叶片的空间弯扭轮廓，降低实际加工时的曲面成型难度，同时匹配NACA0015对称翼型作为叶片截面，这种翼型的升阻比特性在低风速段表现稳定，不会因为来流攻角小幅波动出现明显的气动效率跳水，对称结构也让叶片正反方向来流的受力特性保持一致，适配垂直轴风机旋转过程中叶片周期性切过不同方向来流的工作状态。

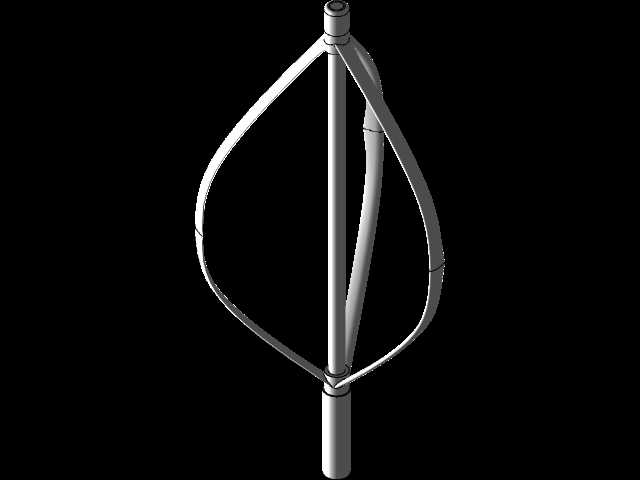

　　从结构组成来看，整套涡轮分为中心立柱、上下端连接法兰、成型叶片、底部安装基座几个核心部分，中心立柱采用等径直管结构，承担叶片旋转过程中的全部离心力传递与风载荷传导，上下端的连接节点做了圆弧过渡处理，避免应力集中导致的连接部位疲劳失效，叶片与立柱的连接位置预留了标准紧固件安装位，不需要定制专用连接件就能完成现场装配。设计过程中优先考虑了安装边界的适配性，整体结构的径向尺寸控制在小功率分布式风机的常规占地范围内，安装时不需要大范围平整场地，只要底部基座的混凝土浇筑强度满足抗倾覆要求，就能在坡度不超过15度的坡地完成架设，不需要额外做场地找平的大型土建工程。

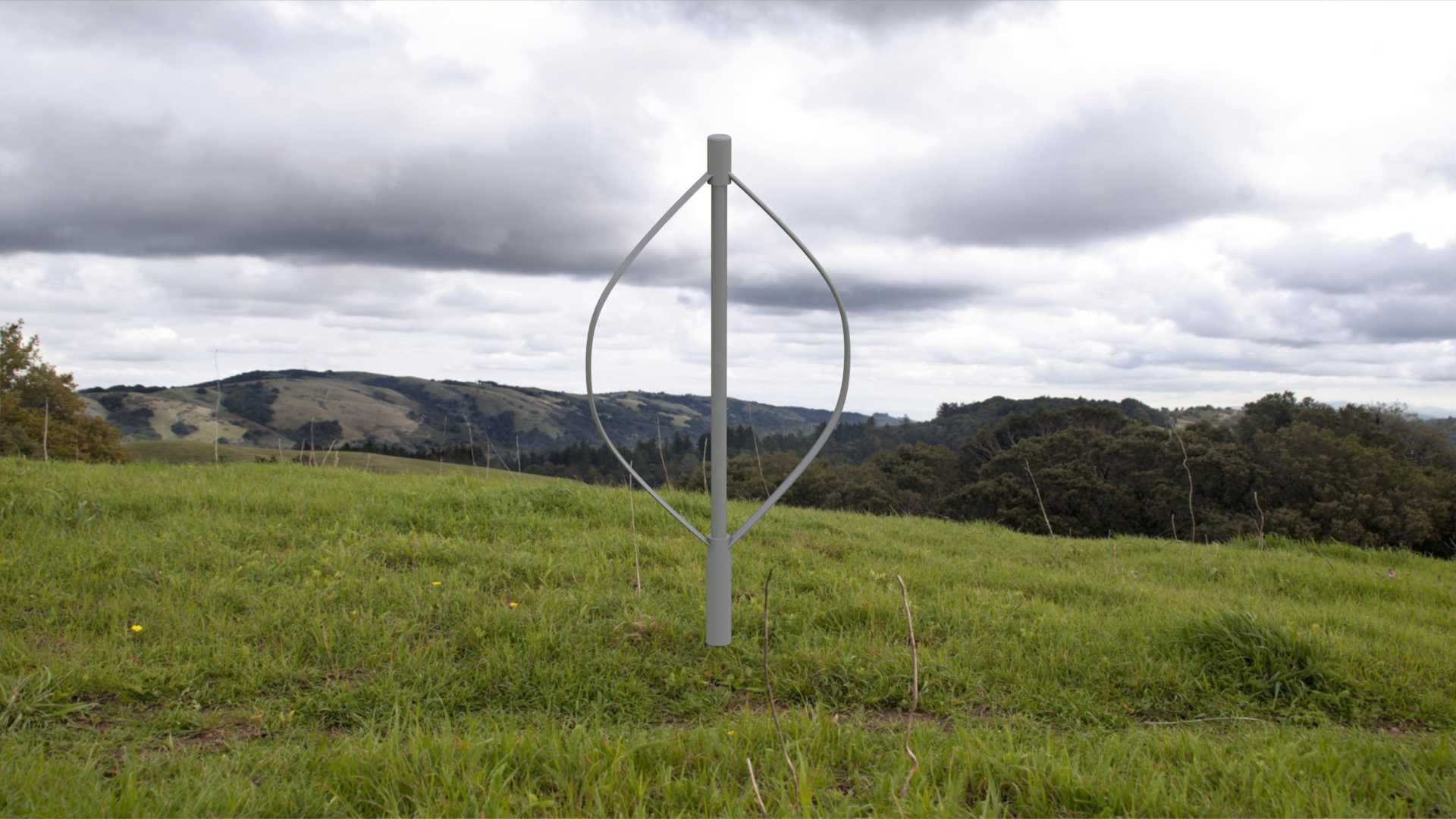

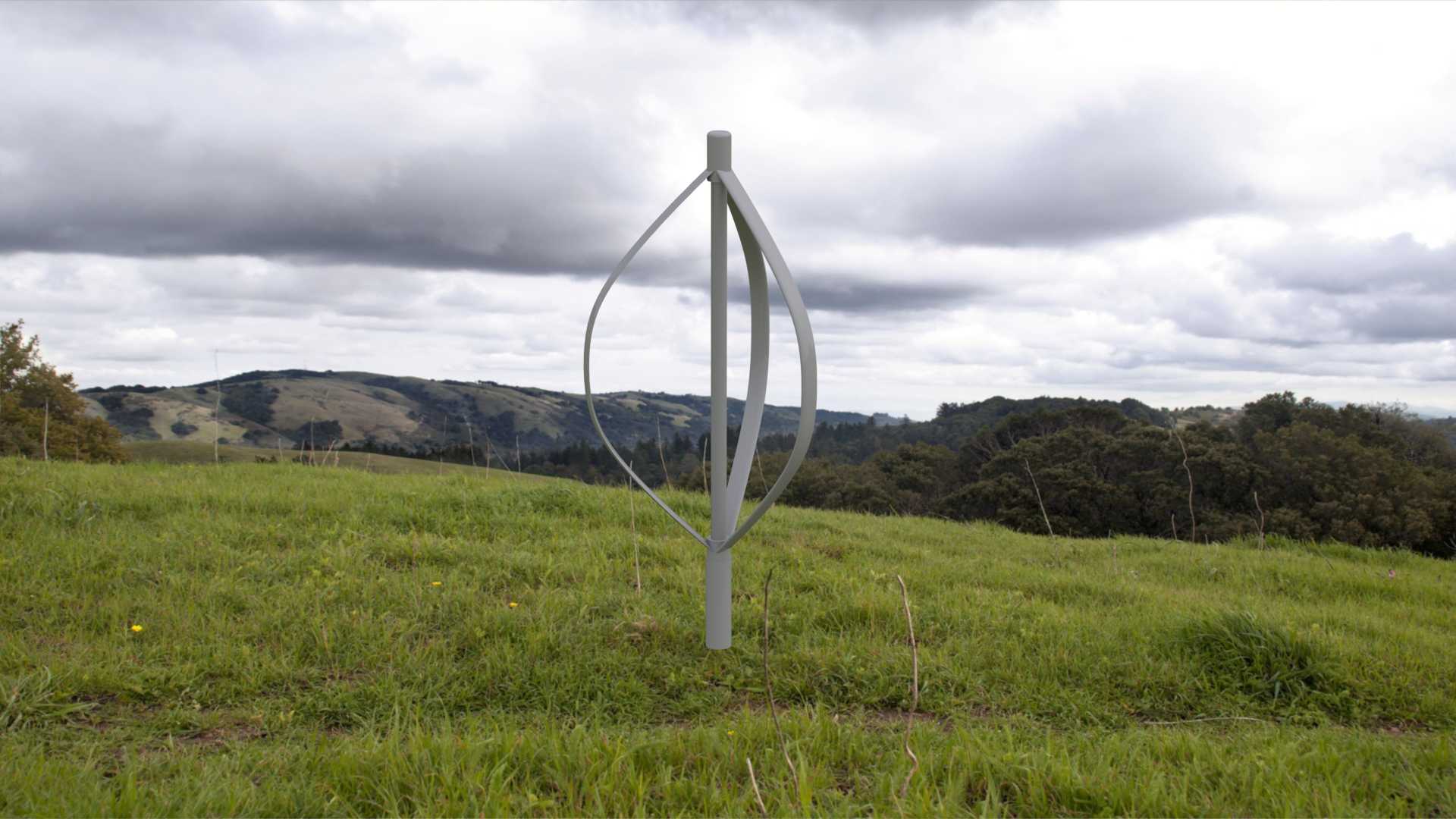

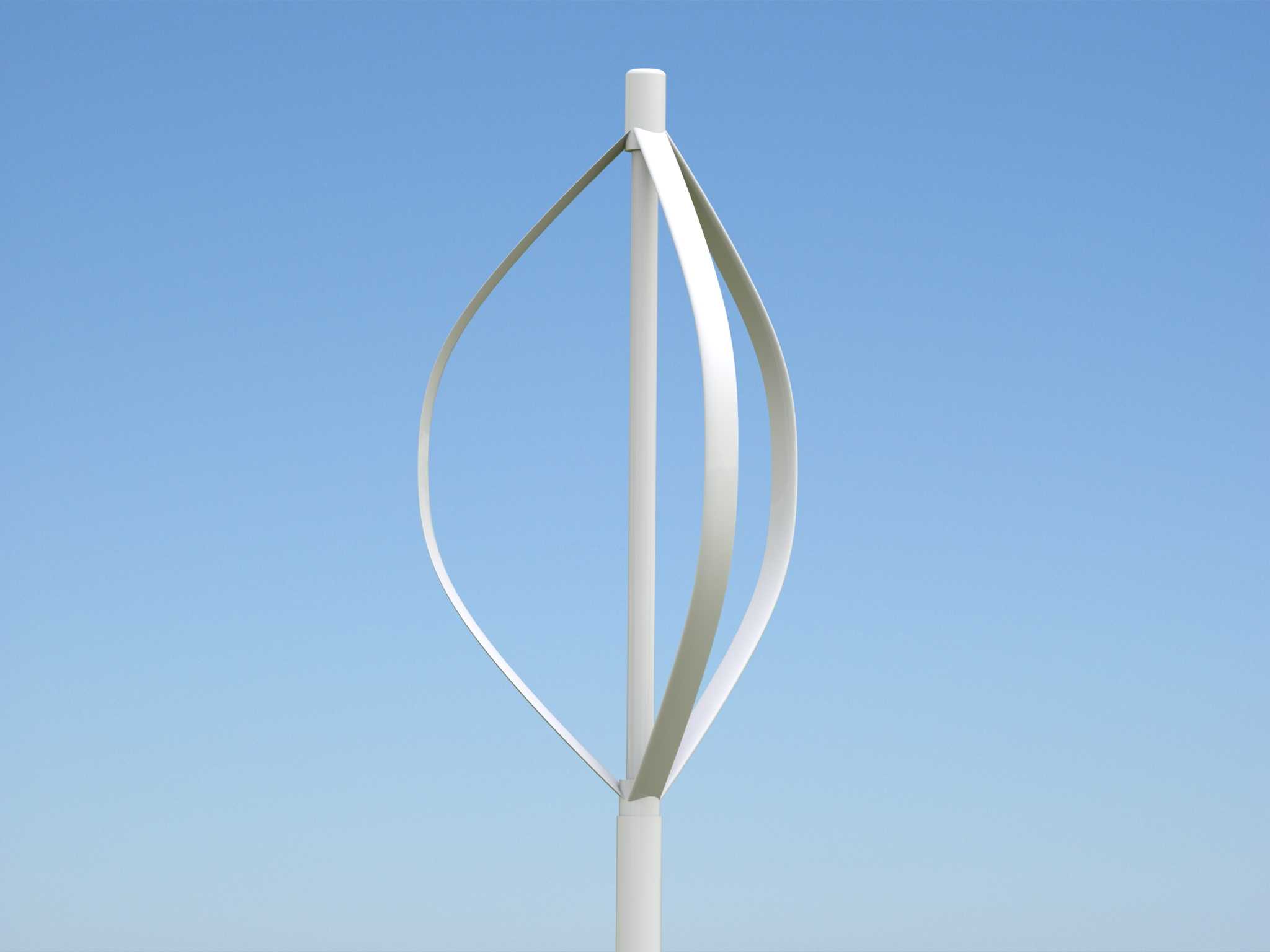

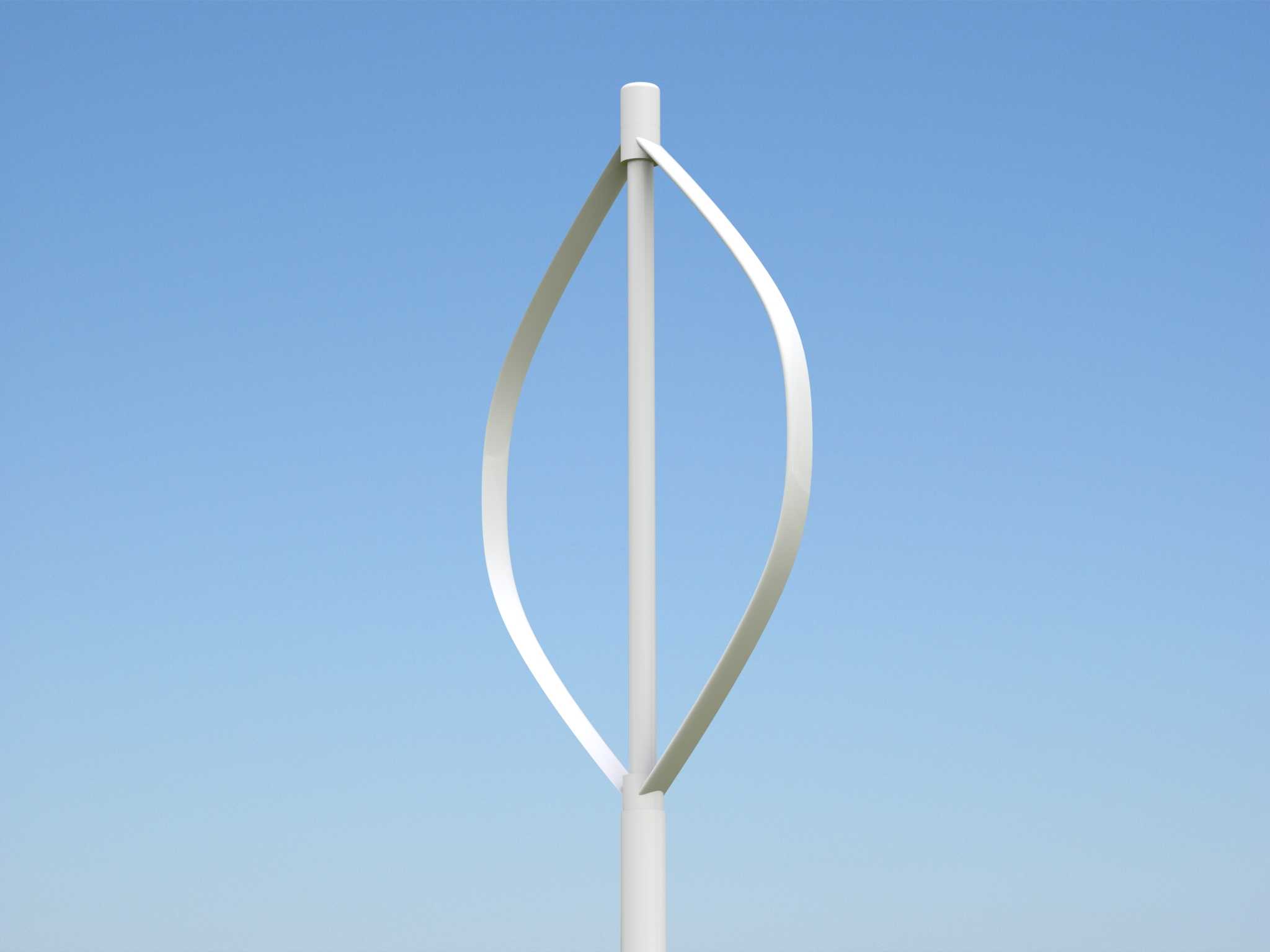

　　实际运行过程中，这种Darrieus涡轮的启动风速略高于阻力型垂直轴风机，但一旦进入额定转速区间，风能利用系数的稳定性更强，2叶片版本的结构重量更轻，适合对载荷要求严格的屋顶安装场景，3叶片版本的旋转扭矩输出更平稳，能降低传动链的振动冲击，适合搭配小型永磁发电机做长期离网供电。叶片的曲面拟合过程中特意控制了截面的扭转角度，让叶片在旋转圆周的各个相位都能保持相对合理的攻角范围，减少动态失速带来的载荷波动，也能降低运行过程中的气动噪音，适合靠近人居场景的小型供电项目使用。

　　结构的受力传递路径做了明确优化，叶片承受的气动载荷通过上下端的连接点直接传递到中心立柱，再通过立柱底部的法兰传递到安装基座，没有额外的悬臂受力结构，长期运行的结构可靠性更高，日常运维只需要定期检查连接紧固件的预紧力，不需要像水平轴风机那样定期维护偏航轴承、变桨机构等复杂部件。针对不同场景的适配需求，这套结构的叶片壁厚、立柱管径都预留了参数调整空间，在高海拔、高风速区域可以适当增加结构壁厚提升抗风等级，在低风速区域可以适当减薄叶片厚度降低启动载荷，不需要重新做整体的气动外形设计就能完成不同工况的适配调整。
