螺旋Darrieus垂直轴风力发电装置结构

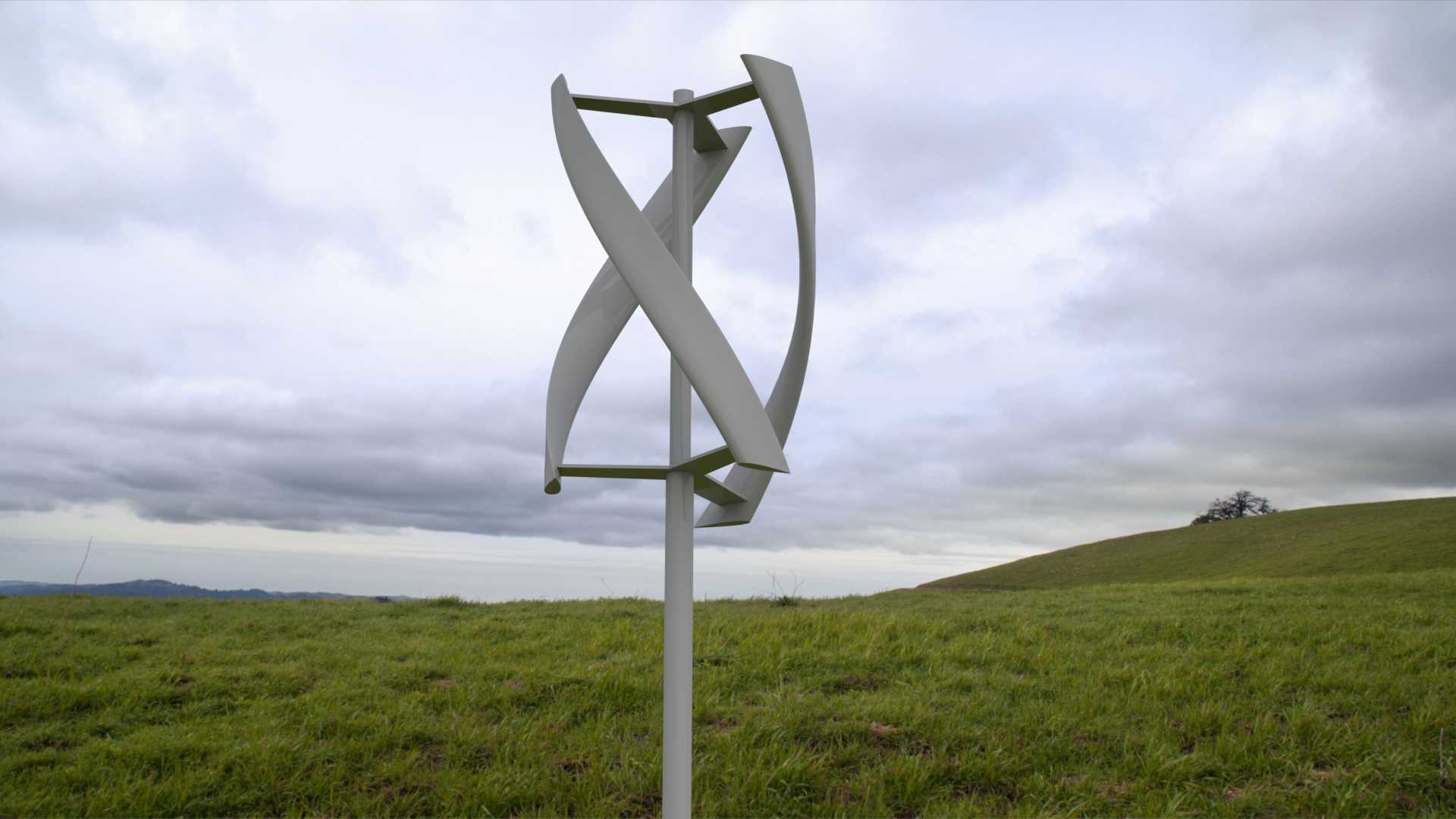

　　这款垂直轴结构的风能捕获装置，核心采用螺旋构型的Darrieus叶轮设计，和常见的水平轴风机不同，它不需要复杂的偏航对风机构，来流风向发生变化时不需要调整整机朝向就能稳定捕获风能，尤其适合风向多变的近地面、城郊分布式供能场景，比如丘陵牧区的户用供电、野外监测站点的离网电源配套、城市建筑屋顶的分布式微风电系统搭建，甚至可以和光伏板组成风光互补的离网供电单元，给低功耗的传感设备、照明设施提供持续电力。

　　从结构设计逻辑来看，螺旋扭曲的叶片构型是整个装置的核心优化点，传统直叶片Darrieus风机在运行时容易出现转矩波动大、启动风速偏高的问题，而将叶片沿高度方向做连续螺旋扭转后，叶轮旋转过程中不同高度位置的叶片翼型攻角会连续变化，能有效抵消不同方位角下的气动载荷波动，不仅能降低启动所需的最低风速，还能大幅削减叶轮旋转时的气动噪声，减少运行过程中的结构振动，延长支撑构件和连接紧固件的疲劳寿命。叶片采用对称翼型截面，沿展向的扭转角度经过气动计算匹配，保证在不同风速区间都能保持较高的风能利用效率，同时避免叶片在高风速下出现过大的气动载荷导致结构变形。

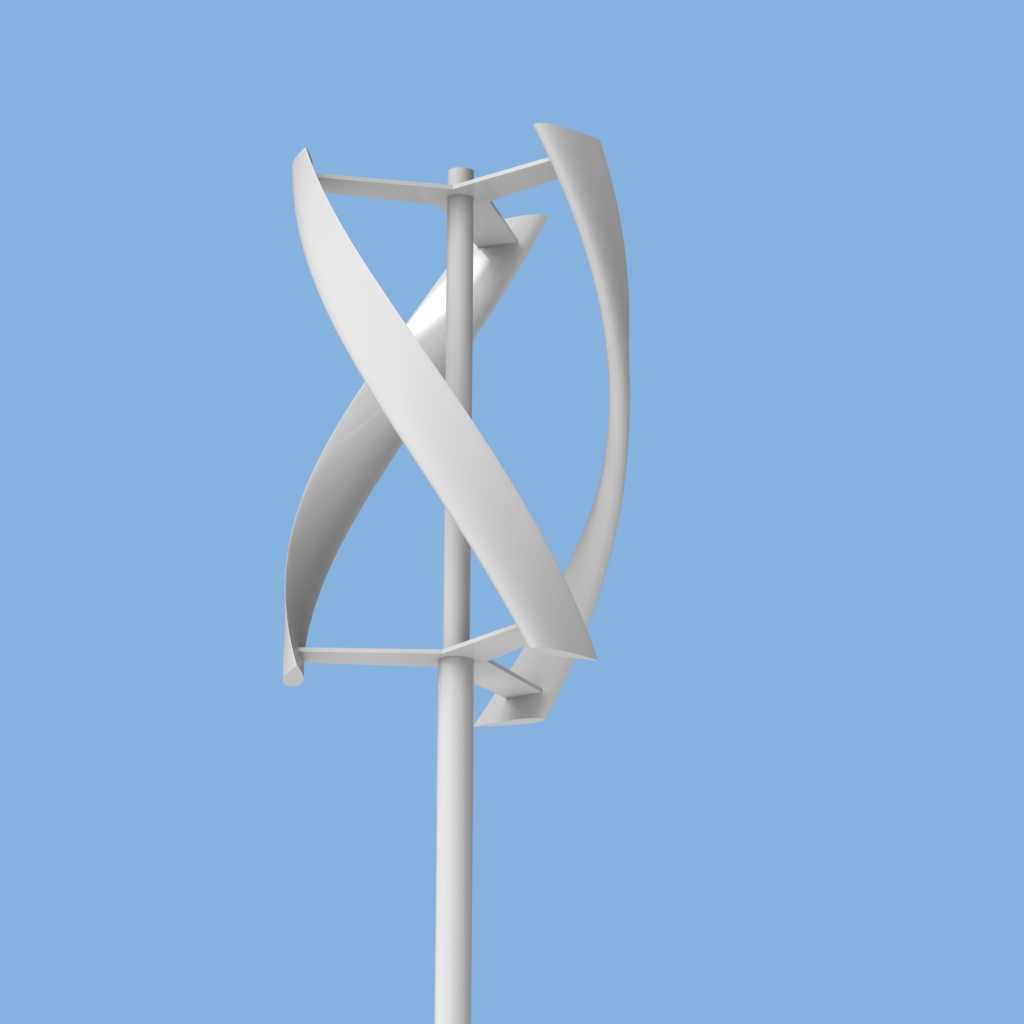

　　支撑结构采用单立柱悬臂式设计，叶轮整体通过上下两组辐条式支撑框架固定在中心转轴上，上下支撑环将三片螺旋叶片的两端牢牢约束，避免叶片在旋转过程中出现过大的摆振，中心转轴通过轴承组件连接到立柱顶端的传动单元，不需要像水平轴风机那样把发电机、增速箱布置在高空塔架顶端，后期的维护检修只需要在地面或者低空位置就能完成，大幅降低了运维的难度和成本。立柱采用等直径圆管截面，结构简单易加工，安装时只需要做底部的混凝土基础预埋，不需要复杂的塔架分段拼接，适合小批量快速部署的场景。

　　从安装边界来看，这类小功率垂直轴风机的叶轮直径通常在1-3米区间，整体高度根据功率等级不同在3-8米范围，安装时需要保证叶轮扫掠范围内没有高大遮挡物，和周边建筑、树木的距离要大于叶轮直径的1.5倍以上，避免来流受到遮挡形成紊流影响发电效率，同时要保证基础的抗倾覆能力，根据当地的最大风速等级匹配基础的配重和地脚螺栓的埋深，避免极端大风天气下整机出现倒伏。和水平轴风机相比，它的叶轮旋转扫掠面是垂直于地面的圆柱面，在相同的安装高度下，对高空的空域占用更小，不会对低空飞行的小型无人机、鸟类造成过大的影响，适合在人员活动相对密集的区域部署。

　　在实际功能特性上，这种螺旋结构的垂直轴风机对湍流风的适应能力更强，在城市建筑周边、山坡起伏的地形区域，来流往往存在大量的紊流和风向快速变化的情况，水平轴风机在这种风况下会频繁偏航，不仅增加了偏航机构的磨损，发电效率也会大幅下降，而螺旋Darrieus叶轮可以在任意风向下保持稳定的转矩输出，甚至在一定的斜向来流条件下也能维持正常的旋转发电。同时叶片的螺旋构型让叶轮的旋转视觉效果更流畅，不会像直叶片旋转时产生明显的频闪效应，安装在建筑周边时不会对周边人员造成视觉干扰。

　　设计这类结构时，需要重点考虑叶片的刚度匹配，因为螺旋叶片属于空间扭曲构件，加工时如果采用钣金成型工艺，要保证翼型截面的精度和扭转角度的一致性，避免因为叶片外形偏差导致叶轮动平衡超标，运行时出现异常振动；上下支撑环和叶片的连接节点要做应力释放设计，避免长期交变载荷作用下连接位置出现疲劳断裂；中心转轴的密封结构要做好防水防尘设计，保证轴承组件在户外露天环境下长期运行不会出现锈蚀卡滞。另外，叶轮的动平衡校正也是设计和装配环节的重点，要保证三片叶片的重量偏差控制在极小范围内，装配后做整体动平衡测试，将振动值控制在允许的区间内，才能保证整机长期稳定运行。
