三菱HG-KNS43J交流伺服电机三维结构

　　在自动化产线的定位工位、数控设备的进给轴、电子制造装备的精密传动单元里，这类小容量交流伺服电机是核心执行部件，区别于普通异步电机的开环运行特性，它依托闭环控制逻辑，可实现转速、转角、扭矩的精准调控，适配需要高精度位置跟踪的工况场景。从三维结构呈现的细节来看，这款电机采用方形法兰安装结构，前端输出轴为圆柱光轴带键槽设计，可通过键连接传递扭矩，避免高速启停工况下的连接打滑问题；法兰端面上的四个安装孔呈对称分布，安装时可通过螺栓直接固定在设备安装面，无需额外转接支架，能有效缩减传动链的轴向占用空间。电机本体的外壳分为三段式结构，后端的端盖内置编码器安装位，可配套增量式或绝对值编码器，实时反馈转子位置信号给驱动器，形成完整的位置闭环；中段的壳体为定子组件的安装基体，表面做了散热筋结构优化，在连续额定扭矩输出工况下，可通过壳体表面与空气的对流换热带走定子绕组产生的热量，避免绕组温升过高导致的绝缘老化加速问题；前端的轴承室结构采用双轴承支撑设计，靠近输出端的轴承承受径向负载与轴向窜动力，后端轴承辅助支撑转子轴，可降低高速运转时的轴端跳动量，保证输出轴的回转精度。

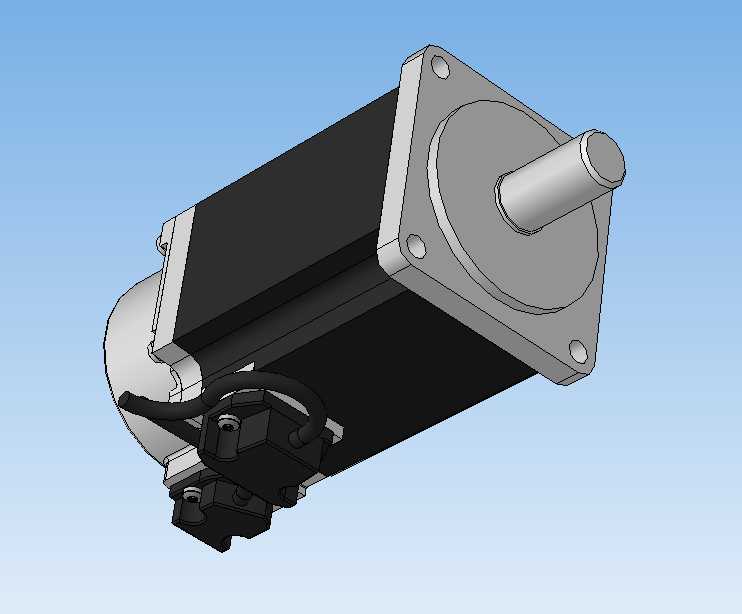

　　接线部位采用侧出式连接器结构，两个航空插头分别对应动力线与编码器信号线，布线时可根据设备走线方向调整接头朝向，避免线缆弯折半径过小导致的线芯断裂问题，连接器的密封结构可阻挡车间内的切削液飞沫、粉尘进入电机内部，适配机加工、3C组装等多粉尘、少量溅液的生产场景。从安装边界尺寸来看，方形法兰的边长符合40机座伺服电机的通用安装尺寸规范，输出轴的轴径、伸出长度、键槽尺寸均匹配行业通用的联轴器安装标准，设备设计人员在做选型替换时，无需修改原有安装板的开孔尺寸、无需重新定制连接联轴器，可直接替换同机座规格的其他品牌伺服电机，大幅缩短设备改型的设计周期。

　　设计这款电机的三维模型时，结构工程师首先要确认各部件的装配干涉问题：转子组件装入定子内腔时，定转子之间的气隙要保持均匀，避免气隙不均导致的运转噪音增大、输出扭矩波动问题；前端盖与壳体的配合止口要做同轴度公差约束，保证轴承室与定子内腔的同轴度，避免转子运转时出现扫膛故障；后端编码器的安装座要与转子轴保持同轴，否则会导致编码器信号读取偏差，影响位置控制精度。在实际设备应用中，这类400W级别的交流伺服电机常搭配滚珠丝杠、同步带传动机构使用，比如小型桌面贴片机的XY轴传动、数控车床的刀架进给驱动、包装设备的送膜辊筒驱动，它的额定转速可达到3000rpm，低速运行时无爬行现象，可在0转速下输出额定扭矩，满足设备快速启停、精准定位的工艺要求。

　　模型还原了电机外部的所有安装特征，包括法兰安装孔的位置深度、输出轴的键槽尺寸、接线插头的外形与安装位置、后端盖的编码器防护结构，结构设计人员在做设备整体布局时，可直接将该模型导入装配体，核对电机与周边传动部件、防护钣金的空间间隙，避免实际装配时出现部件干涉、布线空间不足的问题；同时也可根据模型的安装孔位尺寸，提前设计加工电机安装板、定制适配的连接联轴器，减少样机试制阶段的零件返工率。从结构细节来看，电机本体的动力线出线部位做了应力释放结构，可避免设备运行过程中线缆反复弯折导致的护套破损；前端输出轴的轴端做了倒角处理，方便安装联轴器时的导向导入，不会刮伤联轴器内孔的配合面；法兰安装面的平面度有严格公差要求，安装时可保证电机与安装板完全贴合，避免螺栓锁紧后电机壳体出现形变，影响轴承的正常运转间隙。
