三菱HG-KR43J交流伺服电机结构设计

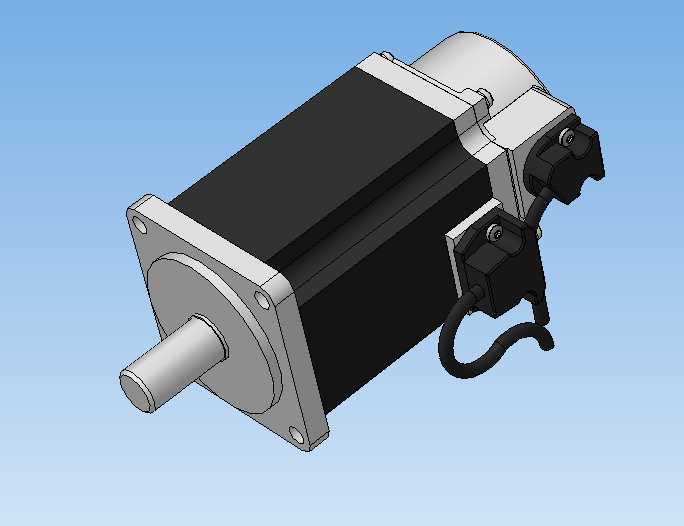

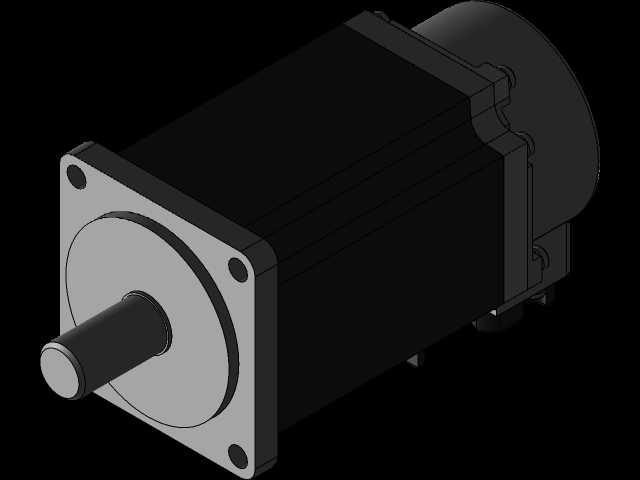

　　在自动化产线的定位工位、数控机床的进给轴、包装设备的追剪机构、工业机器人的关节驱动场景里，这类小功率交流伺服电机是执行端的核心动力部件，区别于普通异步电机的开环运行逻辑，这款伺服电机自带位置反馈接口，可配合驱动器完成高精度的转速、转角、转矩闭环控制，能在额定转速范围内保持稳定的转矩输出，满足频繁启停、正反转切换、快速响应的工况需求。从结构设计来看，电机本体采用方形安装法兰的布局，前端伸出的输出轴为标准圆柱轴径，轴端预留的键槽可适配同步带轮、联轴器、行星减速机等不同传动连接件，法兰端面上的四个安装孔呈对称分布，安装时可直接贴合设备的安装基准面，通过螺栓锁紧即可完成固定，无需额外设计复杂的转接支架，能有效缩减设备的安装空间占用。

　　电机机壳采用分段式结构，中段为黑色散热壳体，表面做了防滑的哑光处理，壳体内部嵌装定子绕组与永磁转子，后端的银色端盖集成了编码器安装腔，可内置高分辨率的位置检测元件，实时反馈转子的实时位置，给驱动器提供精准的控制信号。侧置的两个接线连接器分别对应动力线与编码器线，连接器采用带卡扣的防水结构，接线完成后卡扣可自动锁止，避免设备运行过程中因振动导致接线松脱，连接器出线方向做了向下的弧度引导，可避免线缆弯折半径过小导致的线芯断裂问题，适配设备内部紧凑的布线空间。

　　从安装边界来看，这款电机的方形法兰边长、轴伸长度、机壳总长都符合小功率伺服电机的通用安装尺寸规范，可直接替换同功率等级的同规格伺服产品，无需对原有设备的安装位做二次修改，降低设备改造的设计与加工成本。在实际选型应用中，这类400W功率等级的伺服电机常被用在3C电子组装设备的送料轴、纺织机械的卷绕机构、物流分拣线的摆轮驱动单元上，其低速运行时无爬行现象，高速运行时转矩衰减小，可在0到3000转的转速区间内保持平稳的输出特性，面对负载突变的工况也能快速调整输出转矩，保证执行端的定位精度控制在±0.01毫米级别。

　　设计建模过程中，需要重点关注输出轴与前端轴承的配合公差，轴承位的轴径公差需控制在k6级别，保证轴承内圈与轴的过盈配合量合理，避免运行过程中出现跑内圈的故障；法兰安装面的平面度需控制在0.02毫米以内，保证电机安装后与设备基准面的贴合度，避免输出轴出现偏载导致的轴承磨损加速。后端编码器腔的密封结构需做同轴度校验，保证编码器码盘与转子轴的同轴度误差在允许范围内，避免运行过程中出现信号丢失、位置反馈不准的问题。侧置连接器的安装座与机壳的连接需做密封处理，防止车间环境中的切削液、粉尘进入电机内部，影响绕组的绝缘性能。电机尾部的出线位置预留了线缆固定的卡扣位，布线时可将线缆固定在电机壳体上，避免线缆拖拽导致的连接器引脚受力损坏。在三维建模过程中，所有安装孔位、轴径尺寸、法兰定位尺寸都严格按照实物的安装尺寸绘制，模型保留了所有的安装特征与接口细节，可直接用于设备的整体装配干涉检查，也可用于模拟电机运行过程中的线缆摆动空间，提前排查设备布线时可能出现的干涉问题，减少实际装配过程中的改模次数。
