遥控船用90A无刷电调结构设计方案

　　在船用遥控模型的动力系统搭建中，电调作为连接接收机与无刷电机的核心控制部件，其结构设计直接决定动力输出的稳定性与航行可靠性，这款90A规格的船用无刷电调，针对水上航行的特殊工况做了针对性的结构适配。从实际应用场景来看，这类电调主要适配长度在80-150cm区间的竞速类、仿真类遥控模型船，支撑3-6S锂电池供电下的持续动力输出，满足模型在静水竞速、绕标航行甚至轻度浪况行驶时的动力调节需求，区别于航模固定翼、多旋翼使用的电调，船用场景下电调需要面对更高的持续负载、更密闭的舱内散热环境，以及水汽侵蚀的潜在风险，因此结构设计上的考量和空中使用的型号有明显差异。

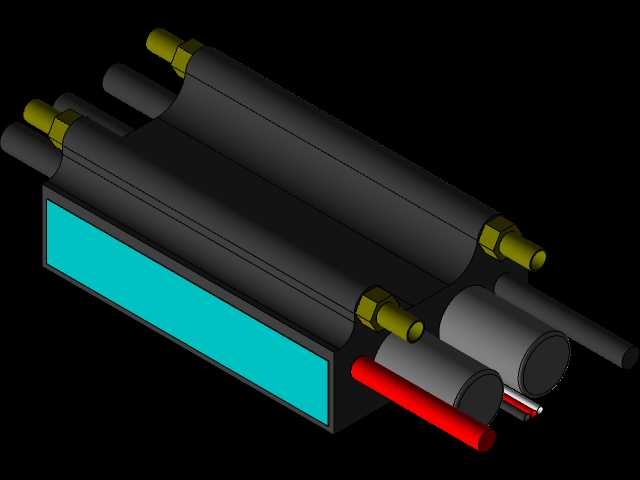

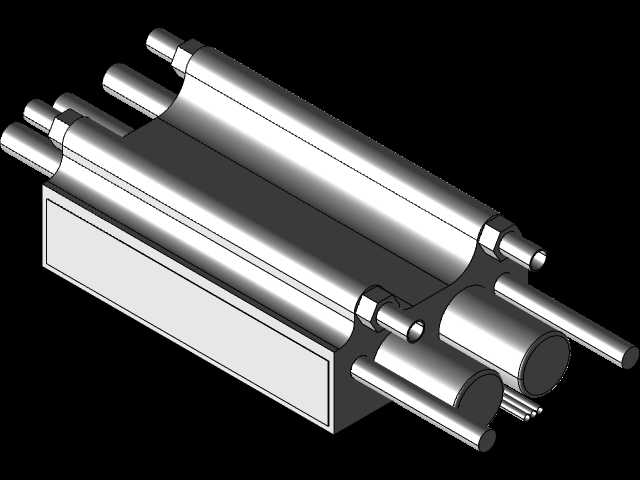

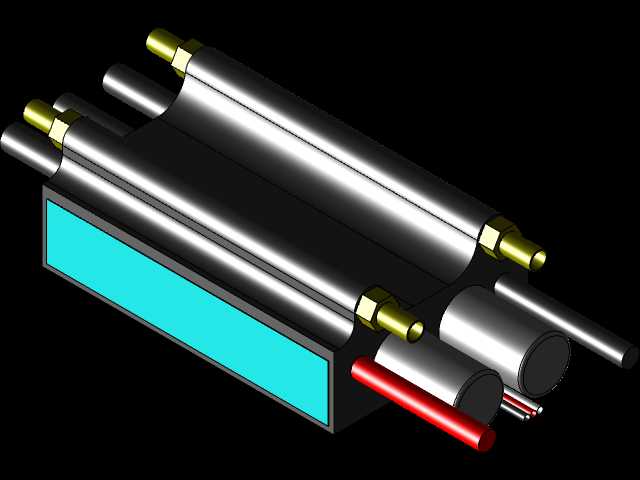

　　从功能特性来看，这款电调的核心作用是接收接收机传递的油门控制信号，将电池输出的直流电转换为无刷电机可识别的三相交流电，同时完成过流保护、欠压保护、过热保护等基础防护逻辑，90A的持续电流承载能力，可适配KV值在300-1200区间的船用无刷电机，支撑模型船达到60-100km/h的航行速度。结构布局上，电调主体采用长条形扁平化设计，主体部分的功率管区域贴附大面积散热基材，外侧预留防水绝缘涂层的涂覆空间，适配船模舱内的狭长安装空间，安装时可通过双面胶或者扎带直接固定在舱内底板上，不需要额外设计复杂的安装支架，降低模型组装的结构复杂度。

　　设计思路上，功率输出端的三相接线采用大电流镀金香蕉插头，插头位置做了加长的绝缘护套设计，避免船模高速航行时舱内线路晃动造成的短路风险，同时插头的朝向和主体呈平行排布，减少接线后占用的横向空间，适配不同尺寸的模型船舱内布线需求。信号输入端采用标准的杜邦三针接口，兼容市面上绝大多数航模、船模接收机的信号输出规格，接线端预留了足够的线长，可根据舱内设备布局灵活调整走线位置，不需要额外延长接线。供电输入端的大电流电源线采用红黑分色设计，红色对应正极、黑色对应负极，避免组装时接反正负极造成设备烧毁，线径选用10AWG的耐高温硅胶线，满足大电流持续输出时的载流需求，减少线路压降带来的动力损失。

　　外形尺寸与安装边界方面，电调主体不含接线的长度约为72mm，宽度约为28mm，厚度约为12mm，安装时需要在主体周边预留至少3mm的散热间隙，避免和电池、电机等其他发热部件直接贴合，影响散热效率。电容部分采用独立排布的布局，和功率管区域保持适当距离，减少功率元件工作时的热量传递对电容寿命的影响，电容外侧做了绝缘热缩管包裹，避免和舱内其他金属部件接触造成短路。散热结构上，主体的散热面采用平整化设计，可额外贴附导热硅胶片连接船模的金属舱壁或者外置水冷散热块，在高负载竞速场景下可搭配水冷套使用，通过航行时的水流带走热量，进一步提升持续大电流输出的稳定性。

　　从实际装配的角度来看，这款电调的结构设计充分考虑了船模组装的实操需求，所有接线的焊点位置都做了加固处理，可承受模型航行时的持续震动，不会出现焊点脱开的故障。外壳部分采用耐温的绝缘工程塑料材质，既可以隔绝外部水汽、灰尘对内部电路的侵蚀，也可以避免电路部分和舱内其他金属部件接触造成短路，外壳的边角做了圆角处理，组装时不会划伤舱内的其他线路或者船壳结构。在进行模型结构设计时，只需要在舱内预留对应尺寸的安装平面，提前规划好电源线、信号线、电机线的走线路径，就可以完成电调的装配，不需要针对电调做额外的结构修改，能够适配绝大多数同功率级别船用无刷动力系统的搭建需求，不管是新手入门组装模型船，还是老手升级动力系统，都可以通过这个结构的电调完成动力链路的搭建，保障航行过程中的动力输出稳定可靠。
