多色绝缘手柄小型电路测试钩夹

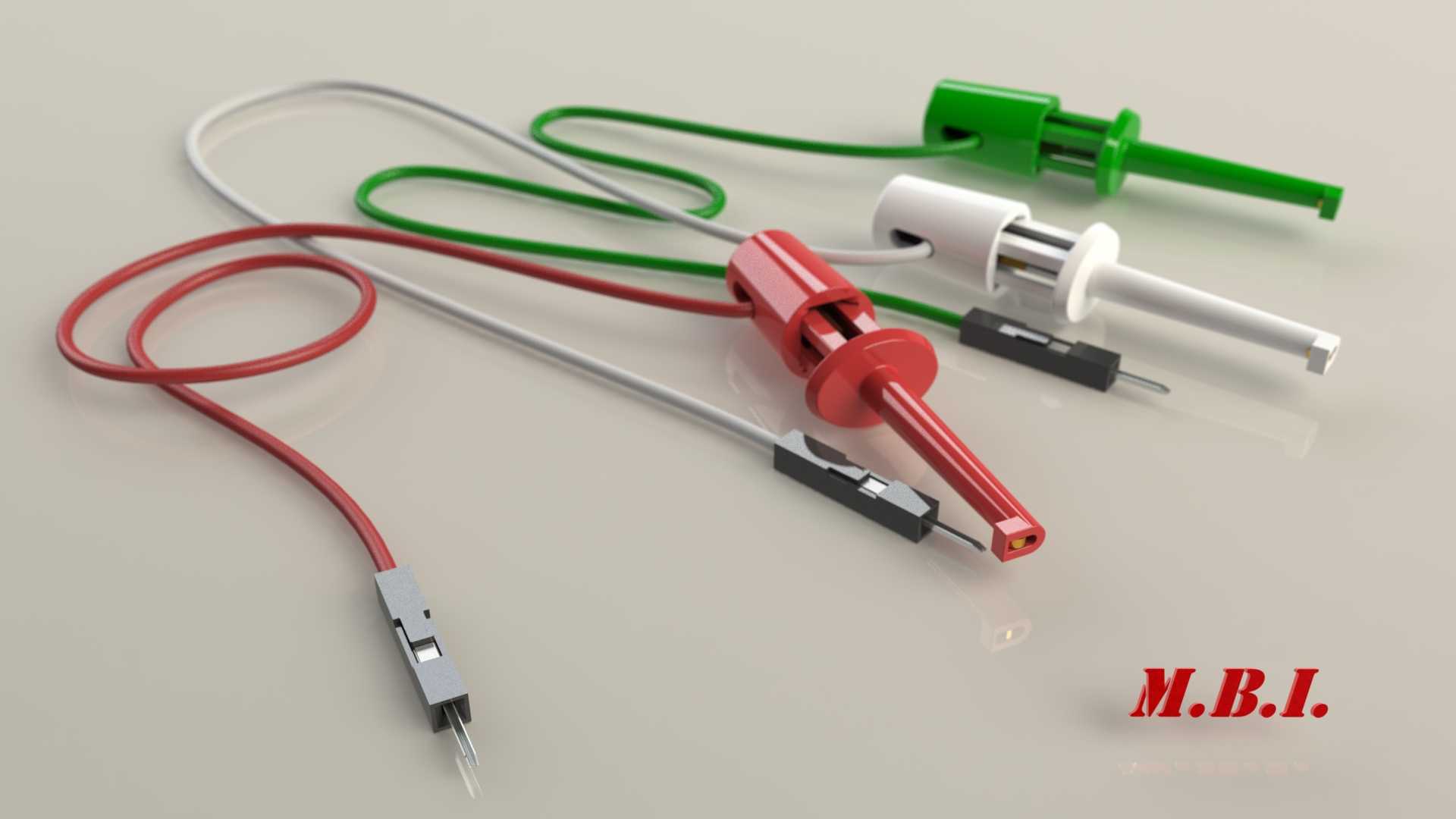

　　这类小型测试钩夹是电子电路调试、低压电气检测场景里的常用快速接线配件，日常在实验室 breadboard 搭试、PCB 板卡在线检测、小型电源模块空载带载测试、线束通断排查的作业中使用频率极高，相比传统香蕉插头需要拧接或者插装的连接方式，钩夹结构可以直接勾住引脚、接线柱、细导线等不同形态的被测接点，单手即可完成挂接与取下操作，在多测点并行测试时能大幅减少接线耗时。从结构设计上看，整套钩夹采用统一的杆式主体结构，前端为弹性开口钩头，依靠注塑手柄内部的金属弹片提供夹持力，钩头开口尺寸适配0.5mm到3mm直径的圆柱接点，既可以勾住直插元件的引脚，也能夹持小型接线端子的螺杆部分，不会因为接点过细滑脱，也不会因为开口过大无法卡紧小尺寸测点。

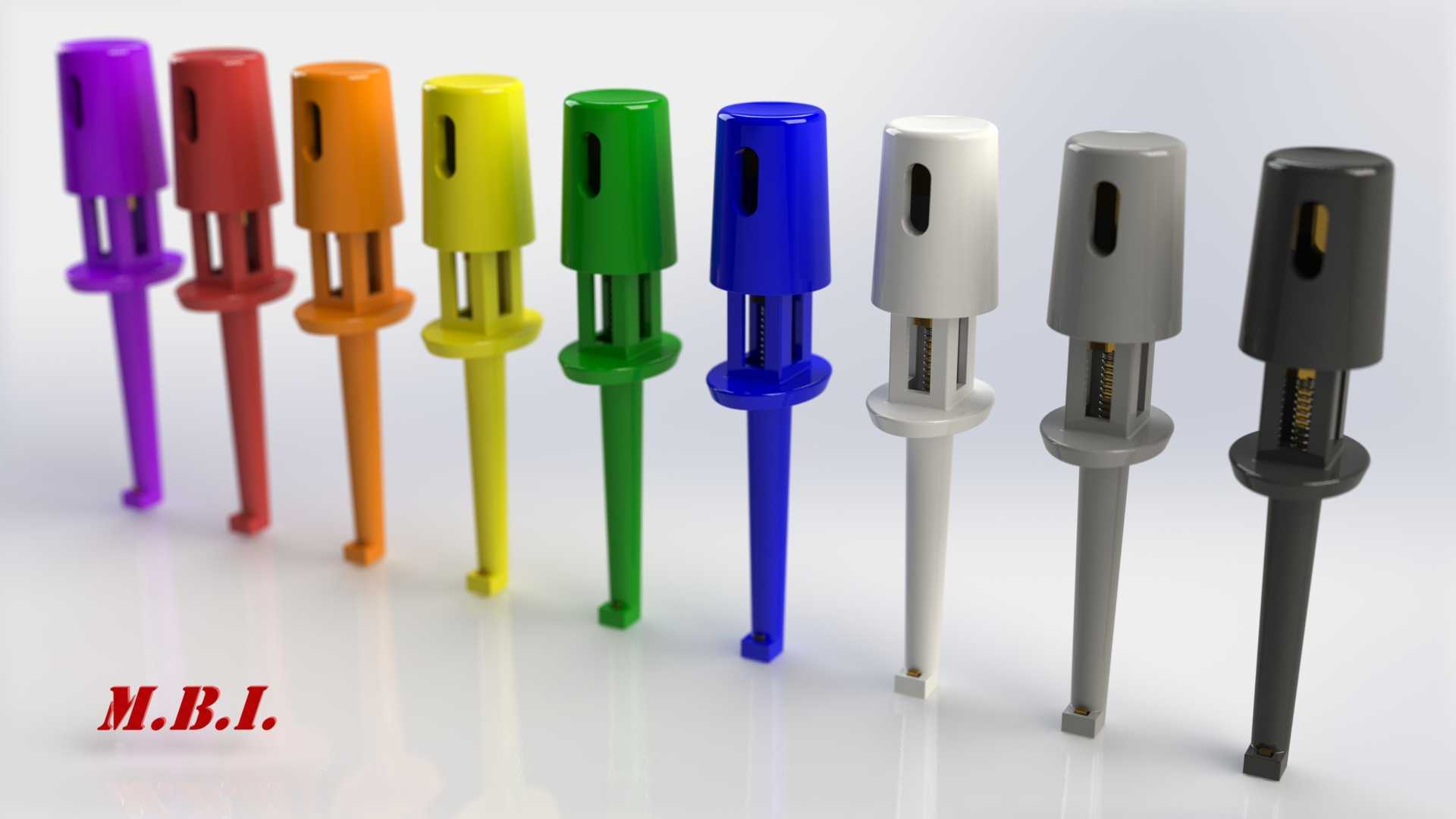

　　手柄部分采用不同颜色的绝缘工程塑料注塑成型，颜色区分对应电路测试里的常规相位、极性标识逻辑，比如常规测试中黄色对应交流信号、蓝色对应直流负极、绿色对应接地端、红色对应直流正极、紫色和灰色、橙色、黑色可作为自定义信号通道标识，多测点同时接线时不需要额外做线号标记，通过手柄颜色就能快速区分不同测试回路，避免接线错接导致的测试数据偏差甚至板卡烧损风险。整套钩夹的金属导电部分采用铜质基材做镀镍处理，接触电阻控制在毫欧级，大电流短时测试时不会因为接触点发热导致塑料手柄软化，钩头的弹性结构经过疲劳强度校核，反复开合数千次后夹持力衰减不超过15%，满足实验室长期高频使用的需求。

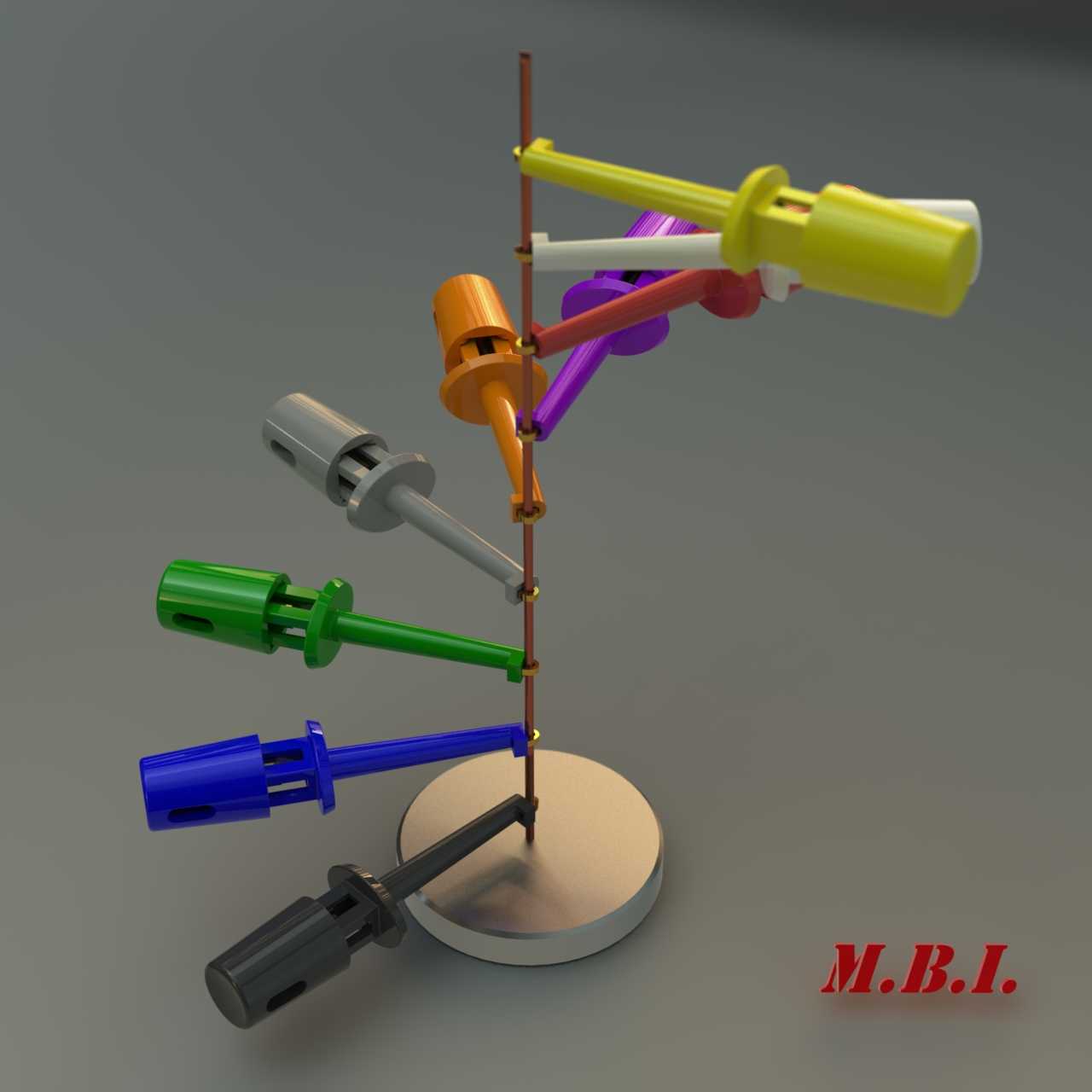

　　安装边界方面，单支钩夹的整体长度控制在45mm左右，手柄最大直径6mm，在密集排布的PCB测点上使用时，相邻钩夹之间不会因为尺寸过大发生干涉，钩头的探出长度为8mm，可以伸入到板卡上高度较低的元件间隙中勾住底层测点，不需要额外弯折导线调整位置。配套的展示支架采用金属立杆加圆形配重底座的结构，立杆直径3mm，刚好可以穿过钩夹尾部的接线孔，闲置时可以将不同颜色的钩夹依次挂在立杆上收纳，避免零散放置导致的钩头磕碰变形、导线缠绕问题，底座直径60mm，放置在工作台面上时稳定性足够，不会因为轻微碰撞倾倒。设计过程中针对手柄的握持结构做了优化，手柄表面做了细微的防滑筋条，手指捏持时不会因为手上沾有焊锡助焊剂或者少量油污打滑，尾部的接线孔采用2mm直径的通孔设计，可以直接焊接0.3到1平方毫米的多股测试导线，焊接位置藏在手柄尾部的空腔内，不会出现焊锡外凸导致的绝缘不足问题，钩头与金属杆的连接位置采用压接加焊接的双重固定方式，拉扯导线时不会出现钩头与杆体松脱的情况。

　　在实际使用场景中，这类钩夹除了常规的电路测试外，也可以用于小型电子元件的临时固定，比如焊接贴片元件时临时夹住元件引脚定位，或者在小型模型组装中作为细小零件的临时夹持工具，绝缘手柄的耐温范围覆盖-20℃到80℃，常规焊接时的短时高温传导到手柄位置不会导致塑料变形，满足多场景的使用需求。结构建模时重点还原了钩头的弹性开口间隙、手柄的防滑筋细节、不同颜色手柄的分模线位置，以及金属部件的表面质感，装配关系上完全匹配实际产品的配合公差，钩头与手柄的配合间隙控制在0.1mm以内，活动部分的开合动作可以在装配环境下做运动仿真，验证夹持行程是否满足设计要求。
