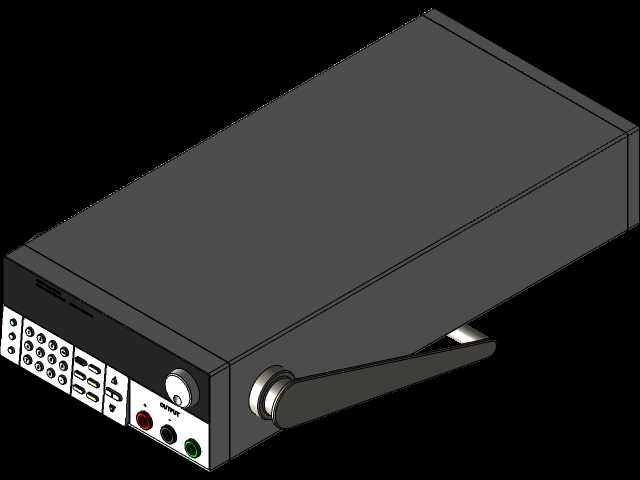

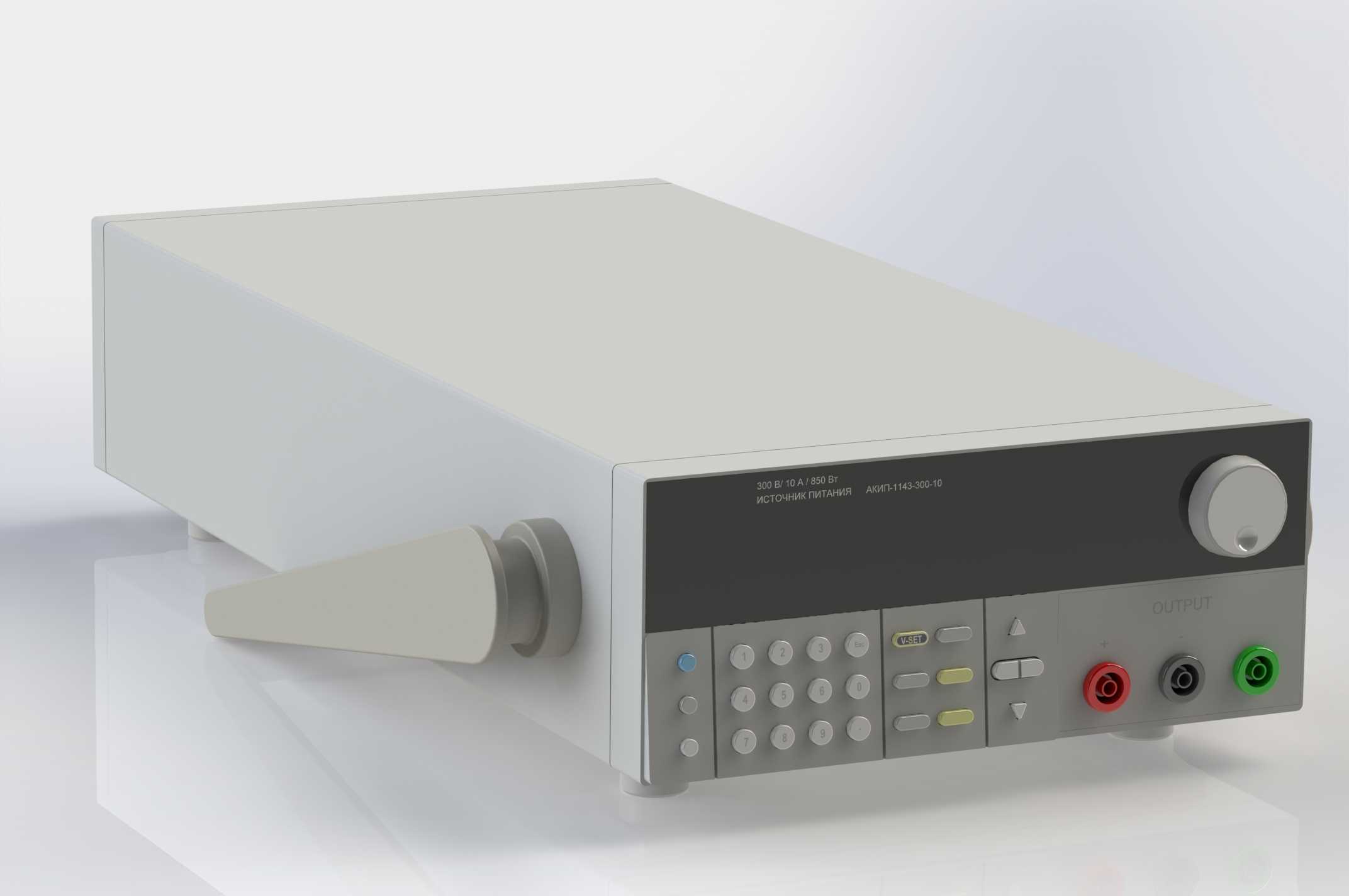

AKIP-1143-300可编程直流测试电源外观结构

　　这款AKIP-1143-300电源的三维结构还原，完全围绕实验室与产线测试工位的实际使用需求展开，建模过程中优先考虑了台式设备的人机交互逻辑与安装适配边界。从设备实际应用场景来看，这类电源主要覆盖电子元器件老化测试、电路板功能验证、小型机电产品供电测试、教学实验平台搭建等场景，日常使用中多放置于标准防静电工作台面，也可适配19英寸标准机柜的层板安装位，建模时特意保留了设备底部的支撑脚垫结构，脚垫高度预留了8mm的台面散热间隙，避免长时间满功率运行时底部热量堆积影响内部元件寿命。

　　从功能特性对应的结构设计来看，前面板的布局完全遵循操作频率优先级排布：最右侧的输出端子区域采用红黑绿三色区分正、负、接地端，端子间距预留了18mm的操作空间，满足常规香蕉插头、鳄鱼夹的插拔操作需求，不会出现相邻端子接线干涉的问题；端子左侧的功能按键区采用矩阵式排布，数字键与功能键做了轻微的高度差区分，盲操作时可通过触感快速定位，按键上方的显示屏区域做了2度的仰角倾斜，适配操作人员坐姿状态下的视线角度，无需刻意低头即可清晰读取电压、电流参数；面板最右侧的旋钮采用滚花防滑结构，旋钮直径22mm，旋转阻尼手感的结构预留也在建模中做了体现，旋钮周边预留了30mm的无遮挡操作空间，方便快速调节输出参数。

　　设备侧面的散热格栅采用横向通长设计，建模时还原了格栅的倾斜导风角度，既可以保证内部风道的顺畅流通，又能避免异物垂直掉落进入设备内部；设备后部的结构预留了交流输入插座、通讯接口、散热风扇的安装位，风扇位置与前面板的散热格栅形成前后贯通的直通风道，满负载运行时可快速带走功率元件产生的热量。设备整体外形采用方正的台式结构，边角做了R5的圆角处理，避免搬运过程中磕碰划伤，外壳采用1.2mm厚的冷轧钢板折弯结构，建模时还原了板材的折弯搭接缝隙与前面板的嵌入式安装结构，前面板与外壳的配合间隙控制在0.5mm以内，符合常规电子仪器的装配公差要求。

　　建模过程中特意参考了实际设备的装配逻辑，前面板的按键、旋钮、端子均采用独立的子装配结构，方便后续做结构拆解动画或者装配工艺演示；设备底部的支撑脚采用可拆卸结构，若需要安装到机柜上，可拆除支撑脚直接通过侧面的安装孔固定，安装孔位的间距符合通用台式仪器的安装尺寸标准，可兼容大部分现有测试台架的固定位。从结构设计思路来看，这款设备的整体布局没有多余的装饰性结构，所有外形特征都服务于功能需求：前面板的倾斜角度服务于操作视线，端子间距服务于接线操作，散热格栅角度服务于风道效率，脚垫高度服务于底部散热，圆角处理服务于搬运安全，完全是工业测试设备功能优先的设计逻辑，没有为了外观牺牲任何操作便利性与散热性能。

　　在尺寸边界的把控上，建模时严格按照台式测试设备的常规尺寸比例还原，设备宽度适配标准工作台的摆放空间，深度不会超出常规工作台的台面深度，放置在台面上不会占用过多的操作空间，同时内部的元件安装空间预留充足，可容纳功率变压器、整流模块、控制板、散热片等核心元件的安装位置，结构件之间的避让间隙都做了合理预留，不会出现装配干涉的问题。对于需要做测试工位布局、实验室设备排布、测试系统集成的结构工程师来说，这个模型可以直接导入到装配场景中，用于验证工位的操作空间、设备之间的干涉情况、接线路径的合理性，无需再重新测绘设备外形，能够大幅提升场景搭建的效率。
