3296P多圈精密可调电位器结构设计

　　在工业控制板卡、精密仪器仪表、消费电子电源模块的电路调试环节，3296P电位器是应用频次极高的被动调节元件，这类顶调式多圈电位器常被用于电路基准电压校准、信号增益微调、输出电流阈值设定等场景，相比单圈电位器，其多圈调节结构能实现更精细的参数调整，适配需要高精度参数匹配的电路设计需求。

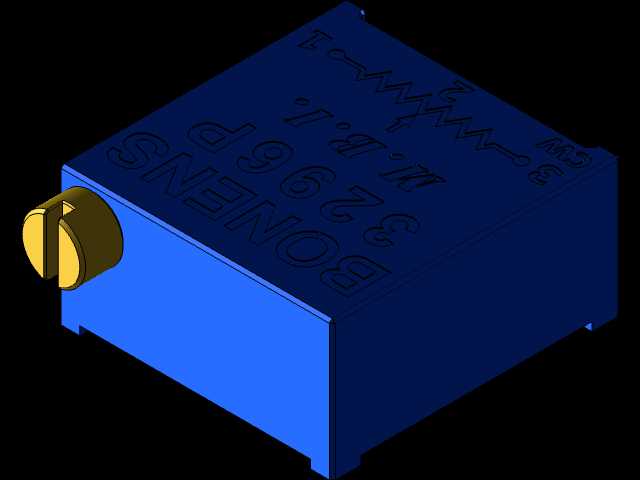

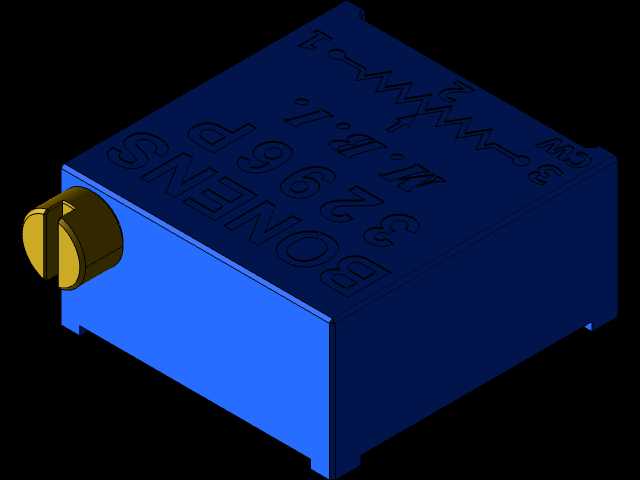

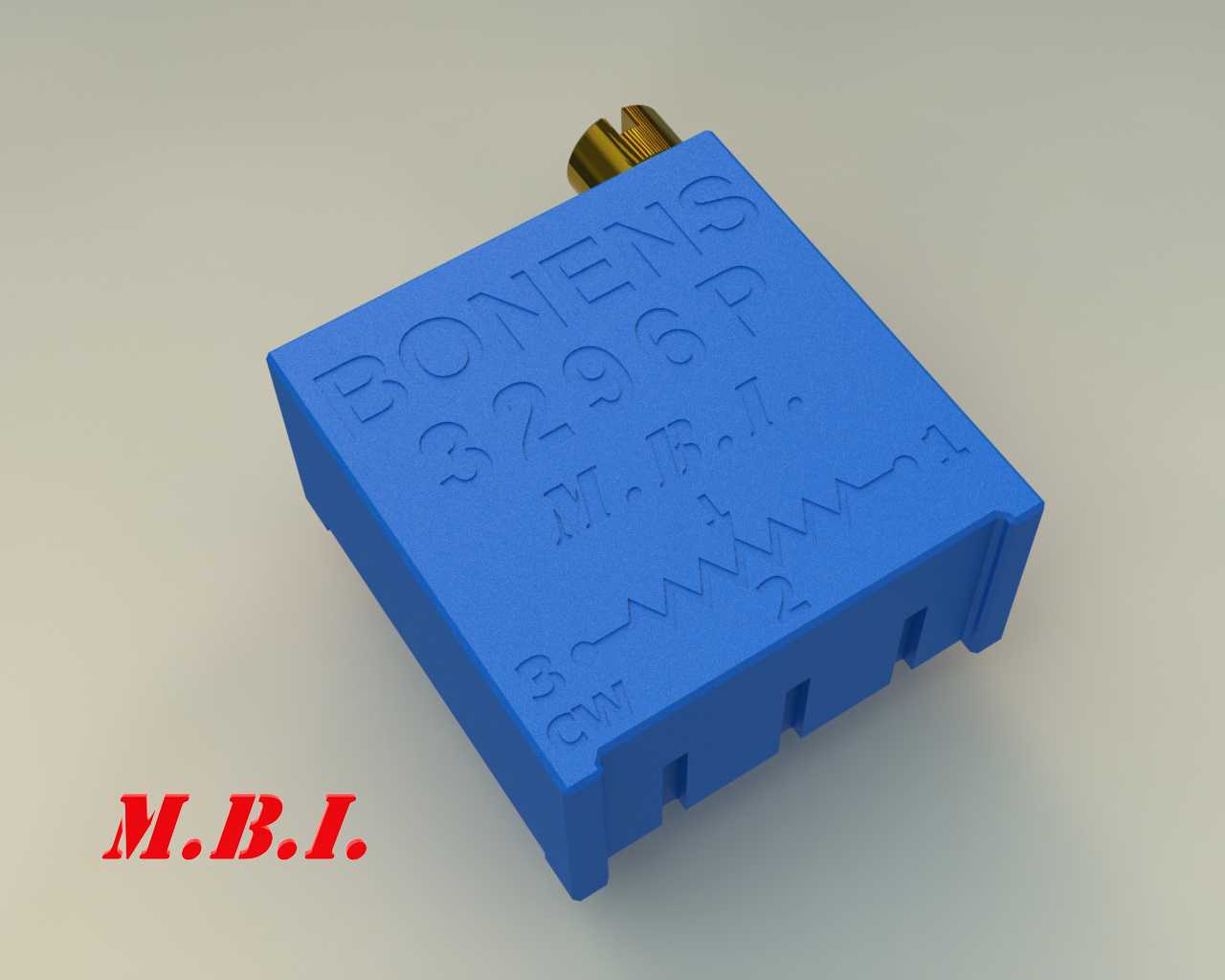

　　从结构设计层面看，这款电位器采用方形塑封主体结构，主体外壳选用绝缘性能优异的工程塑料注塑成型，外壳侧壁设置有定位凸台与卡扣结构，既可以在波峰焊、回流焊过程中与PCB板形成稳定的机械定位，避免焊接偏移，也能在后续设备使用过程中抵御一定的机械振动，防止引脚脱焊、本体移位。顶部的调节端采用铜质镀金一字槽结构，镀金层能有效抵御长期使用过程中的氧化问题，保证螺丝刀调节时的接触可靠性，一字槽的尺寸适配标准2mm一字螺丝刀，调节时的阻尼感经过结构优化，既不会因阻尼过小导致参数漂移，也不会因阻尼过大造成调节困难，每一圈旋转对应的阻值变化均匀，全程25圈的调节行程可以实现0.5%以内的调节精度，满足精密电路的校准需求。

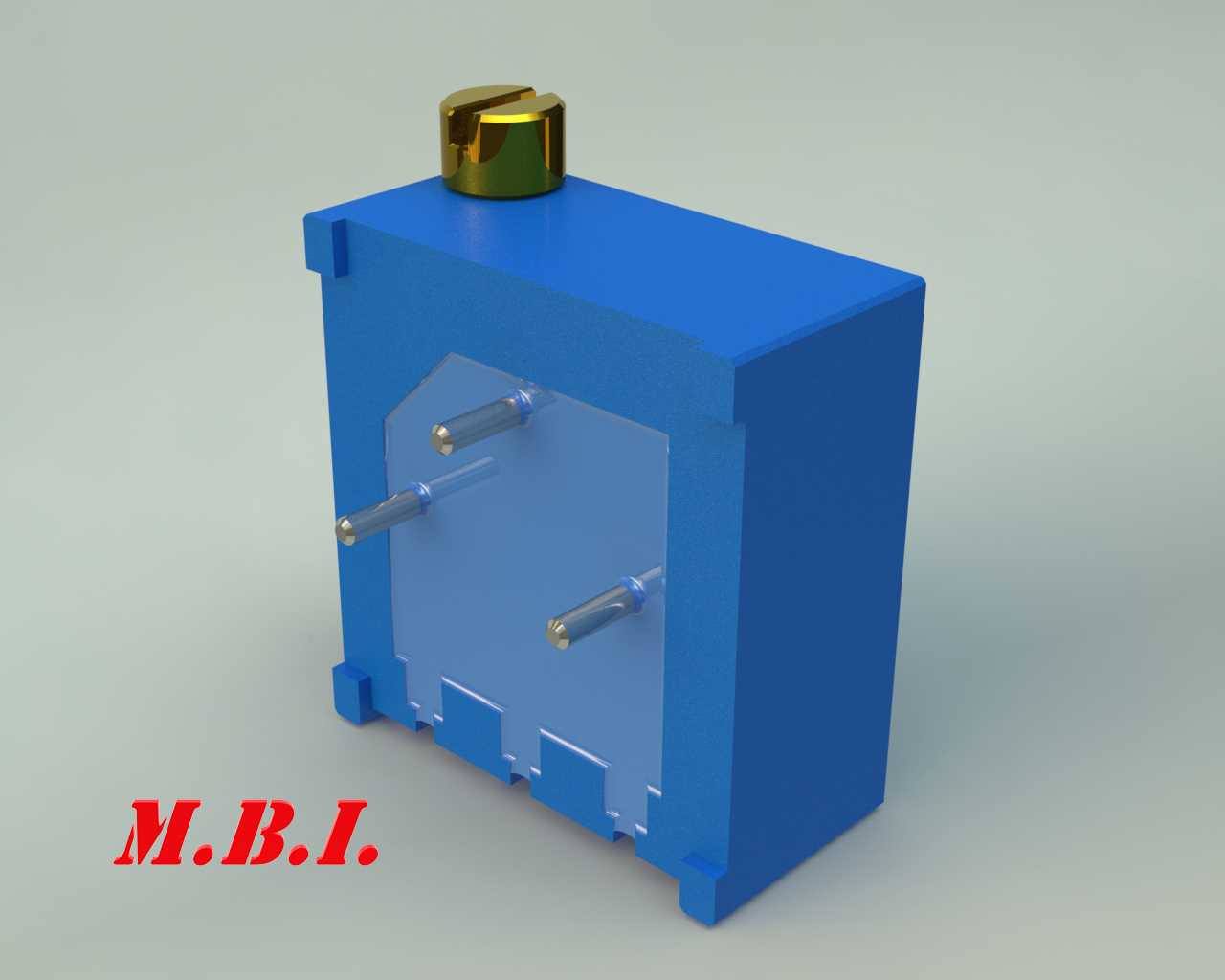

　　引脚部分采用三个直插式金属引脚，引脚材质为镀锡铜合金，可焊性符合RoHS工艺要求，三个引脚分别对应电位器的两个固定端与滑动抽头端，引脚的伸出长度、间距完全符合行业通用的3296系列封装尺寸，引脚根部与塑封本体的结合处做了密封处理，能阻挡焊接过程中的助焊剂、日常使用中的灰尘水汽进入电位器内部，避免内部电阻体与滑动触点接触不良，延长元件的使用寿命。

　　在安装边界设计上，这款电位器的主体长宽尺寸为10mm×10mm，本体高度不含调节帽为9.8mm，顶部调节帽高出本体表面2.2mm，三个引脚呈一字排列在本体同一侧，引脚间距为2.54mm，完全适配标准2.54mm网格的PCB板设计，安装时不需要额外定制封装，可以直接调用标准封装库进行Layout设计，降低电路设计的重复工作量。在实际设备应用中，这类电位器常被布置在PCB板的边缘区域，顶部调节端正对设备外壳的调试孔位，生产调试人员不需要拆开设备外壳，就可以通过调试孔直接用螺丝刀完成参数校准，大幅提升生产线的调试效率。

　　从内部结构的设计逻辑来看，电位器的电阻体采用陶瓷基体沉积碳膜工艺，碳膜的阻值均匀性经过严格管控，滑动触点采用弹性贵金属合金材质，触点与电阻体之间的接触压力经过反复调校，既能保证长期使用过程中触点不会因振动出现跳变，也不会因压力过大造成碳膜过度磨损，保证电位器的机械寿命可达200次以上旋转循环，温度系数控制在±250ppm/℃以内，在-40℃到125℃的工作温度区间内，阻值漂移量控制在允许范围内，适配工业级设备的宽温工作需求。

　　在结构建模过程中，需要重点关注几个关键尺寸的公差配合：首先是塑封本体的外形尺寸公差，需要控制在±0.1mm以内，保证自动贴片机吸嘴可以稳定拾取，不会出现吸料偏斜的问题；其次是引脚的共面度公差，三个引脚的底部平面度需要控制在0.1mm以内，避免回流焊过程中出现虚焊、立碑等焊接缺陷；再者是顶部调节槽的中心位置公差，需要保证与本体中心的偏移量不超过0.15mm，避免设备外壳的调试孔与调节槽错位，导致调试工具无法顺利插入。另外，塑壳侧壁的定位凸台尺寸需要与PCB板上的定位孔尺寸形成间隙配合，单边间隙控制在0.05-0.1mm之间，既可以顺利插装，又不会出现过大的装配间隙导致本体晃动。

　　在实际选型应用中，这类电位器需要根据电路的实际工作电流、功耗需求选择对应阻值规格，常见的阻值范围从100Ω到2MΩ不等，额定功率在25℃环境下为0.5W，当环境温度超过70℃时，额定功率会按照温度曲线降额使用，设计选型时需要预留足够的功率余量，避免电位器因过负荷出现阻值漂移甚至烧毁的问题。同时，在电路布局时，需要避免将电位器布置在大功率发热元件的正上方，防止长期高温烘烤加速碳膜老化，缩短元件使用寿命。
