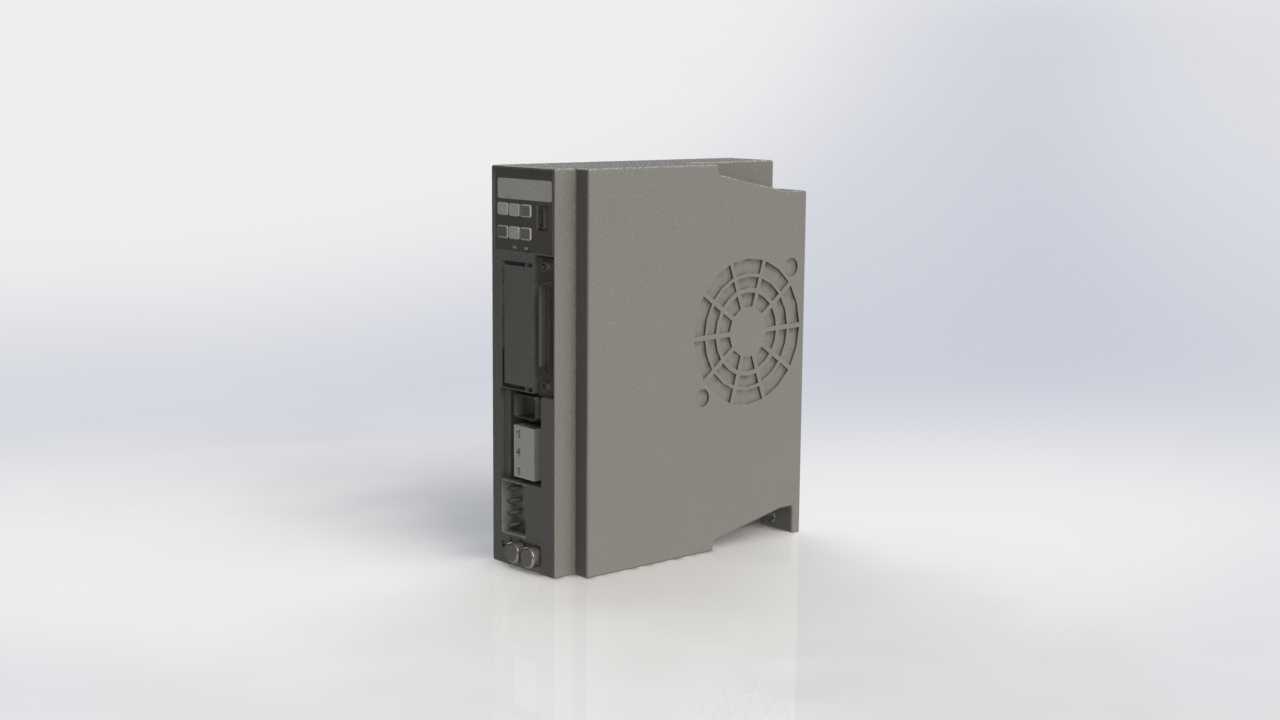

简化版SD3 750W交流伺服驱动器三维结构

　　做自动化设备电控布局的时候，经常会碰到伺服驱动器选型和安装空间校核的需求，这次做的这个简化结构模型，就是针对750W功率等级的交流伺服放大器做的三维复刻，主要用来在设备整体设计阶段做布局干涉检查、安装位预留、走线空间规划用，不用等拿到实物样品就能提前把电控柜的排布方案敲定，能省不少前期方案迭代的时间。

　　从实际应用场景来说，这类750W的交流伺服放大器，大多用在中小型自动化设备的单轴运动控制上，比如小型贴标机的送料轴、3C检测设备的平移模组、小型包装机械的牵引辊驱动、非标专机的工位切换轴这类场景，匹配的是同功率段的交流伺服电机，负责接收上位控制器的脉冲或者总线指令，转化为驱动电机的电流信号，实现位置、速度、转矩的闭环控制，是运动控制环节里核心的功率转换和信号放大部件。

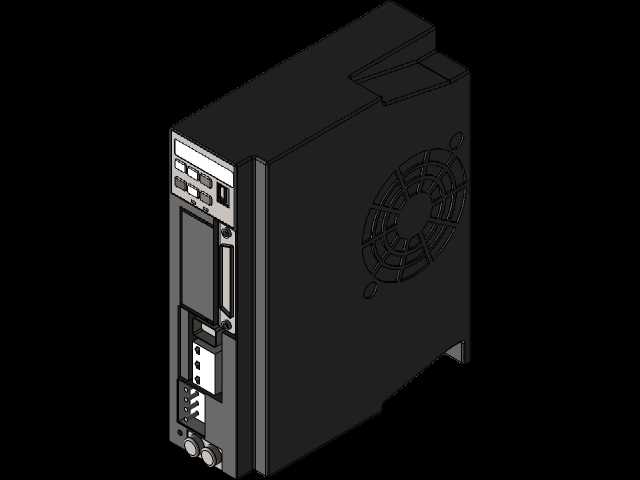

　　在做这个模型的结构设计时，没有去复刻内部的PCB板、电容、功率模块这些细节，毕竟做设备整体布局的时候，只需要明确外部的安装边界、接口位置、外形轮廓就足够了，内部结构做的太细反而会占用不必要的装配资源，拖慢大装配体的运行速度。整体外形采用的是这类伺服驱动器常见的立式窄长结构，这种结构的好处是可以在电控柜内采用导轨并排安装，多个驱动器排布的时候能最大化利用柜内的横向空间，不会像宽体结构那样占用过多的安装位。侧面的散热格栅结构做了简化的特征还原，实际产品上这个位置是内置散热风道的出风口，建模的时候保留了格栅的凸起轮廓和分布位置，方便在做柜内散热风道规划的时候，预留出对应的通风间隙，避免安装的时候把散热口挡住，导致驱动器工作时过热报警。

　　安装边界方面，模型还原了本体的底部安装卡扣结构，对应标准DIN导轨的安装尺寸，在做电控柜布局的时候，只要按照模型的底部轮廓预留出导轨安装位，同时在驱动器上下位置预留出至少50mm的走线和散热空间，左右相邻驱动器之间预留20mm的间隙，就能满足常规的安装要求。正面的接口区域做了位置标识，包括顶部的动力电源输入接口、电机动力输出接口、编码器信号接口、控制信号接线端子的位置都做了对应还原，在做三维布线的时候，可以直接根据这些接口位置规划线缆的走向，预留合适的线缆弯曲半径，避免实际装配的时候出现线缆长度不够、或者和柜内其他部件干涉的问题。

　　从功能特性对应的结构设计来看，这类伺服放大器的外壳采用的是金属屏蔽结构，模型上还原了外壳的拼接缝隙和卡扣位置，实际产品上这种金属外壳一方面是起到结构防护的作用，另一方面可以屏蔽内部功率电路产生的电磁干扰，避免对柜内其他敏感的传感部件造成信号干扰，所以在建模的时候保留了外壳的整体金属包覆特征，方便在做EMC布局规划的时候，明确屏蔽体的边界位置，合理安排强电和弱电部件的排布距离。正面的状态指示灯位置也做了对应的特征预留，实际使用的时候这些指示灯用来显示驱动器的上电状态、运行状态、故障代码，模型上保留了指示灯区域的凹陷位置，方便在做柜内面板开孔或者观察窗设计的时候，对应好观察视角，确保设备运行时操作人员不用打开电控柜门就能直观看到驱动器的工作状态。

　　很多刚做结构设计的工程师在做电控布局的时候，容易忽略伺服驱动器的接线空间预留，尤其是动力线和编码器线的接头都有一定的高度，如果驱动器安装位置太靠近柜顶或者线槽，很容易出现线缆插不进去、或者弯曲半径不够导致线缆折损的问题，这个模型在做的时候特意把接口的突出高度做了准确还原，在布局阶段就能直观看到接线需要占用的空间，提前调整安装位置，避免后期装配的时候出现干涉问题。另外这类驱动器的侧面通常会有接地标识的安装位，模型上也保留了对应的安装孔特征，方便在做电气安全设计的时候，规划接地线缆的连接位置，确保设备的接地可靠性。

　　不同于高精度的零件复刻模型，这个简化结构的核心是服务于设备整体设计阶段的布局需求，所以在建模的时候刻意省略了所有不影响安装和布局的微小特征，比如外壳上的细小螺丝孔、标签贴装位置的微小凹槽、内部的支撑筋结构这些，在保证外部安装尺寸、接口位置、整体轮廓和实物一致的前提下，尽可能压缩模型的文件大小，就算在一个装配体里放入十多个同系列的驱动器模型，也不会造成软件运行卡顿，非常适合大型非标设备的整体电控布局设计使用。在实际的项目应用里，用这类简化模型做前期布局，比等供应商提供样品再测量尺寸做设计，至少能提前一到两周的方案设计时间，也能避免因为尺寸测量误差导致的后期安装干涉问题，是结构设计和电气设计配合阶段非常实用的辅助设计资源。
