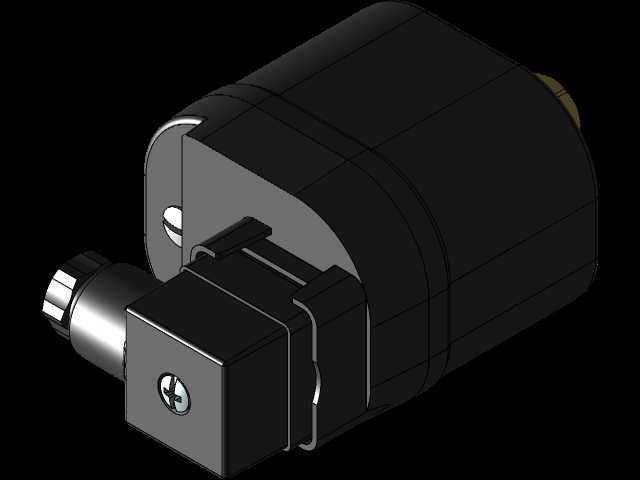

丹佛斯鹭宫XGE-6M风扇转速调节器

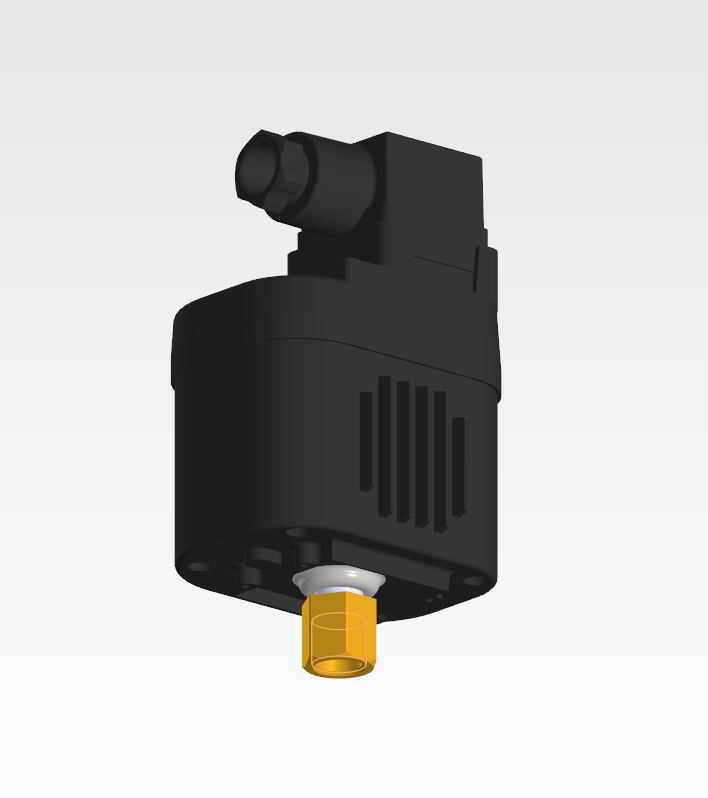

　　从结构设计来看，主体采用黑色阻燃工程塑料壳体，表面开设多道纵向散热格栅，能够在设备长期带电运行时及时散发内部电路板与功率元件产生的热量，避免积热导致的元件老化加速问题；底部集成黄铜材质的外螺纹压力接口，接口规格为7/16''-20 UNF施拉德阀型接口，适配行业内通用的制冷系统压力检测接头，无需额外加工转换接头即可直接接入制冷高压管路，接口与塑料壳体之间设置金属衬环强化连接强度，避免安装拧紧时塑料壳体开裂导致的冷媒泄漏风险。这款风扇转速调节装置主要面向制冷系统冷凝侧的风机调速场景，在商用冷柜、冷库机组、中央空调室外机这类需要根据冷凝压力动态调整散热风量的设备中应用广泛，核心作用是通过感知制冷回路的压力变化，线性调整冷凝风机的运行转速，避免风机长期满负荷运行带来的能耗浪费与噪音问题，同时保证冷凝压力稳定在系统设计的合理区间，防止压力过高或过低导致的制冷效率下降、压缩机液击等故障。

　　壳体顶部预留线缆出线结构，适配线径范围4.5mm到11mm的供电线缆，采用直连式电气接线设计，适配230V单相交流供电回路，安装时无需额外配置中间继电器或转接模块，可直接串入风机供电回路完成接线，降低现场布线的复杂度。在功能参数设计上，装置的压力启动阈值设定为28bar，当系统冷凝压力上升至该值时，风机开始从最低转速启动运行；最高压力触发点为39bar，对应风机满转速输出，在28bar到39bar的压力区间内，装置会根据压力变化线性调整输出电压，实现风机转速的无级调节，可适配R410A冷媒的制冷系统，最高耐受压力可达45bar，能够覆盖常规商用制冷系统的高压侧压力波动范围，不会因短时压力冲击导致内部传感元件损坏。

　　安装边界方面，整体结构紧凑，压力接口采用14mm开口扳手即可完成拧紧操作，安装时仅需在机组面板或管路上预留对应螺纹接口的安装位置，无需额外的固定支架，装置自身重量较轻，不会对冷媒管路造成额外的承重负担；接线端的线缆锁紧结构可适配不同线径的护套线，保证接线处的防护等级满足户外机组的使用要求，避免雨水、灰尘进入壳体内部导致的电路短路问题。从建模细节来看，壳体表面的散热格栅做了均匀的等距排布，每道格栅的宽度与深度都按照实际开模的拔模角度做了处理，没有出现建模中常见的直角倒扣问题，能够直接用于后续的壳体注塑模具设计参考；底部黄铜接口的螺纹牙型按照UNF标准牙型绘制，螺纹小径、大径的尺寸公差符合行业通用的密封要求，接口与壳体的配合处做了台阶定位结构，保证装配时接口的同轴度，避免安装后出现倾斜导致的密封失效问题；顶部的线缆出线口做了圆弧过渡处理，不会割伤线缆外皮，符合电气安全的设计要求。

　　在实际选型应用中，这款调速装置可直接替换同规格的鹭宫、丹佛斯原厂压力调速部件，建模时还原了所有外部安装尺寸与接口位置，设计人员在做制冷机组三维布局时，可直接将该模型导入装配体，验证接口位置与周边管路、钣金件的干涉情况，提前排查安装时可能出现的空间不足问题，减少现场安装时的改管、钣金切割工作量；同时模型还原了壳体的外部轮廓尺寸，可用于机组外壳的开孔设计，保证装置安装后与外壳的配合间隙均匀，满足外观防护的设计要求。
