导轨式数显智能WiFi电能计量装置

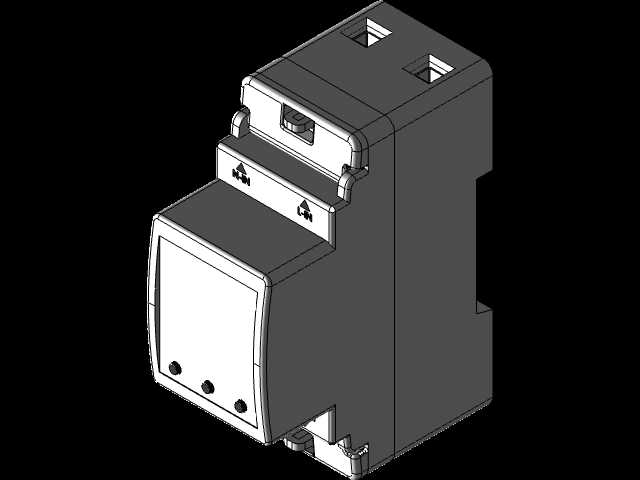

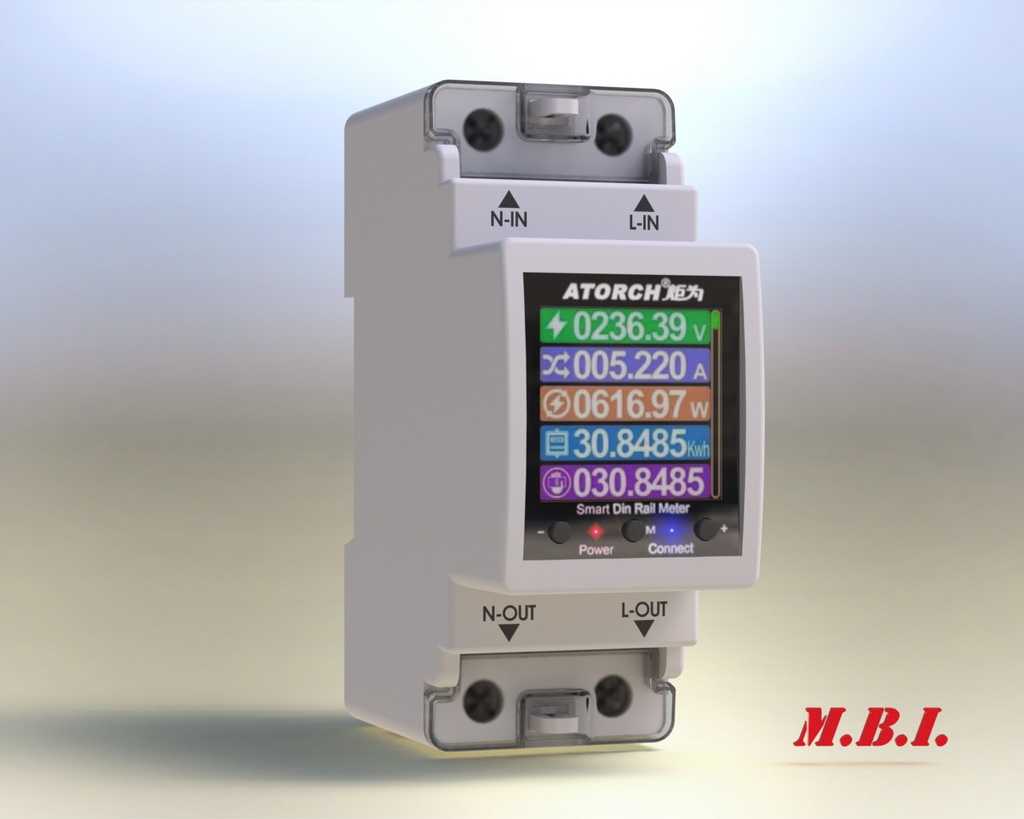

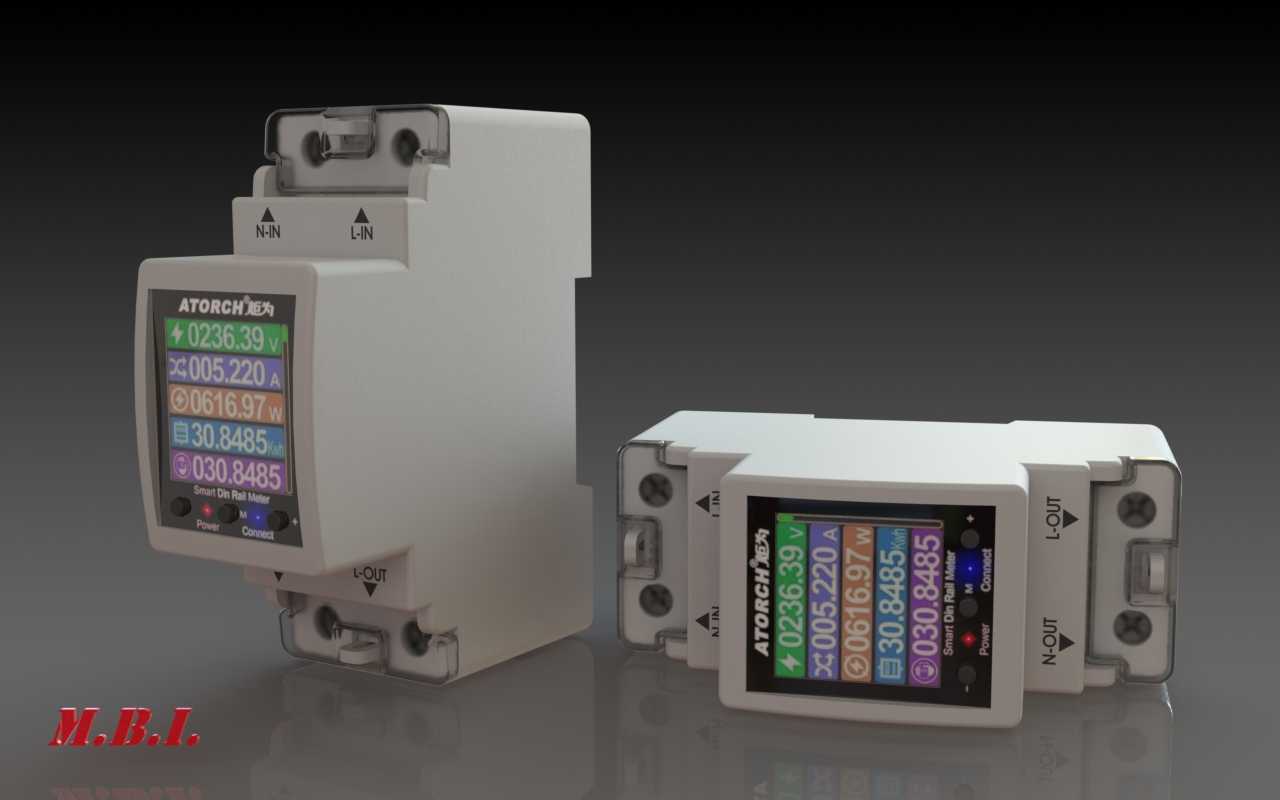

　　这款导轨安装式的智能电能计量装置，主要面向民用配电、小型工商业配电箱、智能家居配电回路、出租屋分户计量、工位能耗统计等场景使用，可直接卡装在标准35mmDIN导轨上，无需额外打孔固定，适配市面绝大多数标准照明箱、动力箱的安装位，单模位宽度的设计能最大程度节省箱内导轨空间，在多回路计量的场景下可并排密集安装，不会出现相邻模块干涉的问题。装置正面搭载彩色液晶显示屏，可同屏显示回路实时电压、电流、有功功率、累计用电量、功率因数等核心电参数，无需外接额外显示仪表，运维人员开箱即可直接读取数据，省去了传统电表需要外接抄表终端的布线麻烦。

　　内置的WiFi通讯模块可接入智能家居生态，用户可通过移动端远程查看回路用电数据，设置过载报警阈值、定时通断规则，当回路出现过流、过压、功率超限等异常情况时，可主动推送告警信息，也能配合智能空开实现远程分合闸操作，满足无人值守场景下的用电管控需求。从结构设计层面看，整体外壳采用阻燃PC+ABS合金材质，满足低压配电设备的阻燃等级要求，上下两端的接线端子采用压线式结构，适配1.5-6平方毫米的铜芯导线，端子处带有防误触挡板，避免接线时误碰带电部位引发安全隐患。

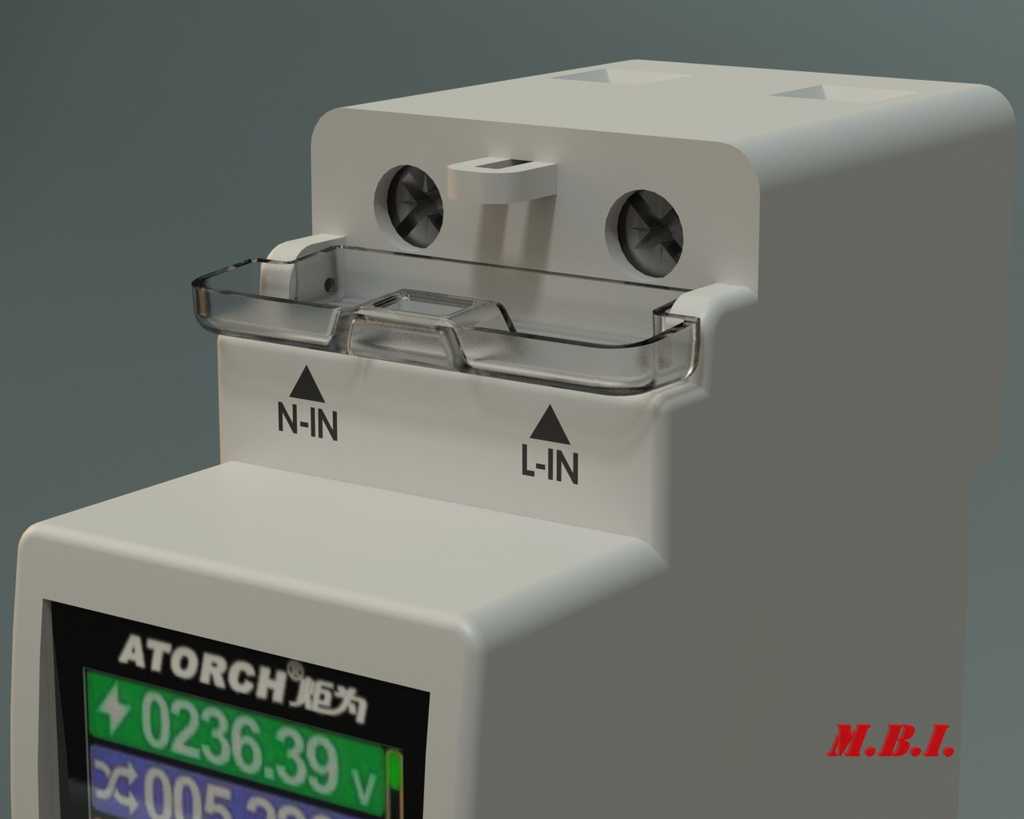

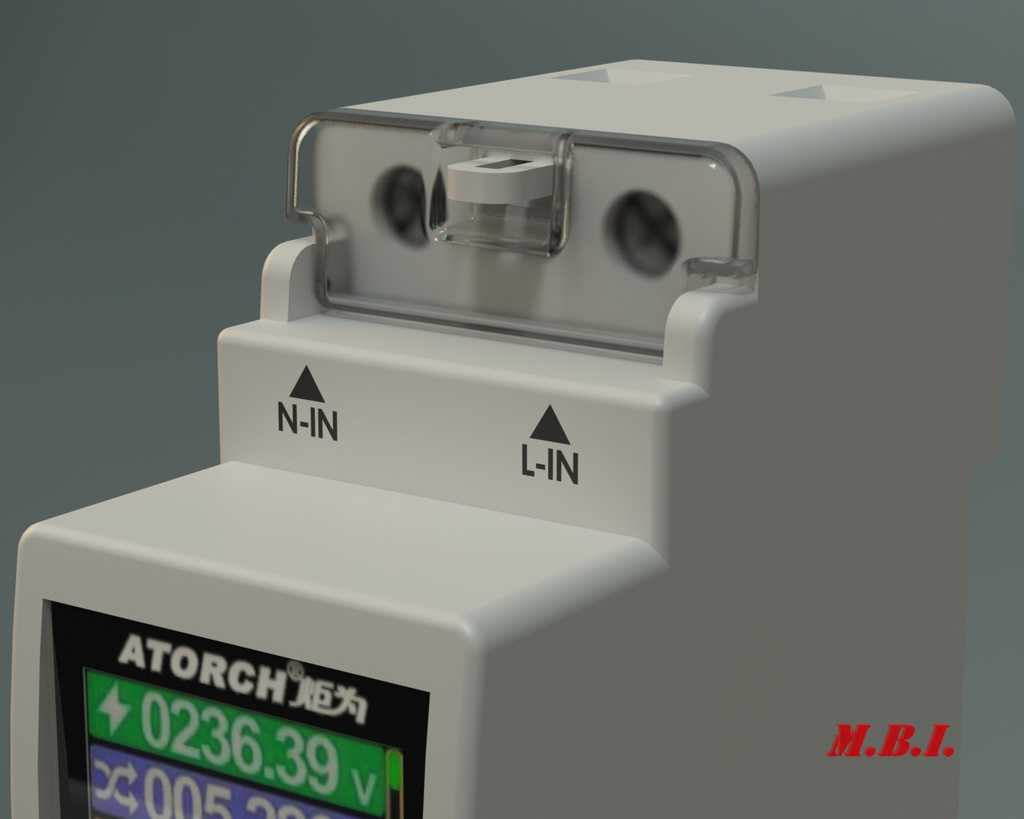

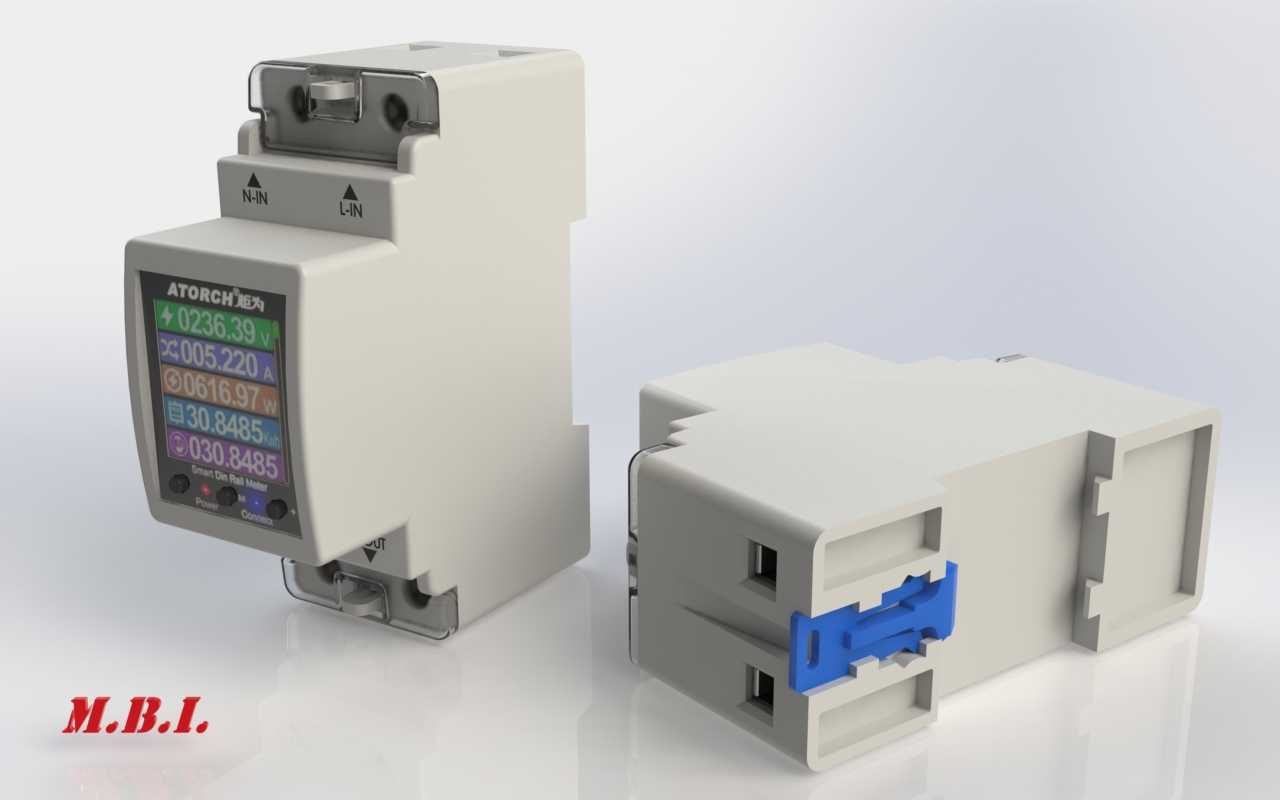

　　装置内部的采样电路采用锰铜分流器搭配专用计量芯片，计量精度满足民用级电能计量要求，可准确统计正反向有功电量，适配普通阻性负载、容性负载、开关电源类负载的计量需求，不会因负载类型差异出现过大计量偏差。显示屏区域做了内凹防护设计，避免安装或运维过程中硬物刮花屏幕表面，屏幕表面覆盖防眩光覆膜，在配电箱内光线复杂的环境下也能清晰读取显示数值，不会出现反光看不清的问题。装置两侧带有标准的导轨卡扣，安装时只需将卡扣卡在导轨上推压即可锁定，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，无需拆卸整个导轨，方便后期运维更换。进线端与出线端做了明确的标识区分，L、N接线位带有清晰的激光雕刻标识，避免施工时接反进线出线导致计量异常或设备损坏。

　　装置内部的PCB板做了三防涂覆处理，可适应配电箱内多尘、潮湿的工作环境，提升长期运行的稳定性，电源部分采用宽电压设计，可在常规市电电压波动范围内正常工作，不会因电网短时电压波动出现重启或计量数据丢失的问题。在实际项目应用中，这类智能电表常被用于老旧小区配电箱智能化改造、公寓分户计量、机房机柜能耗监测、智能家居配电系统改造等场景，相比传统机械式电表，它无需人工上门抄表，数据可直接上传至云端，管理人员可批量导出各回路用电数据，做能耗统计分析，排查异常耗电回路。设计时也充分考虑了不同施工场景的兼容性，接线端子的压线螺丝采用十字与一字通用槽型，施工人员无论使用哪种螺丝刀都能完成接线操作，端子的压线力度经过校核，既可以保证导线压接牢固不松动，也不会因压力过大损伤导线线芯。装置整体的散热结构做了隐藏式设计，外壳侧面带有隐蔽的通风槽，既可以保证内部电路工作时的热量散出，也能避免灰尘、蚊虫从通风槽进入壳体内部造成电路短路。
