桅杆安装式中光强航空障碍警示灯结构

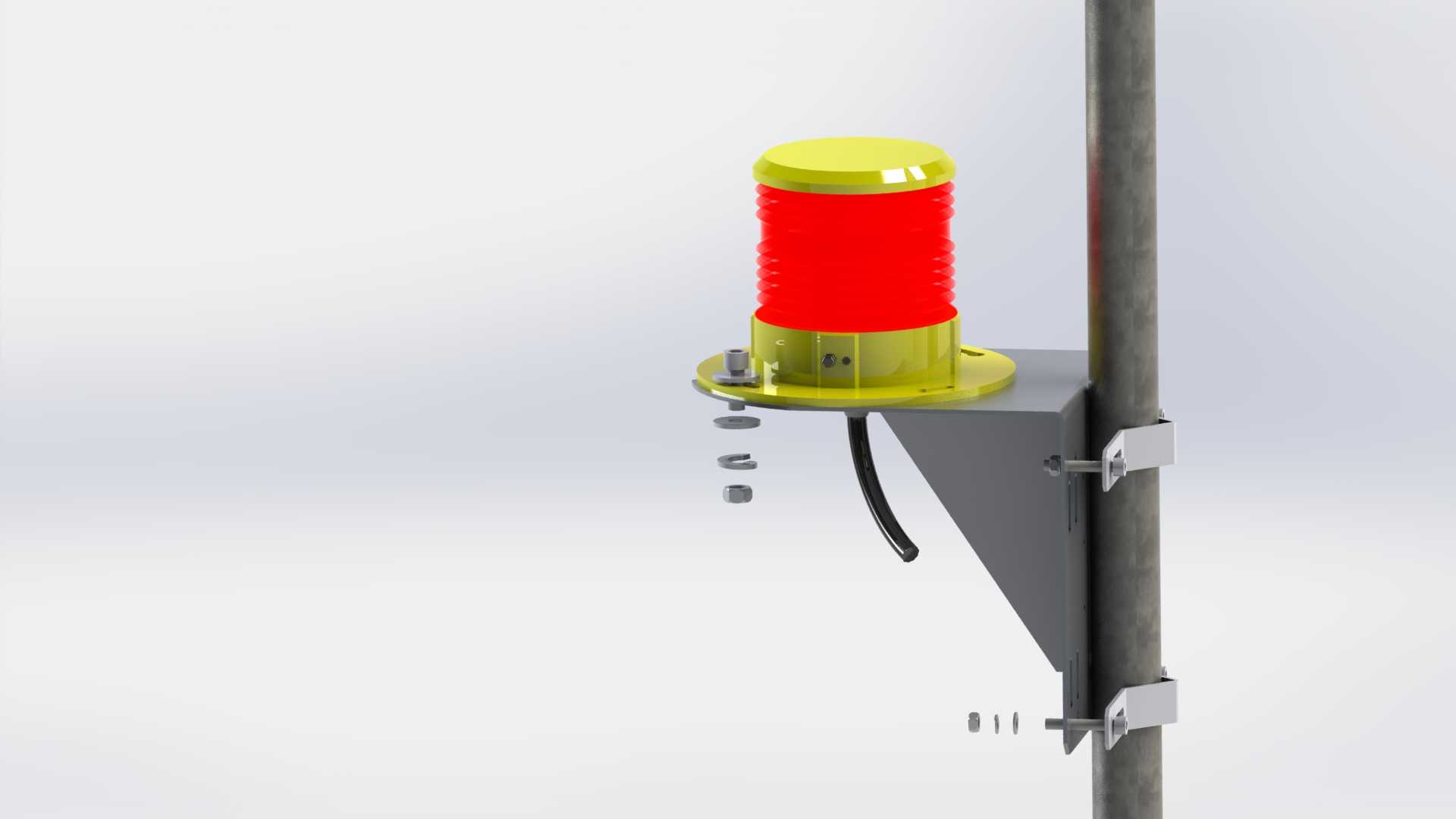

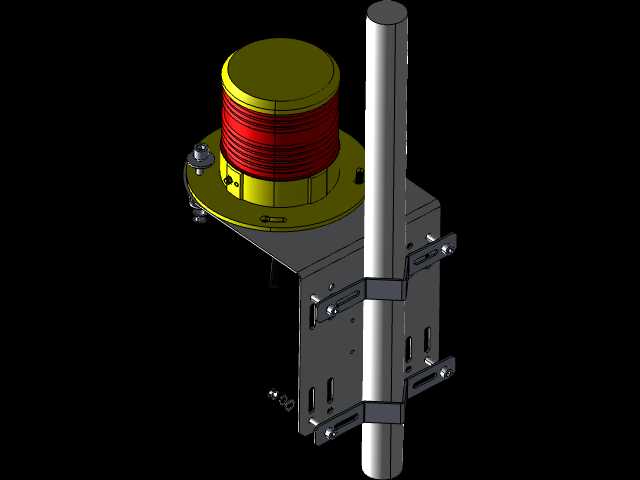

　　在民航净空防护、高耸构筑物警示领域，中光强障碍灯是45米至150米高度区间构筑物强制配置的航标警示设备，这款适配桅杆安装的结构设计，核心解决了高耸杆状构筑物顶部的警示灯具安装适配、多方向安装兼容性、长期户外运行的结构可靠性问题。不同于常规平面基座安装的障碍灯，这款产品的安装法兰做了针对性的开孔设计，法兰盘上的安装孔位采用对称均布布局，既可以垂直固定在桅杆顶端的水平安装面上，也能通过配套的转接支架实现水平侧装，适配通信塔、输电杆塔、港口起重桅杆、风力发电机组塔筒顶部等不同安装场景的需求，安装时不需要额外定制非标转接件，常规的螺栓紧固即可完成固定，安装边界预留了足够的扳手操作空间，高空作业时单人即可完成安装紧固操作。

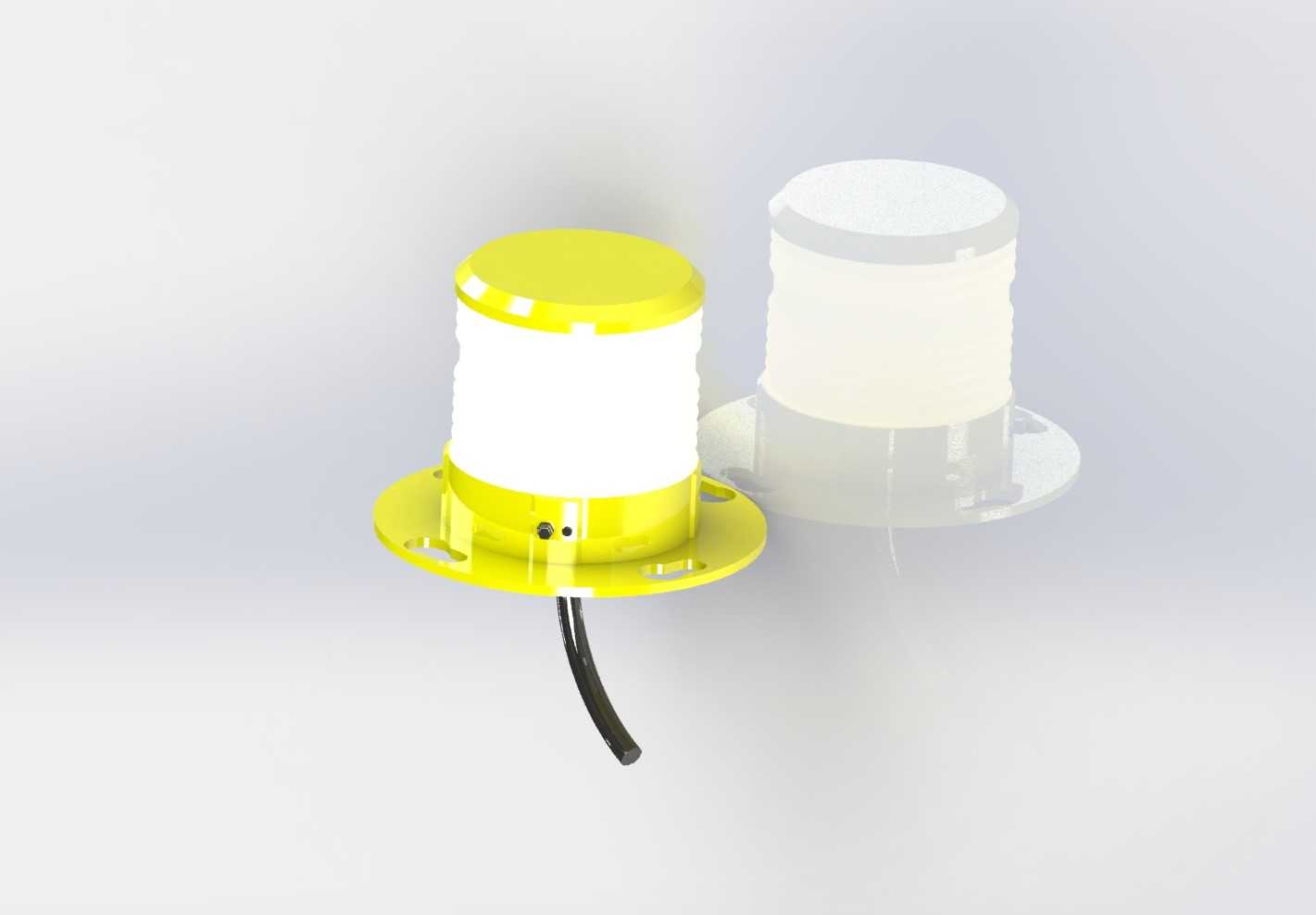

　　从结构设计逻辑来看，这款障碍灯采用分层式堆叠结构，底部为法兰安装基座，中间为发光腔体，顶部为密封端盖，出线位置从法兰基座中心引出，线缆采用下出线方式，避免了雨水顺着线缆渗入腔体内部的风险。发光腔体采用透光率均匀的漫射材质，能够实现360度水平方向全角度发光，垂直方向的发光角度覆盖民航规范要求的仰角、俯角范围，不会出现局部光强不足的暗区，满足航空器从不同进近方向都能清晰识别警示信号的要求。顶部端盖与基座均采用抗紫外线的工程材质，表面做了耐候处理，能够在沿海高盐雾、西北强紫外线、东北低温严寒等不同户外环境下长期使用，不会出现材质脆化、表面褪色、密封失效等问题。

　　实际选型应用中，这款障碍灯的结构尺寸做了紧凑化处理，整体高度控制在合理区间，不会因为灯具本身过高导致桅杆顶部风阻过大，在极端大风天气下，法兰盘的受力分布均匀，配合防松垫圈安装后，不会出现灯具松动移位的情况。发光单元的布局在腔体内部居中位置，光线经过漫射层匀化后，不会出现局部眩光影响航空器驾驶员视线的问题，同时光强参数符合中光强障碍灯的规范要求，白天、夜间、晨昏不同时段可以通过内置的光控单元切换工作模式，不需要额外配置外部控制设备。

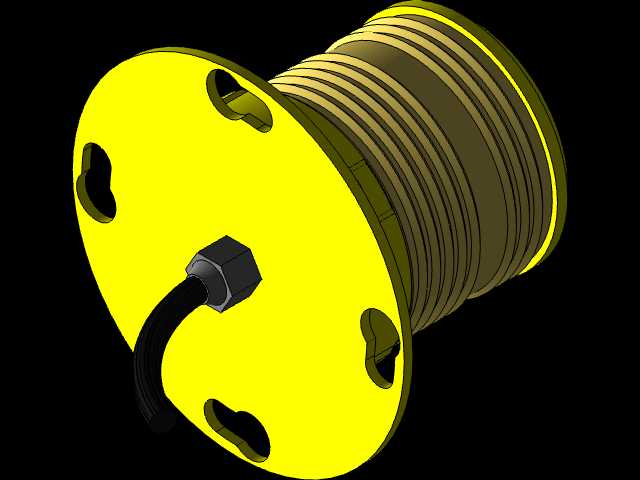

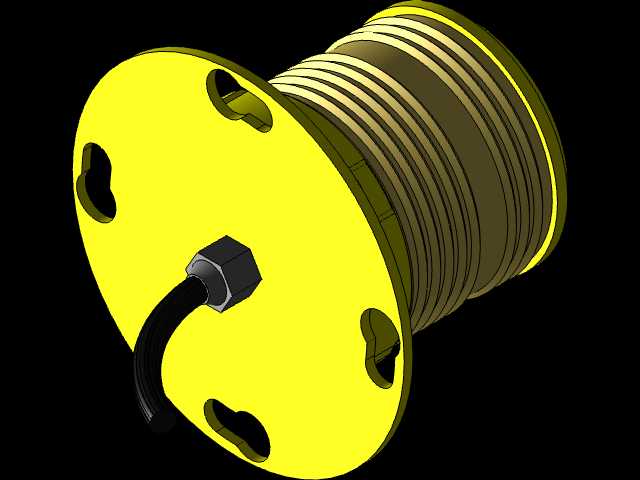

　　在三维建模过程中，这款模型完整还原了产品的装配关系，法兰盘的安装孔位尺寸、腔体的壁厚、出线口的密封结构、各部件的配合公差都按照实际量产产品的参数绘制，结构设计人员可以直接将模型导入到高耸构筑物的整体装配中，校验安装位置的干涉情况，也可以基于这个基础结构做定制化改型，比如调整法兰孔位适配特殊桅杆的安装尺寸、增加防雷接闪结构适配多雷区域的使用需求、调整腔体高度适配不同功率的发光单元。不同于很多简化的灯具模型，这个模型把实际生产中的安装细节都做了还原，比如法兰盘和腔体连接位置的止口结构、出线位置的防水格兰头结构、顶部端盖的密封卡槽，这些细节都是实际装配中影响产品可靠性的关键部分，设计人员在做选型校验的时候，不需要再额外核对这些结构细节，能够直接判断产品是否适配现场的安装条件。

　　从安装维护的角度来看，这款结构采用模块化设计，发光腔体和基座之间采用可拆卸连接，后期维护时不需要拆卸整个法兰基座，只需要将发光腔体部分拆下更换即可，高空维护时的操作步骤更少，作业风险更低。安装基座的底面做了防滑纹路处理，和桅杆安装面贴合后，即使螺栓出现轻微松动，灯具也不会出现转动移位的情况，保证发光方向始终保持稳定。线缆引出位置做了应力消除结构，高空强风环境下线缆摆动时，不会因为线缆根部反复弯折导致线芯断裂，提升了产品的长期运行可靠性。
