ANSI150级法兰连接手动球阀结构设计

　　在石化、市政给排水、常规工业流体输送管线的截断控制场景中，ANSI 150磅级法兰球阀是应用占比极高的通用截断类阀件，这类阀件的核心作用是在管线检修、工况切换、支路通断操作中，实现管路内流体介质的可靠截断与导通，相比同压力等级的闸阀、截止阀，球阀的流阻更低，全开状态下流道近乎与管线等径，不会对介质输送造成额外的压损，也不容易在阀腔内部滞留介质残渣，适配清洁流体、含少量颗粒的弱腐蚀介质等多种输送工况。

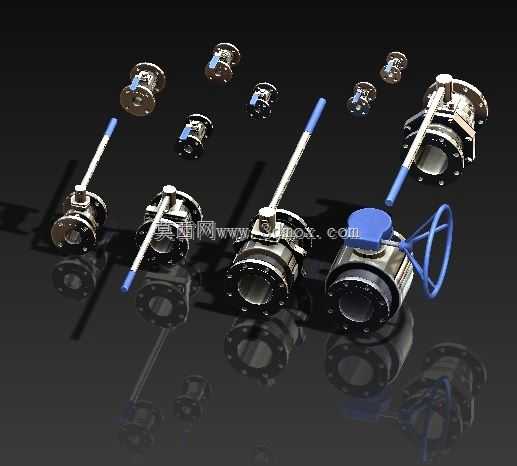

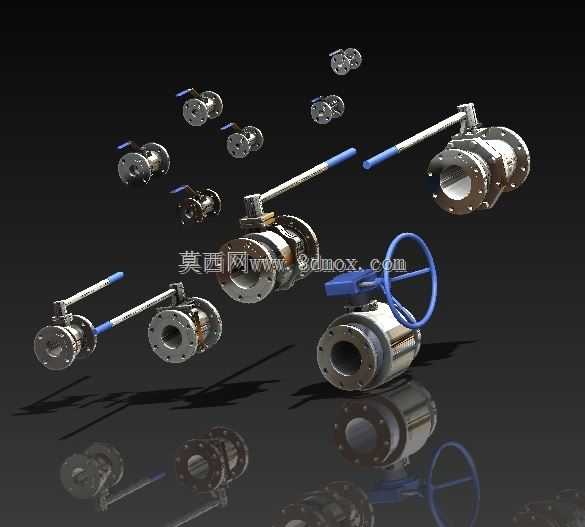

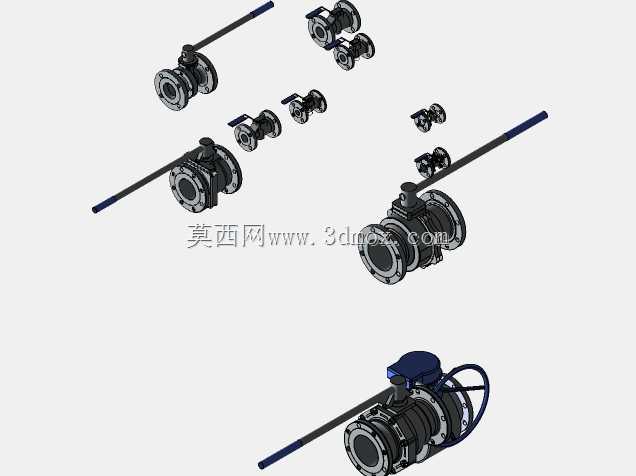

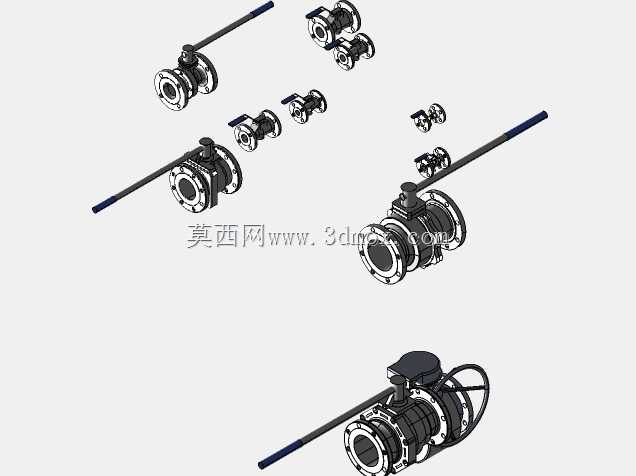

　　这套三维结构覆盖了1/2公称直径的同系列多规格法兰球阀，建模过程中完全遵循ASME B16.5法兰连接尺寸标准，法兰端的螺栓孔分布圆直径、密封面凸台高度、法兰整体厚度均严格匹配150磅级的尺寸公差要求，安装时可直接与同压力等级的管线法兰、泵组进出口法兰配对，不需要额外加工转接法兰，能有效减少现场安装的适配工作量。阀杆的密封结构采用了双重填料函设计，填料压盖的螺栓预紧行程预留了足够的调节余量，在长期使用出现填料磨损泄漏时，不需要拆解阀整体，仅通过紧固压盖螺栓即可实现密封补偿，大幅降低现场运维的拆装成本。

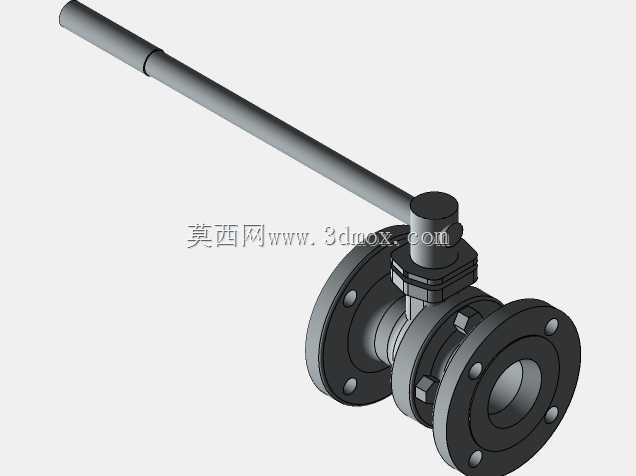

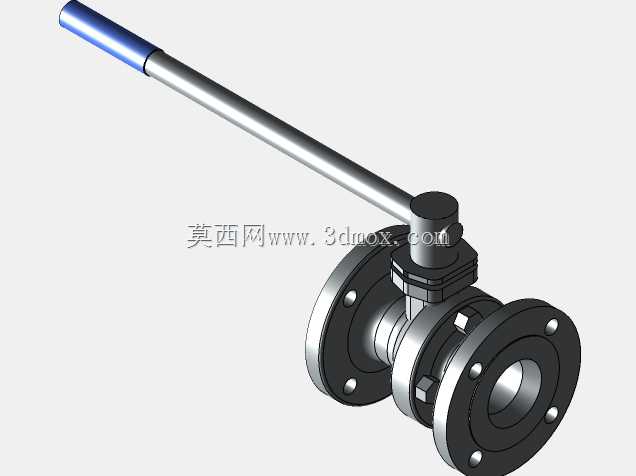

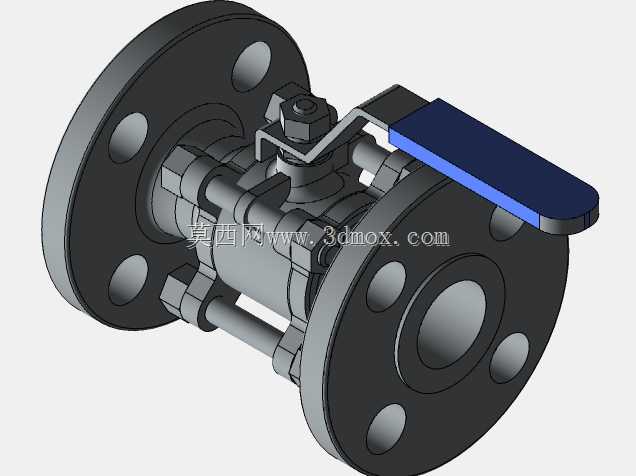

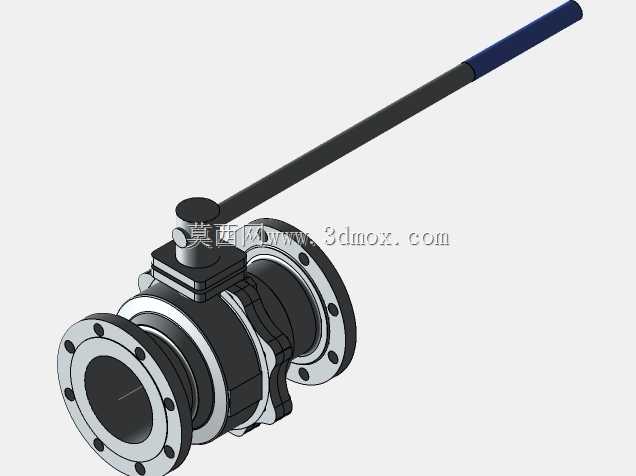

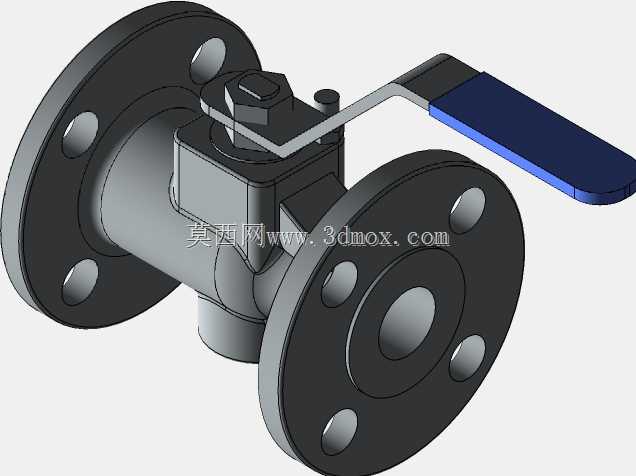

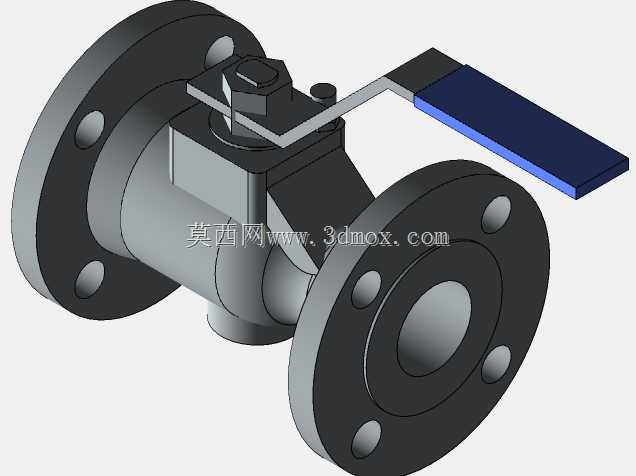

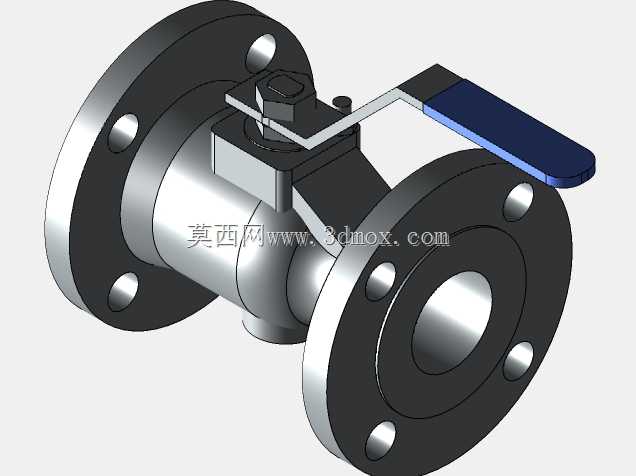

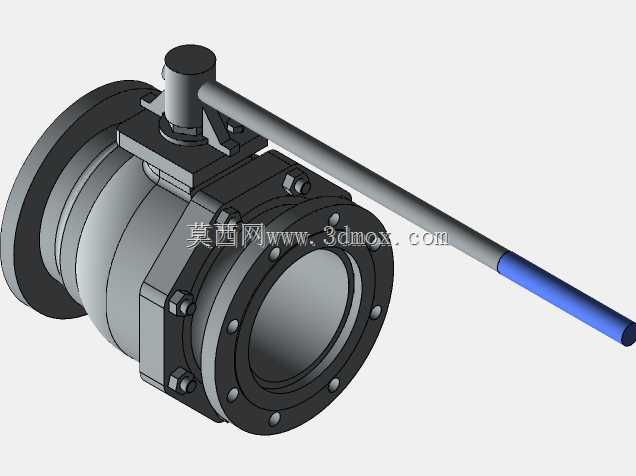

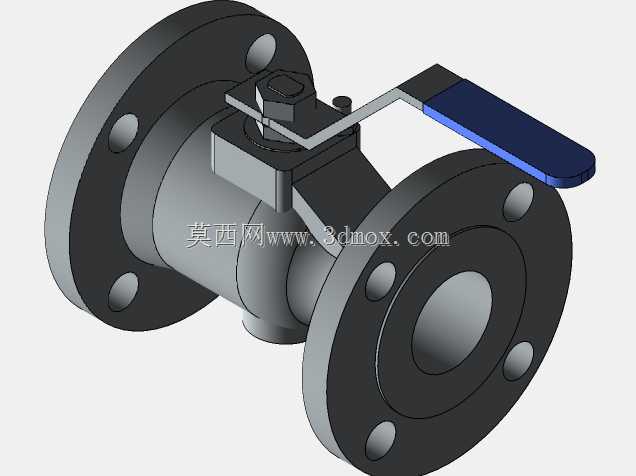

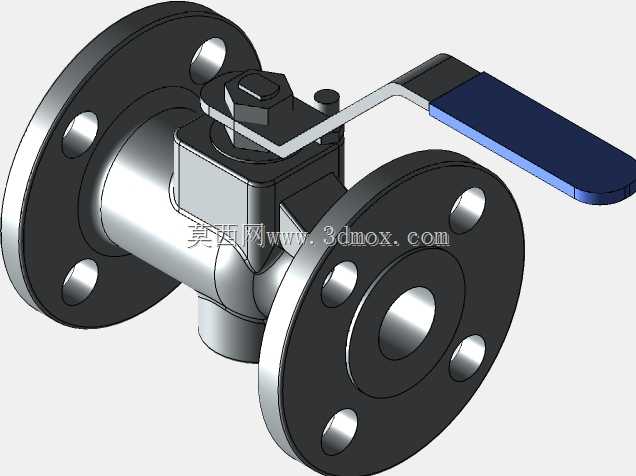

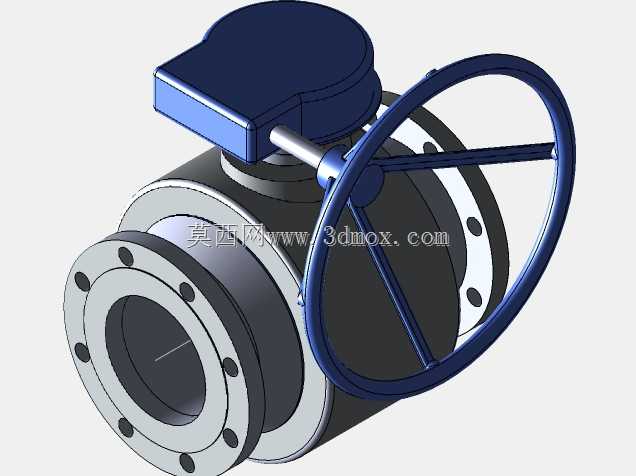

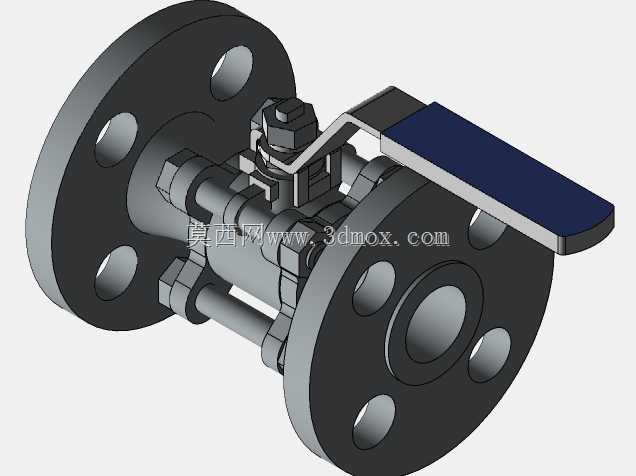

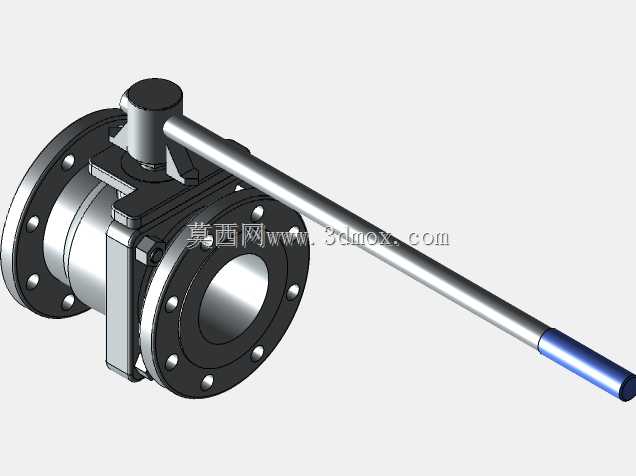

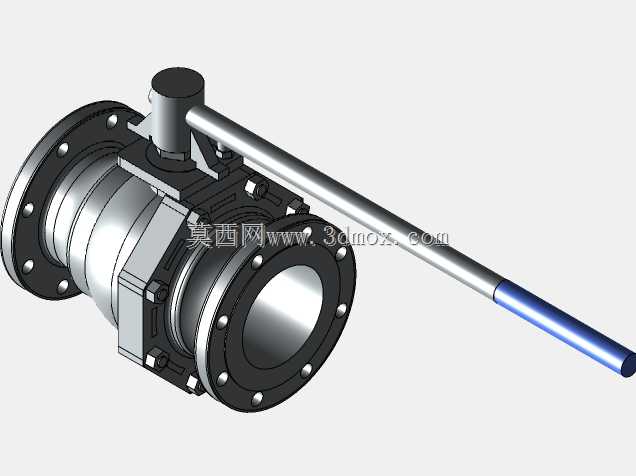

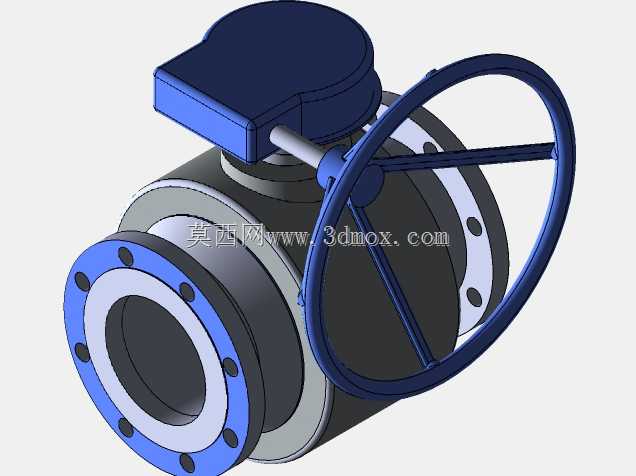

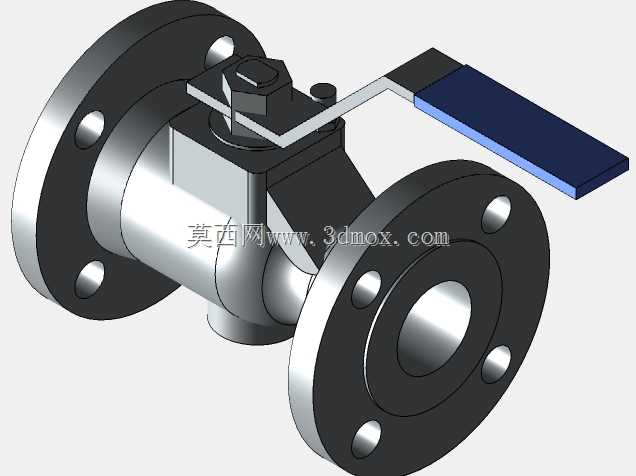

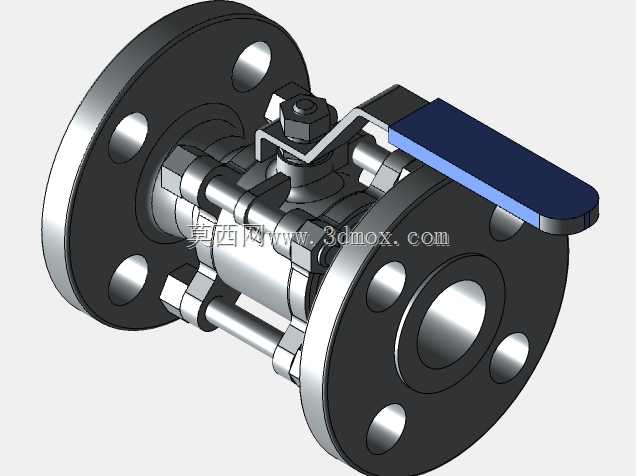

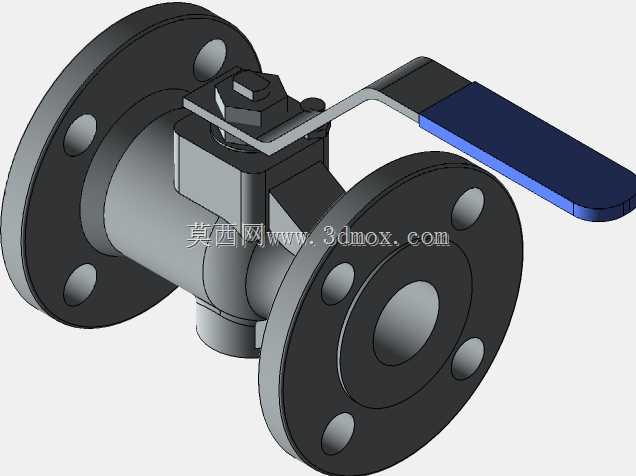

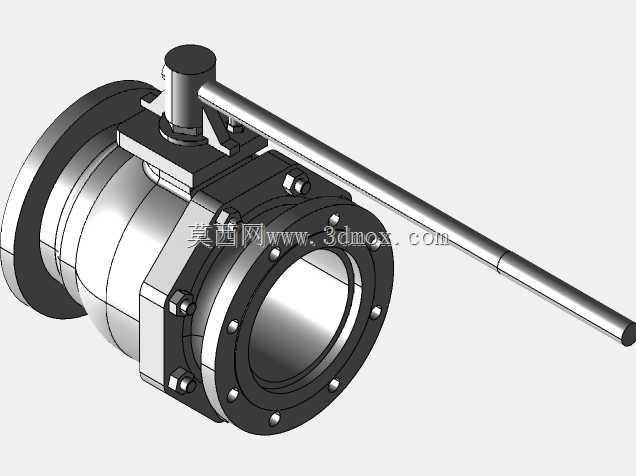

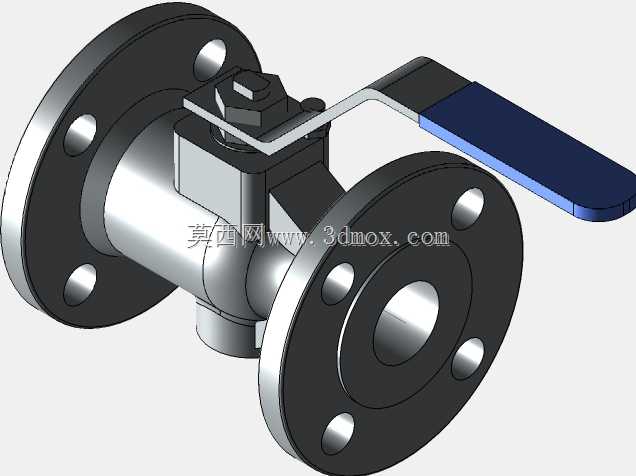

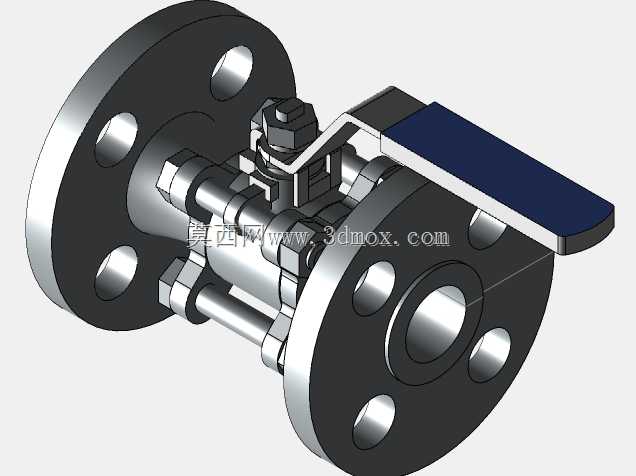

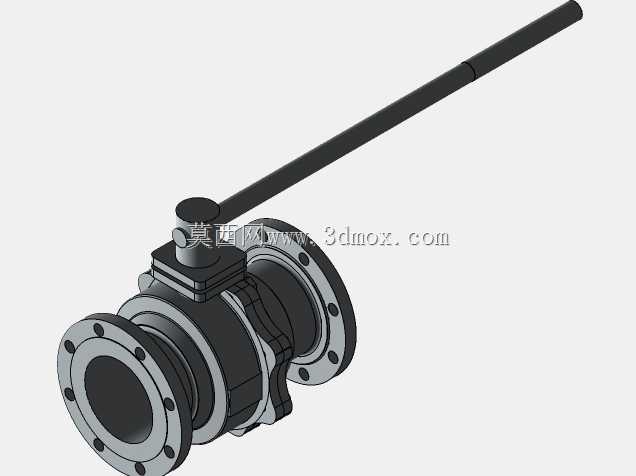

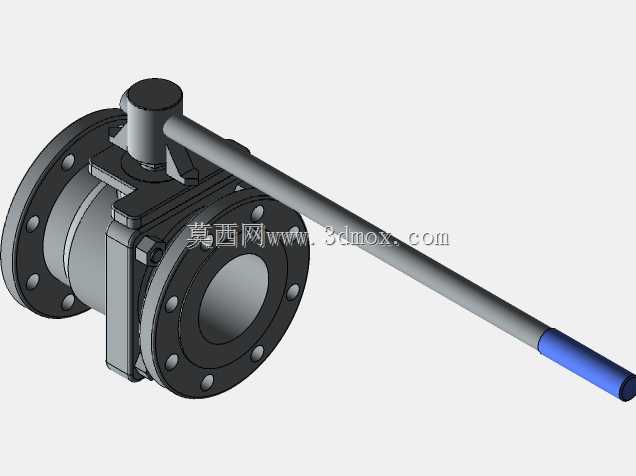

　　从结构设计逻辑来看，这套球阀采用了浮动式球芯结构，球芯在介质压力作用下会自然压紧出口端的阀座密封圈，低压工况下依靠预紧弹簧提供初始密封比压，高压工况下借助介质压力强化密封效果，在全压差工况下也能达到零泄漏的截断要求。操作端分为两种结构形式，小通径规格采用加长手柄杠杆操作，手柄长度经过力矩匹配计算，普通操作人员不需要借助加力杆即可完成额定压差下的启闭操作，手柄上的扁平指示结构与球芯流道方向同步，现场巡检人员可直接通过手柄朝向判断阀门的启闭状态，避免误操作；大通径规格配置了蜗轮蜗杆操作机构，手轮操作的力矩经过减速比换算，操作力控制在单人可轻松操作的范围内，同时蜗轮机构自带自锁特性，不会因为管线振动、介质冲击导致阀位自行偏移，阀位状态稳定性更强。

　　建模过程中对所有配合边界做了公差匹配，球芯与阀座的配合面预留了密封圈的压缩量空间，阀杆与球芯的连接槽做了防转定位设计，装配时不会出现对位偏差导致的开关卡滞。法兰密封面采用突面结构，适配通用的非金属缠绕垫片、橡胶垫片，不需要定制特殊密封件，现场备件采购通用性极强。阀腔内部的流道做了圆弧过渡处理，介质流经时不会形成局部涡流，既降低了流阻，也减少了介质对阀体内壁的冲蚀磨损，能有效延长阀门的实际使用寿命。

　　在安装边界的尺寸控制上，模型严格遵循ASME B16.10的阀门结构长度标准，面对面尺寸与同压力等级、同通径的其他品牌球阀完全互换，老旧管线更换阀件时不需要调整管线的法兰间距，直接替换即可完成安装。阀体的中法兰连接螺栓分布、扭矩要求均做了对应匹配，装配时按照对角线顺序分次紧固即可保证中法兰的密封可靠性，不会出现局部应力过大导致的阀体变形问题。所有运动部件的运动行程都在模型中做了干涉检查，手柄90度旋转、手轮带动蜗轮旋转的全行程内，不会与相邻的管线、保温层、周边设备产生碰撞，给现场安装的空间预留提供了准确的尺寸参考。
