离心式电机鼓风机结构设计方案

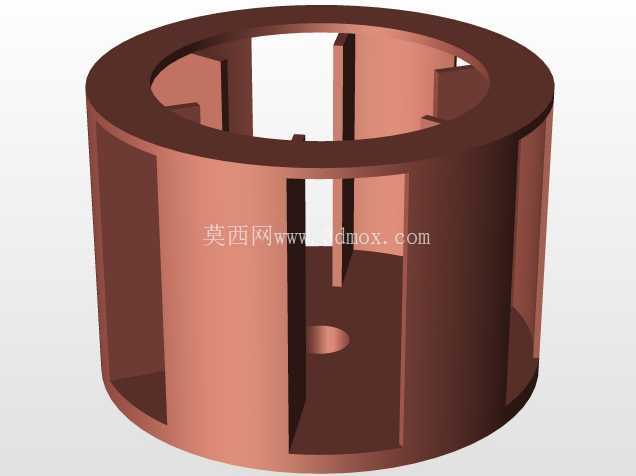

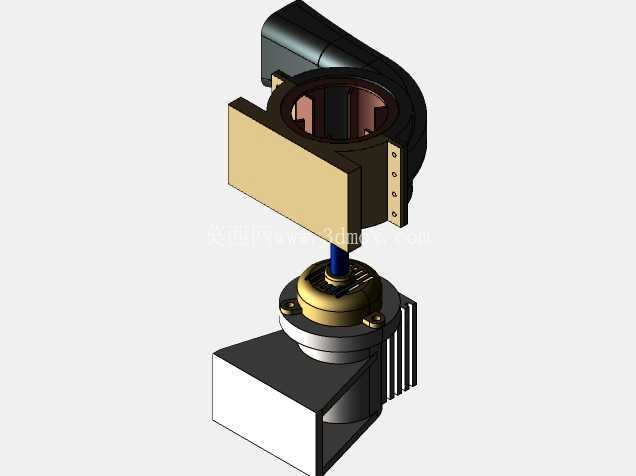

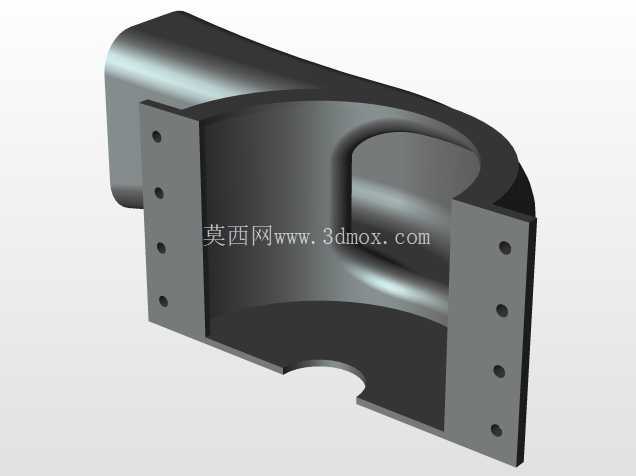

　　蜗壳部分采用渐开线式流道设计，进风口正对风轮轴向位置，出风口转向90度切向引出，这种流道设计能将风轮旋转产生的动压逐步转化为静压，减少气流在蜗壳内部的涡流损耗，实际建模过程中，蜗壳的型线是按照等环量法绘制的，每一段截面的扩张角度都控制在7度以内，避免气流在扩张过程中出现脱流，降低运行时的气动噪音。风轮部分采用多翼式前向叶片结构，相比后向叶片，前向多翼轮的转速要求更低，同转速下能输出更大的风量，适配小功率电机的输出特性，叶片与轮盘、轮盖的连接采用翻边铆接的结构形式，建模时预留了0.1mm的铆接装配间隙，保证实际生产时的装配可行性，同时在轮盘与电机轴的连接位置，设计了带键槽的轴套结构，轴套与风轮轮盘之间设置了加强筋，避免高速旋转时轮盘出现应力集中导致的变形。这款离心式电机鼓风机的结构设计，核心围绕小空间强制风冷场景的实际需求展开，在工业电控柜散热、小型工业设备局部送风、实验室通风管路配套等场景中，这类直连式离心风机的应用占比极高，相比轴流风机，它能在有限安装空间内提供更高的风压，克服管路、散热翅片带来的风阻，保证气流能精准送达需要降温的核心发热区域。从结构拆分来看，整机采用电机与风轮直连的布局，省去了皮带传动、联轴器传动的额外结构，一方面压缩了整机的轴向安装尺寸，另一方面也消除了传动环节的功率损耗与故障点，适合长期连续运行的工况。

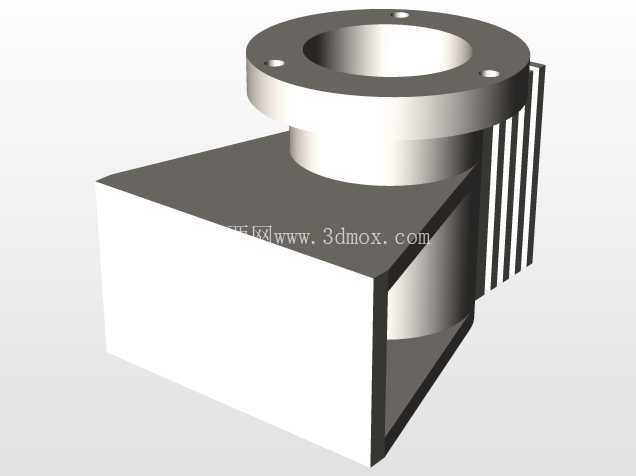

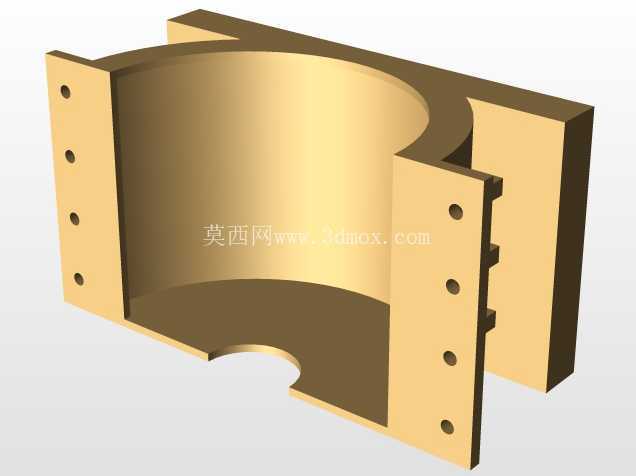

　　电机部分采用标准的风冷式小功率异步电机结构，机壳外侧设计了平行排布的散热筋，这些散热筋的走向与风机自身的出风方向平行，当风机运行时，部分溢出的气流会顺着散热筋流过电机机壳表面，带走电机自身运行产生的热量，不需要额外为电机设计独立的散热风轮，进一步简化了整机结构。安装边界方面，整机的固定点位分为两处，一处是蜗壳侧方的法兰安装面，上面均匀分布了4个M4的螺纹安装孔，孔位的位置度公差控制在0.1mm以内，适配设备侧壁的嵌入式安装需求；另一处是电机尾部的方形安装底座，底座上设置了两个长条形安装孔，允许安装时存在±2mm的位置调整量，适配不同设备机架的安装孔位偏差。

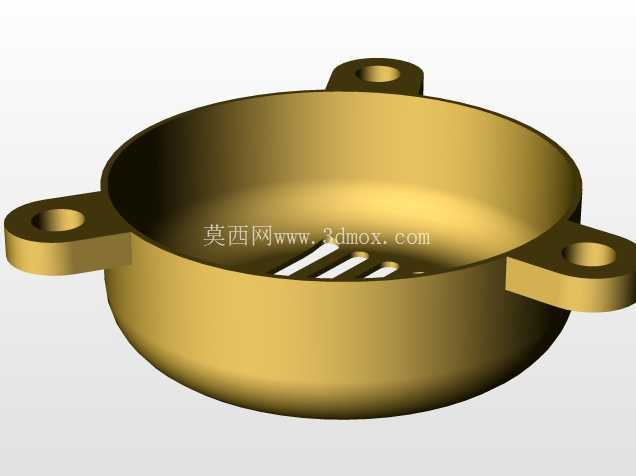

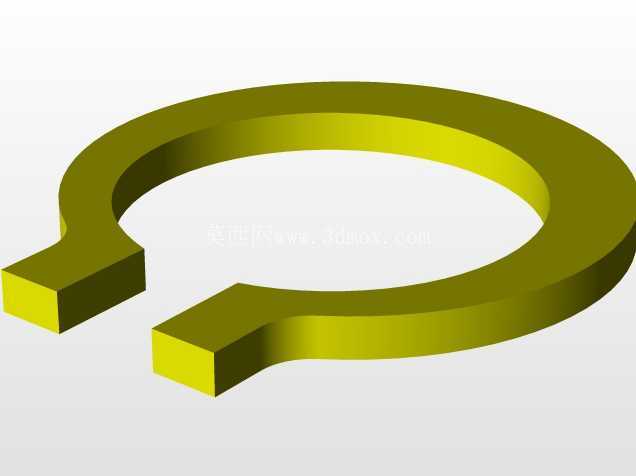

　　进风口位置设计了圆弧过渡的集风器结构，集风器的圆弧半径按照风轮直径的1/10设计，能引导气流平顺进入风轮，减少进风口处的气流紊流，降低入口损失。出风口位置设计了方形的对接法兰，法兰边缘预留了密封槽，安装时可以嵌入橡胶密封垫，避免送风时出现漏风，保证风压的有效输出。在建模的细节处理上，所有的钣金折弯位置都预留了与板材厚度匹配的折弯内R角，避免钣金加工时出现开裂；所有的连接螺栓孔都做了沉头处理，保证安装后螺栓头不会突出安装面，避免与周边部件产生干涉；电机轴与风轮的配合位置设计了轴端挡圈的安装槽，防止风机运行过程中风轮出现轴向窜动。

　　从实际选型适配的角度来看，这款结构的风机可以根据不同的风压风量需求，调整风轮的宽度与叶片数量，蜗壳的安装接口尺寸保持通用，不需要改动外部安装结构就能适配不同功率的电机，覆盖不同的散热需求场景。在结构强度校核层面，建模时对风轮的最高转速工况做了静平衡与动平衡的结构预留，风轮的轮盘上预留了平衡去重区域，方便生产时做动平衡校正，降低运行时的振动；蜗壳的板材厚度选用1.2mm的冷轧钢板，在保证结构刚度的前提下尽可能控制整机重量，避免长期运行时蜗壳出现共振。整机的走线位置设计在电机侧方的护罩内部，电源线从护罩侧面的防水接头引出，避免气流直吹电源线导致的线缆老化，同时也能防止外部的灰尘、水汽顺着线缆位置进入电机内部。
