柴油发动机ST-722型启动装置结构

　　这款启动装置主要适配大排量柴油发动机的启动工况，在重型商用车、工程机械设备、农用大功率柴油机的启动系统中承担核心动力输出作用，区别于汽油机启动装置，其需要克服柴油机更高的压缩阻力，因此整体结构强度、输出扭矩冗余都做了针对性强化。从实际应用场景来看，这类启动装置多工作在低温、高振动、多粉尘的复杂工况下，比如矿区作业的工程机械、寒区运行的重型卡车、田间作业的大马力拖拉机，都需要这类高可靠性的启动部件完成发动机初始点火的动力输入，一旦启动装置失效，整机会直接丧失启动能力，因此其结构可靠性直接影响整机的出勤率。

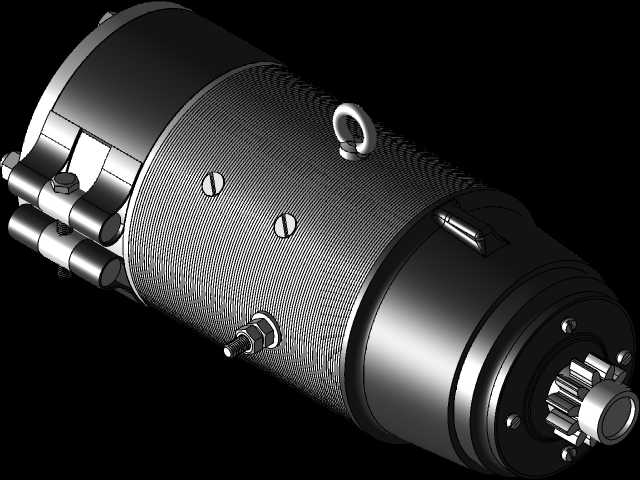

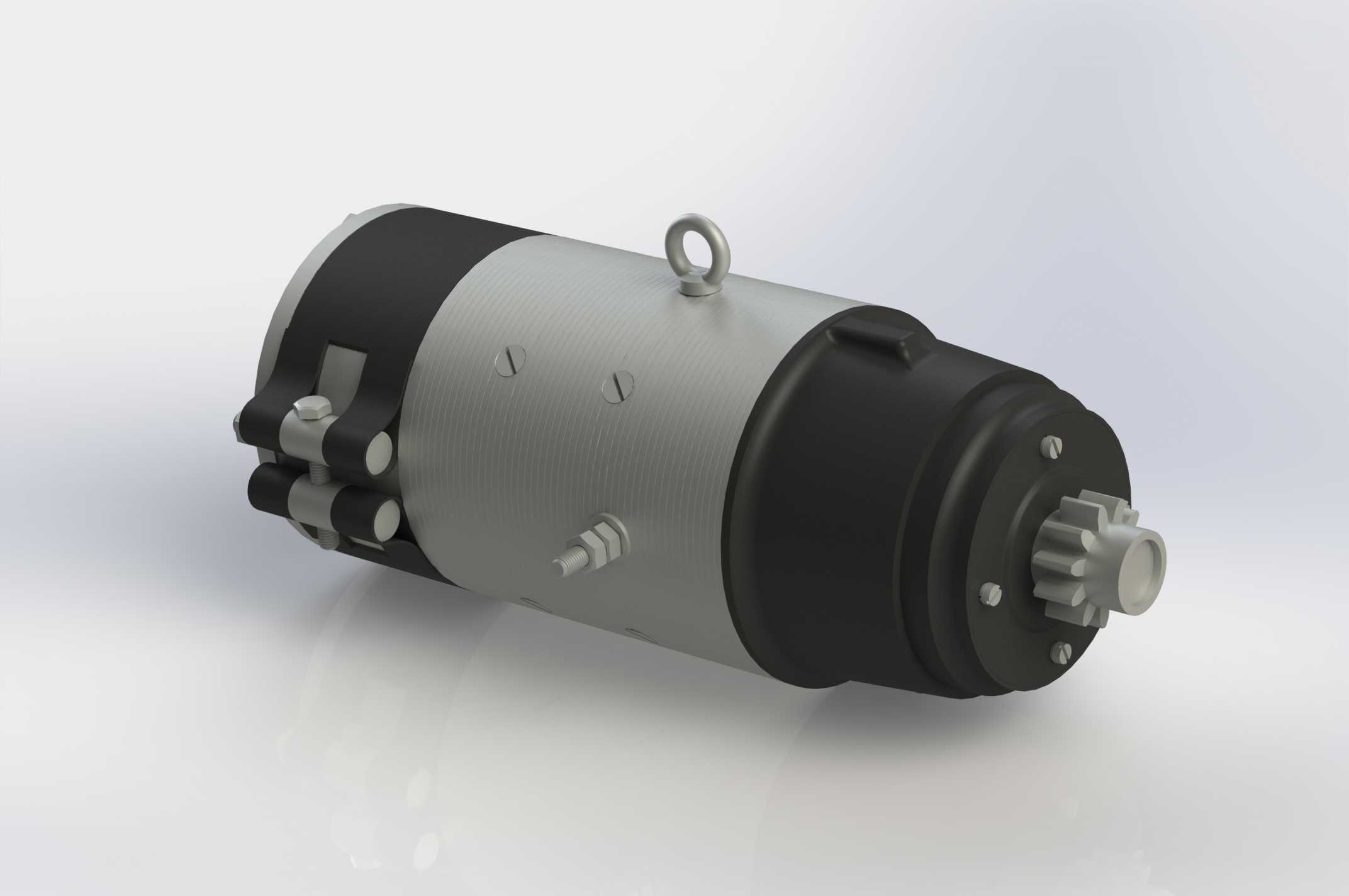

　　从功能特性来看，该装置采用直流串励式动力输出结构，端部的驱动齿轮在工作时会伸出与发动机飞轮齿圈啮合，将直流电能转化为旋转扭矩带动发动机曲轴达到初始点火转速，待发动机启动完成后，驱动齿轮会自动回缩脱离啮合，避免被发动机高速反拖造成部件损坏。装置本体的筒式结构集成了电枢、磁极、电磁开关等核心部件，顶部设置的吊环结构是为了大重量部件的装配吊装设计，毕竟这类大功率启动装置整体重量接近二十公斤，没有吊装结构的话，在发动机舱狭窄空间内单人装配难度极大。端部的接线柱采用大截面螺栓接线结构，能够承载大电流启动时的数百安培瞬时电流，避免接线处过热烧蚀，侧面的小直径接线柱对应电磁开关的控制回路，只需要小电流即可控制主回路的通断，适配整车的启动控制逻辑。

　　从设计思路层面拆解，整个结构采用分段式筒体设计，中间的主筒体为定子与电枢的安装腔体，两端的端盖通过长螺栓贯穿拉紧，既保证了整体结构的同轴度，也方便后期拆解维护更换碳刷、轴承等易损件。驱动端的黑色端盖内部集成了拨叉与单向离合器结构，单向离合器的作用是单方向传递扭矩，当发动机启动后转速超过启动机输出转速时，离合器会自动打滑，切断动力反向传递的路径，保护电枢结构不会被超高速反拖烧毁。尾部的端盖集成了碳刷架与换向器的安装位，碳刷采用高铜配方材质，兼顾导电性与耐磨性，能够承受大电流工况下的磨损，延长维护周期。

　　关于外形尺寸与安装边界，该装置整体为长筒式布局，总长度控制在适配对应发动机飞轮壳安装位的尺寸范围内，驱动端的法兰安装面设置了定位止口，与飞轮壳的安装孔位精准匹配，安装时只需要将止口完全嵌入飞轮壳的定位孔，拧紧固定螺栓即可保证驱动齿轮与飞轮齿圈的啮合间隙符合设计要求，不需要额外调整啮合位置。驱动齿轮的模数、齿数与对应发动机的飞轮齿圈完全匹配，啮合时的齿侧间隙控制在0.5-1mm范围内，既避免间隙过小造成轮齿卡滞，也防止间隙过大导致打齿故障。装置的接线端都预留了足够的接线空间，适配不同线径的电瓶连接线布局，不会与周边的发动机管路、支架产生干涉。筒体表面的散热筋结构能够在大电流工作时快速散发电枢产生的热量，避免连续启动时内部温度过高烧毁绝缘层，实际使用中也要求每次启动时间不超过15秒，两次启动间隔需要预留30秒以上的冷却时间，这也是基于其热容量特性制定的操作规范。

　　从结构细节来看，筒体上设置的两个小直径通气塞是为了平衡内部与外部的气压差，避免长时间工作后内部温度变化形成凝露，破坏绝缘性能，同时也能阻挡外部粉尘、泥水进入腔体内部。驱动端的密封圈能够阻挡发动机舱内的油污、水渍进入离合器腔体，避免单向离合器因为进油出现打滑失效。整个装置的外露金属件都做了镀锌或氧化防锈处理，能够适应高湿度、高盐雾的使用环境，比如沿海作业的设备、冬季撒融雪剂的道路运行车辆，都能保证足够的防锈能力。
