LCD1601字符型液晶显示模组结构设计

　　在嵌入式开发、小型工业控制终端、教学实验装置这类场景里，字符型液晶显示模组始终是人机交互环节的核心低成本选型，这款LCD1601规格的显示模组，就是针对小尺寸字符显示需求做的结构适配设计。从实际落地的使用场景来看，这类模组常被集成在温湿度采集终端、小型PLC外挂显示模块、arduino开源硬件实验板、物联网节点数据显示单元里，不需要复杂的图形渲染能力，只需要稳定输出固定行数的ASCII字符与自定义简单符号，就能满足绝大多数低功耗终端的信息展示需求。

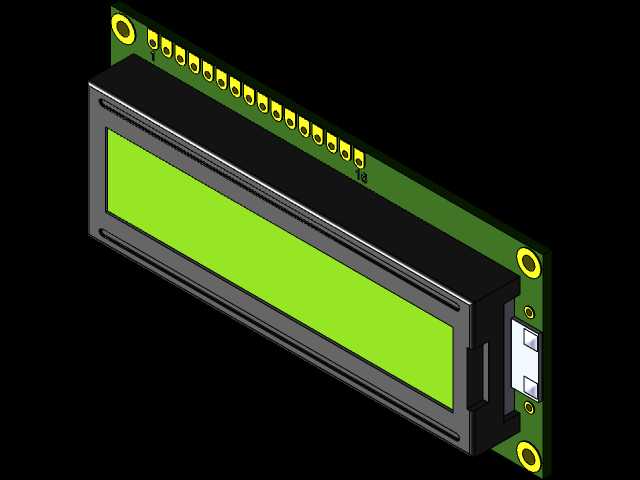

　　做这款模组的结构设计时，首先要平衡的是PCB板载元件布局和外壳装配的干涉问题，从三维结构上能看到，绿色PCB基板的单侧排布了整排直插式焊盘引脚，这部分引脚的间距严格遵循通用2.54mm排针标准，不管是直接焊接在主控板上，还是通过排座插接，都能和市面上通用的接插件完全匹配，不会出现孔位错位导致的装配应力。PCB板的两个对角预留了金属化安装孔，孔径适配M2规格的固定螺丝，安装孔周围做了露铜处理，既可以通过螺丝锁紧固定在设备面板内侧，也能在需要接地屏蔽的场景下实现壳体等电位连接，降低外部电磁干扰对显示信号的影响。

　　显示区域的结构设计上，金属屏蔽罩和液晶玻璃的贴合公差控制在0.1mm以内，屏蔽罩边缘做了折边处理，既可以卡住液晶玻璃避免运输震动导致的玻璃移位，也能遮挡背光板的边缘漏光，让显示区域的发光边界更整齐。黄绿色背光的导光板在结构上做了微结构网点设计，从三维模型里能看到背光区域的厚度均匀，不会出现边角亮度偏暗的问题，背光的供电引脚单独排布在PCB侧端，和信号引脚做了物理分隔，避免背光供电的纹波干扰到显示通信信号。

　　从安装边界来看，这款模组的整体厚度控制在12mm以内，当嵌入设备面板安装时，面板只需要开出和显示区域匹配的矩形窗口，模组背部不需要预留过多的走线空间，排针引脚的伸出长度刚好适配常规双层板的焊接高度，不会出现引脚过长顶到设备内部其他元件的问题。设计时特意把对比度调节的电位器预留位放在了PCB侧端，不需要拆开设备外壳就能从侧面完成显示对比度的微调，适配不同安装角度下的显示清晰度需求。

　　实际选型使用时，这类字符屏的结构可靠性远高于同尺寸的点阵彩屏，没有复杂的驱动排线，所有连接都通过直插排针实现，抗震动性能更好，在工业现场的小型设备上长期运行也不会出现排线松脱导致的显示故障。模型里还原的背光板、金属屏蔽罩、PCB基板、排针引脚每一个部件的装配关系都和实际量产产品一致，不管是做设备整体的结构干涉检查，还是做教学演示的装配爆炸图，都能直接复用这个三维结构，不需要再重新测绘实物尺寸。另外在结构细节上，液晶玻璃和PCB之间的导电橡胶条的压缩量也做了准确还原，装配时橡胶条的压缩比控制在15%左右，既保证导电接触可靠，也不会因为压缩量过大导致玻璃受应力碎裂，这也是很多新手做结构设计时容易忽略的细节——如果橡胶条压缩量超过20%，长期高低温循环后液晶玻璃很容易出现裂纹漏液，压缩量不足则会出现显示缺划的问题。
