128x32点阵液晶显示模组结构设计

　　在嵌入式控制、小型工业检测终端、便携测量设备的开发过程中，人机交互的显示单元选型往往直接决定整机结构的布局边界，这款128x32规格的点阵显示模组，是针对小尺寸信息展示场景做的结构还原设计，能给结构工程师做整机堆叠、安装位校核提供精准的三维参考。

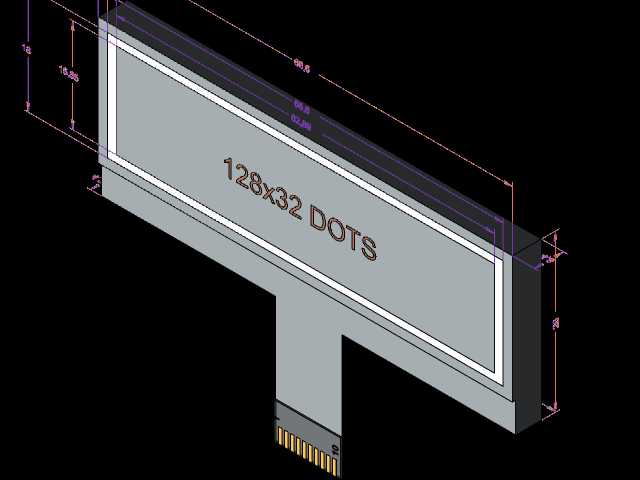

　　做这类显示部件的结构设计，首先要考虑的是实际装配中的干涉问题，很多新手工程师在选型时只关注屏幕的显示区域尺寸，忽略了FPC排线的出线位置、弯折半径以及屏体背部的元器件凸起，很容易在打样后出现排线被结构件压损、屏幕无法贴合安装面的问题。这个模型完整还原了屏体的整体轮廓，包括带FPC排线的伸出段结构，能直观看到排线从屏体短边侧居中引出的形态，在做整机结构排布时，可以直接参考这个出线位置预留排线走线路径，避免和主板、电池、按键结构产生空间冲突。

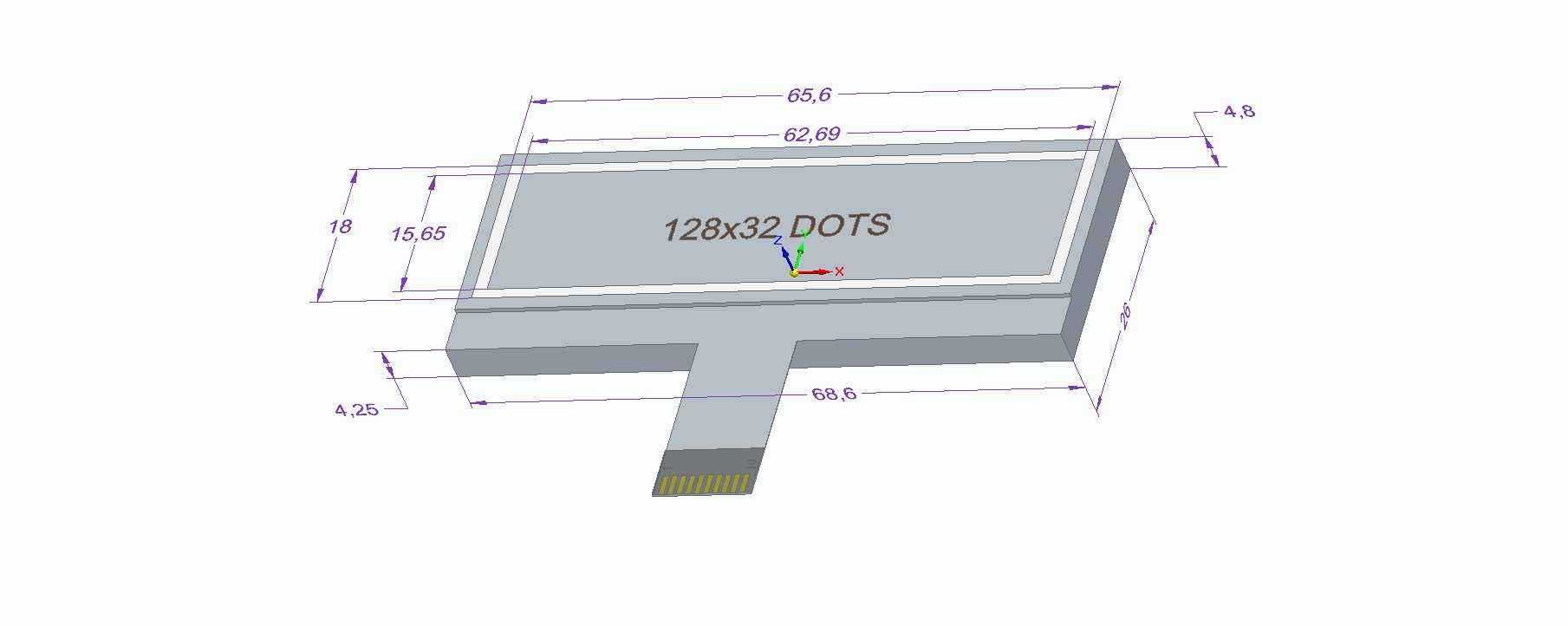

　　从实际使用场景来看，这类128x32点阵屏大多用在不需要复杂图形显示、仅需展示字符、数字、简单状态标识的设备上，比如小型温控器、手持条码扫描枪、工业计数模块、车载辅助显示单元、小型储能设备的状态面板等，这类设备的内部空间普遍紧凑，对显示部件的厚度、安装孔位、外轮廓公差要求较高。模型里标注的所有外形尺寸，都对应实际量产屏体的安装边界，屏体主体的长宽尺寸、厚度参数，还有排线段的长度、宽度，都可以直接作为结构设计时的避让依据，不需要再额外核对规格书的二维尺寸，能减少二维图纸转三维布局时的尺寸错漏。

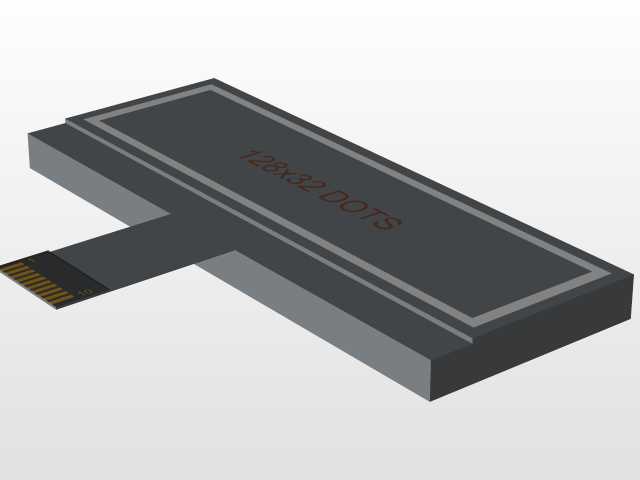

　　设计思路上，这类点阵屏的结构做了等比例还原，包括屏体表面的显示区域边界、背部的台阶结构、排线末端的金手指连接段，都按照实际硬件的形态做了建模处理。在做面板开孔设计时，可以直接提取模型的正面轮廓作为开孔的参考线，预留合适的装配间隙，同时要注意屏体和面板之间的贴合面平整度，避免因为安装面不平整导致屏体受力出现显示异常。另外屏体侧面的厚度尺寸标注，也能给外壳的止口设计提供参考，确定屏幕嵌入外壳的深度，保证屏幕表面和外壳面板的齐平度，既不会突出外壳造成磨损，也不会凹陷太深影响可视角度。

　　安装边界方面，除了屏体本身的实体轮廓，还要考虑装配时的辅助结构空间，比如固定屏幕用的双面胶粘贴区域、卡扣的让位空间、FPC排线弯折时需要的活动空间，这些在三维模型里都能通过空间测量快速确认。比如排线引出后需要弯折连接到主板，弯折时的最小半径不能小于排线本身的耐受值，通过模型可以模拟排线的弯折路径，提前调整主板的安装位置，避免排线弯折角度过大导致内部线路断裂。还有屏体四个角的圆角尺寸，也对应实际产品的轮廓，在做外壳内部的筋位设计时，可以匹配这个圆角做定位筋，既能限制屏幕的前后左右窜动，又不会在装配时刮伤屏体的边缘封装层。

　　很多工程师在做这类小尺寸显示屏的结构适配时，容易忽略屏幕和透光窗口之间的距离，要是距离过大，容易在强光下出现显示内容发虚、有重影的问题，距离过小又可能因为装配公差导致屏幕和视窗镜片摩擦刮花。借助这个三维模型，可以直接在装配环境里模拟视窗镜片的安装位置，调整两者之间的间隙，找到最合适的装配距离，同时也能核对显示区域和视窗开口的对位精度，避免出现显示内容被视窗边框遮挡的问题。另外针对需要做防水设计的设备，还可以参考屏体的外轮廓，设计对应的密封胶圈安装槽，保证屏幕装配位置的防护等级满足使用要求。
