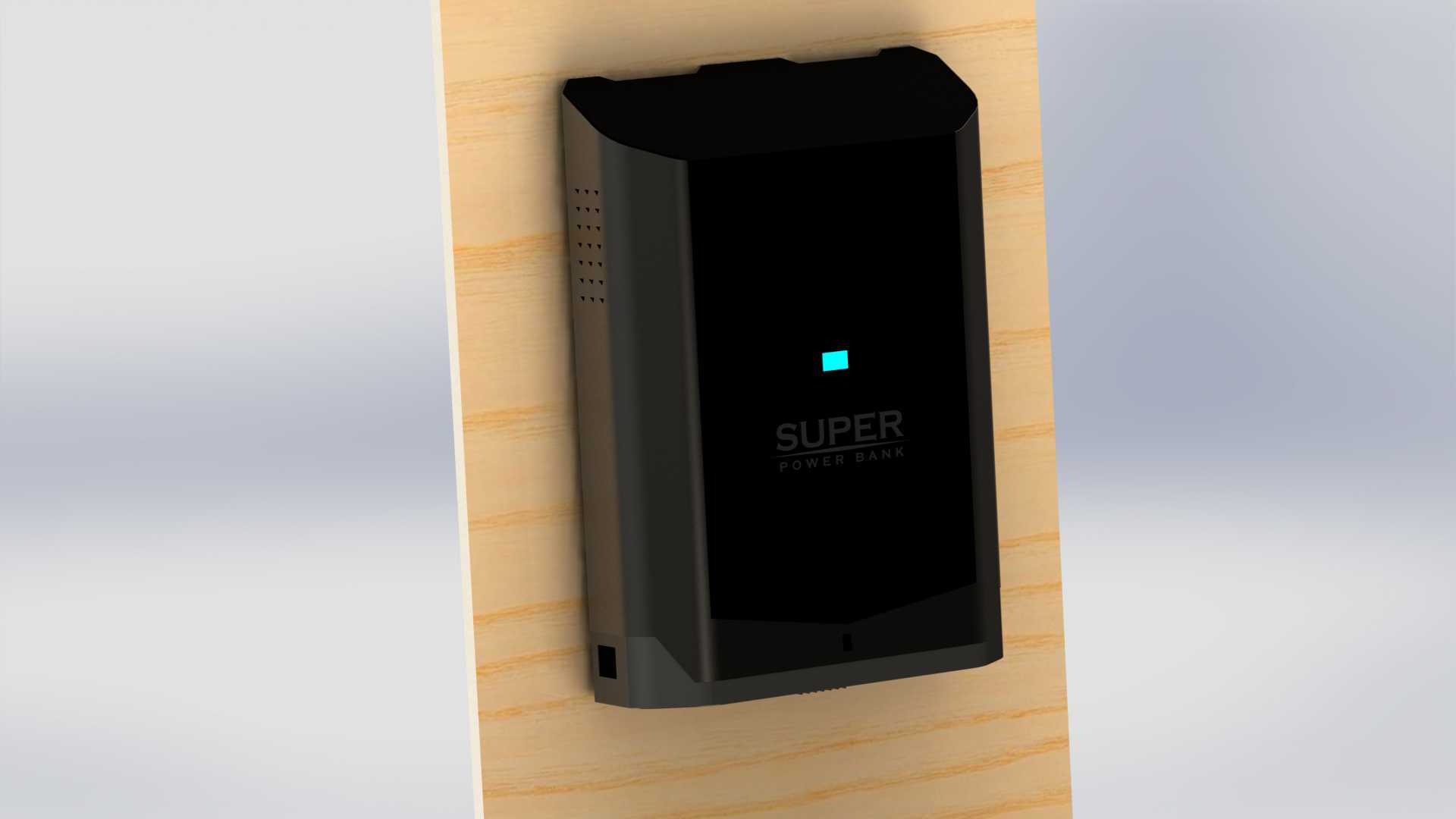

重型外壳便携储能移动电源结构设计

　　这款重型外壳移动电源的结构设计，首先要兼顾户外作业、应急备电场景下的抗冲击需求，日常在工地临时供电、户外勘测设备补能、家庭应急断电备用等场景中，设备难免遇到磕碰、剐蹭甚至小幅跌落的情况，因此外壳做了加厚的边角圆弧过渡处理，所有棱边都做了R3以上的倒圆角，避免应力集中的同时，也能在跌落时分散冲击力，减少内部电芯模组受冲击的概率。从结构布局来看，整体采用竖置长方体形态，握持时的贴合度经过反复调整，壳体侧面做了内收的微弧面，单手握持时手掌能自然贴合侧壁，不会出现硌手的问题，侧壁预留的细密格栅是散热通风通道，内部电芯在大电流放电时产生的热量，可以通过这些格栅形成自然对流，避免密闭壳体内热量堆积引发的性能衰减。

　　正面的状态指示灯做了内凹式设计，指示灯外覆盖半透明的PC材质柔光片，既可以清晰显示剩余电量、充放电状态，也能避免尖锐物体直接磕碰灯珠造成损坏，指示灯下方的标识区域采用模内注塑工艺，标识不会因为长期摩擦出现脱落掉漆的问题。壳体底部预留了接口安装位，接口周边做了高出平面0.8mm的凸台，当设备平放在桌面或者地面时，接口不会直接和接触面摩擦，同时凸台也能在一定程度上阻挡泼溅的液体顺着缝隙进入壳体内部。从安装边界来看，整体外形尺寸控制在手掌可握持的范围内，厚度方向预留了足够的电芯排布空间，内部电芯支架和外壳之间设置了1.5mm的缓冲泡棉层，既可以固定电芯位置，避免使用过程中电芯移位，也能在受到冲击时起到缓冲吸能的作用。

　　壳体的上下盖采用卡扣加超声焊接的固定方式，相比单纯的螺丝固定，超声焊接的接缝密封性更好，能达到日常防泼溅的等级，同时卡扣结构可以在焊接前预先固定上下盖的位置，避免焊接过程中出现错位，保证壳体的装配精度。在设计过程中，特意将重量集中在壳体下半部分，设备竖置放置时重心更低，不会因为轻微的触碰就出现倾倒，侧面的散热孔位置避开了握持时手掌会覆盖的区域，保证使用过程中散热通道不会被遮挡，大电流输出时的热量可以顺利排出。壳体表面做了细磨砂的晒纹处理，既可以提升握持时的摩擦力，减少手滑掉落的概率，也不容易残留指纹和划痕，长期使用后外观依旧能保持整洁。

　　内部的PCB板安装位设置了多个定位柱，PCB板通过螺丝固定在定位柱上，和电芯之间预留了2mm的安全间隙，避免电芯膨胀挤压电路板造成短路，电路板上的接口位置和外壳的接口开孔严格对齐，插拔充电线时不会出现接口歪斜的问题。考虑到重型使用场景的需求，外壳材质选用了抗冲击性能优异的ABS+PC合金，相比普通的ABS材质，这种合金材料的低温抗冲击性能更好，即使在冬季户外低温环境下使用，也不会因为轻微磕碰就出现壳体开裂的问题。壳体的边角位置做了加厚处理，壁厚达到2.5mm，比普通消费级移动电源的壳体壁厚多出1mm，抗挤压能力提升明显，即使放在工具包中和扳手、螺丝刀等金属工具混放，也不会轻易被挤压变形。在结构验证阶段，针对壳体的装配公差做了反复调整，上下盖的接缝间隙控制在0.1mm以内，既不会出现缝隙过大进灰的问题，也不会因为公差过小导致装配困难，适合批量生产时的快速组装。
