微型锂电池状态指示电路板结构设计

　　在便携电子设备、小型储能模组、穿戴式智能硬件的电源管理链路中，锂电池状态指示板是承担电量可视化、充放电状态反馈的核心小型功能部件，这类板件的设计往往需要在极小的安装空间内完成电路布局、结构固定与标识功能的平衡，本次呈现的微型锂电池指示板，正是针对小容量单节锂电应用场景开发的配套功能板件。从实际应用场景来看，这类指示板多适配容量在500mAh到2000mAh区间的单节聚合物锂电池，常见于小型手持检测设备、便携照明工具、微型传感节点、DIY数码改装配件等产品中，不需要复杂的通讯协议交互，仅通过板载的指示元件就能直观反馈电池当前的剩余电量区间、充放电工作状态，让终端使用者无需外接检测设备就能快速掌握电源工况，避免设备因电量耗尽突然断电造成数据丢失或工作中断。

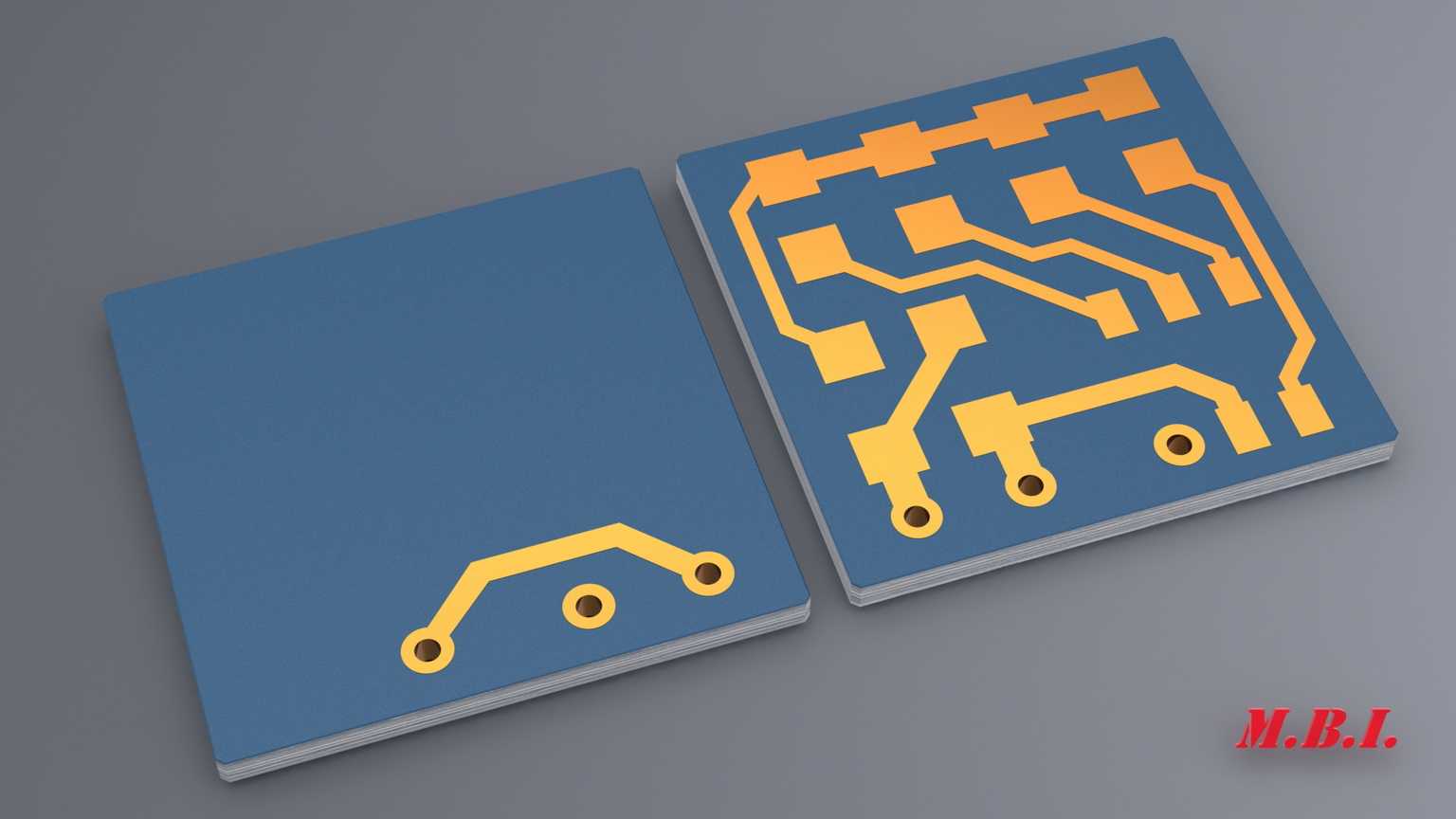

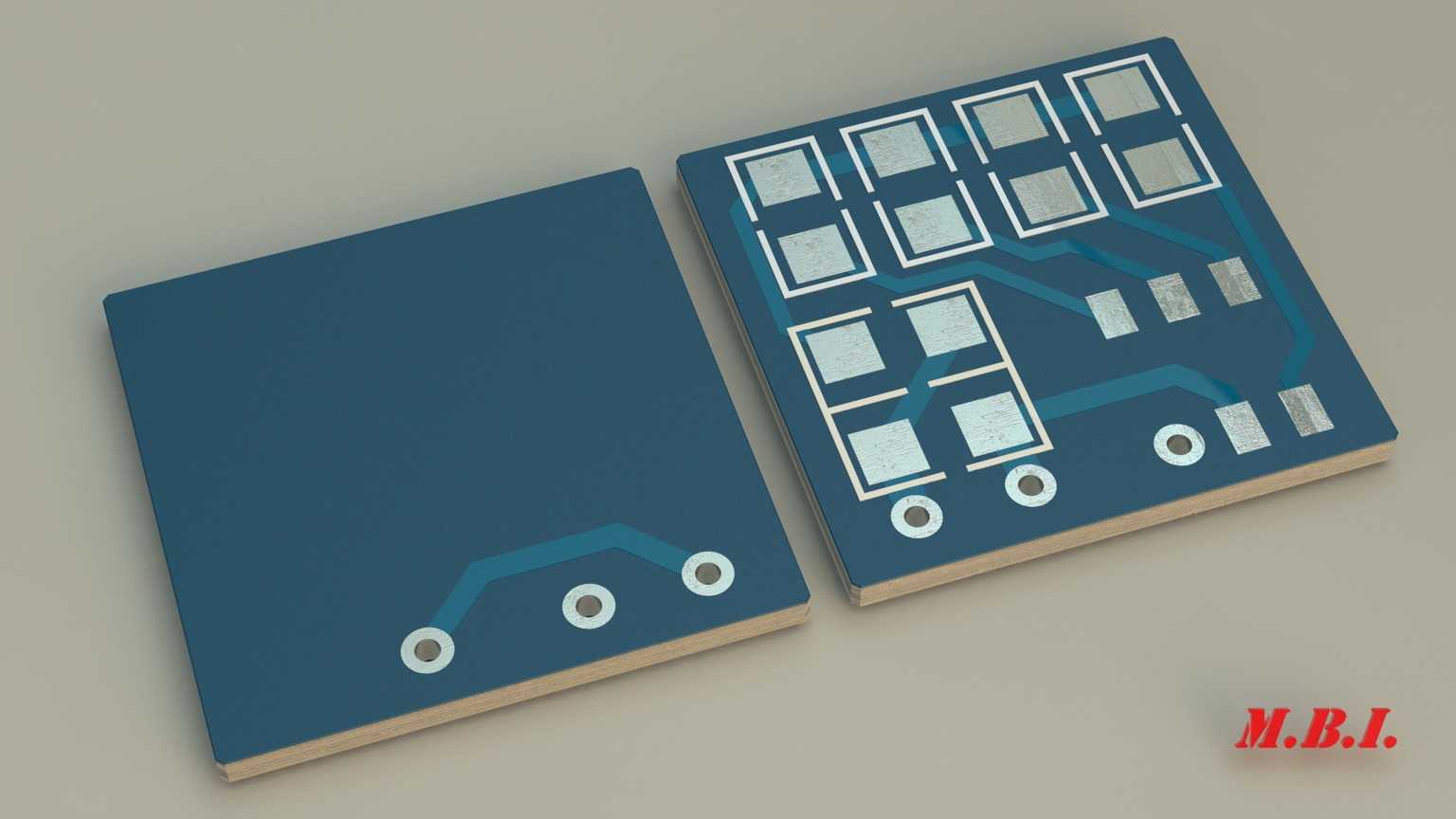

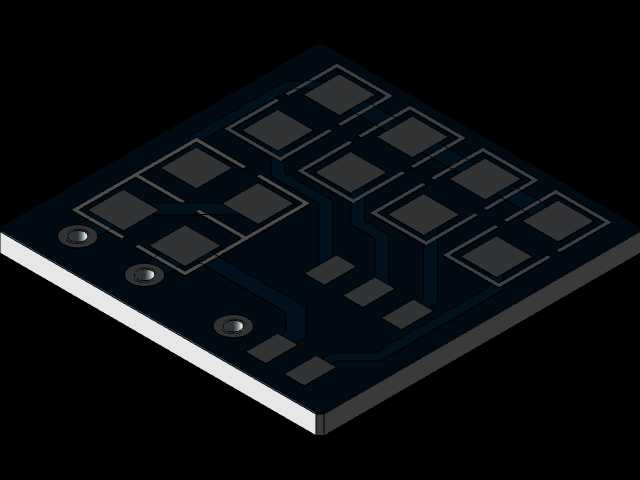

　　从功能特性上看，该板件采用双层PCB布线设计，板基选用常规FR-4环氧玻璃布基材，厚度控制在1.6mm标准规格，板面覆盖哑光蓝阻焊层，既可以在生产环节保护铜箔线路不被氧化、避免焊接过程中出现连锡短路，也能在长期使用中抵御日常的潮气、轻微粉尘侵蚀，提升板件的环境适应性。板面上预留的多组方形焊盘为贴片式LED指示灯的焊接位，按照常规的四段电量指示逻辑排布，分别对应25%、50%、75%、100%四个电量区间，当电池电压处于对应阈值区间时，对应位置的指示灯点亮，使用者可以快速判断剩余电量；板边设置的三个圆形金属化安装孔，孔位做了沉锡处理，既可以作为接线端子通过焊线连接电池正负极与负载端，也可以配合M2规格的铜柱或螺丝完成板件在设备壳体内的固定，安装孔的位置经过排布优化，不会与板上的走线、元件焊盘产生干涉，同时保证固定后板件受力均匀，不会因为设备的轻微震动出现焊点松脱。

　　设计思路上，这款指示板没有采用多余的结构冗余，整体轮廓为规整矩形，长宽尺寸控制在20mm*15mm的极小范围内，能够嵌入到绝大多数小型便携设备的壳体间隙中，不需要为板件单独预留大尺寸安装仓；布线过程中特意将大电流走线段做了加宽处理，降低充放电过程中的线路压降，避免大电流工况下线路发热影响周边元件稳定性，指示灯的走线则做了等长优化，保证不同位置的指示灯供电一致性，避免出现亮度不均的问题；板件边缘做了0.5mm的圆角处理，避免安装过程中尖锐的板边划伤设备内部的导线或者壳体涂层，也能减少PCB生产过程中的板边崩边问题。

　　安装边界方面，该板件的元件全部采用贴片式封装，最高元件高度不超过2mm，安装时只需要预留板件本体厚度加上元件高度的3.6mm垂直空间即可，水平方向上在板件轮廓外预留1mm的安全间隙，就能避免板件与周边结构件、其他电路板发生接触短路；接线端的焊盘位置靠近板边，方便生产组装时进行焊线操作，不需要额外延伸接线端子，进一步压缩了整体占用空间。在实际选型适配过程中，这类指示板可以直接匹配单节3.7V锂电池的电压检测范围，不需要额外增设分压电路，外围元件极少，生产焊接的良率高，后期维护更换成本低；板面上预留的丝印标识位可以根据实际应用需求标注对应接口定义、电量区间标识，避免组装过程中出现接线反接的问题，反接状态下板件不会触发工作，也不会对指示灯、检测电路造成损坏，具备基础的防呆防护能力。不同于集成度极高的智能电源管理板，这款微型指示板的定位就是极简功能、极小体积、极高可靠性，针对不需要复杂电源管理功能、仅需要基础电量指示的低成本应用场景，去掉了所有非必要的功能模块，把结构尺寸压缩到极限，同时保证核心功能的稳定性，在小型数码改装、学生电子设计、批量低成本便携产品开发中都有很高的适配性，结构设计上充分考虑了小空间安装的各类边界限制，焊盘、安装孔、走线的排布都经过实际打样验证，能够直接适配常规SMT贴片生产工艺，不需要定制特殊治具，生产组装的效率更高。
