双节精密万向联轴器结构设计

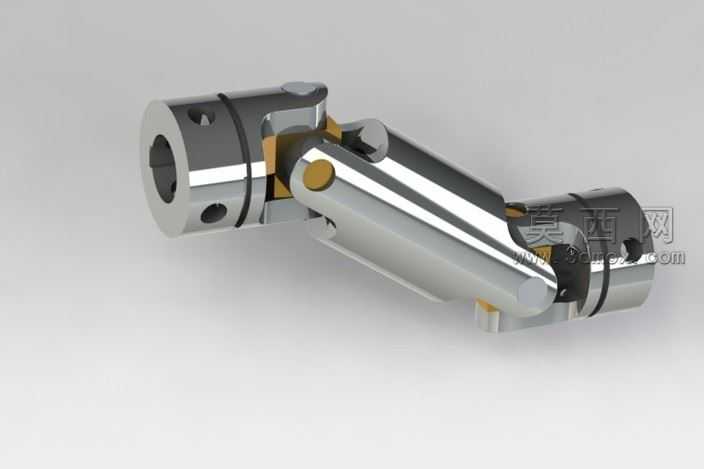

本作品为双节式精密万向联轴器的三维建模设计成果，建模过程中严格遵循机械传动件的设计规范，先通过草图绘制完成两端轴套、中间连接节、十字铰接销、定位衬套等核心部件的轮廓定义，再通过拉伸、旋转、切除等基础特征操作构建各零件的基础实体，针对轴套上的锁紧孔、定位销槽等细节结构，采用异形切除、倒角、圆角等特征细化处理，保证零件结构与实际工业应用中的万向联轴器完全一致。装配阶段按照实际装配逻辑添加配合约束，先将十字铰接销与两端轴套的铰接耳通过同轴心、重合配合完成单节铰接结构的装配，保证铰接部位可实现灵活的角度偏转，再将中间连接节与两组单节铰接结构依次装配，添加对应的同轴与限位配合，完整还原双节万向联轴器的活动自由度，可模拟两轴存在径向偏移、角度偏差时的扭矩传递运动状态。材质与渲染阶段，针对金属部件区分材质属性，主体轴套与中间连接节采用抛光合金钢材质，调整金属粗糙度、反射率参数还原金属表面的亮面镀铬质感，铰接部位的缓冲衬套设置为黄铜材质，添加细微的磨砂质感区分金属材质差异，场景采用柔和的无影布光，添加环境反射贴图提升金属部件的真实质感，渲染输出时调整抗锯齿参数与光影层次，清晰展现联轴器的结构细节与装配关系。设计过程中重点考量双节万向联轴器的传动特性，相较于单节万向联轴器，双节结构可实现更大范围的轴间偏移补偿，同时保证传动过程中输入输出端的转速同步性，各铰接部位的间隙设置符合实际传动件的装配公差要求，既保证活动部位的转动灵活性，又避免过大间隙导致传动过程中产生冲击与回程误差，两端轴套的锁紧孔设计可实现与传动轴的快速固定连接，适配不同直径的传动转轴安装需求，整体结构紧凑，传动可靠，可直接用于机械传动系统的虚拟装配验证、运动仿真分析以及相关教学演示场景。
