红色桁架式桥梁钢结构三维设计作品

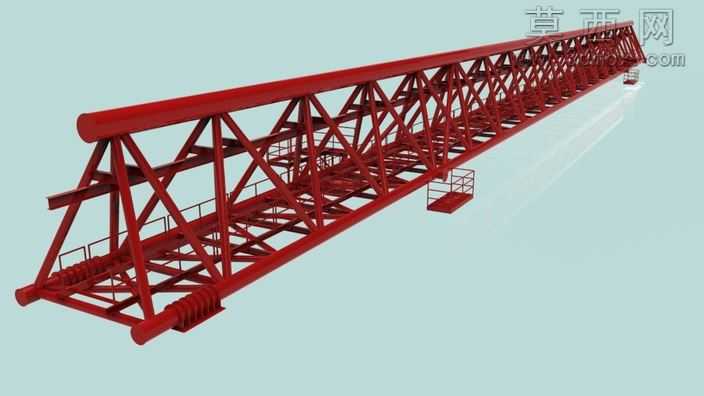

本作品为桁架式桥梁钢结构的三维建模成果，建模过程中严格遵循钢结构桥梁的工程设计规范，先通过基准面搭建确定桥梁整体的长度、宽度与高度比例，以主弦杆作为核心受力构件的定位基准，逐段绘制上下弦杆的三维路径，再对应布置腹杆、斜撑、横联等连接构件，确保所有杆件的连接节点完全对齐，避免出现建模错位导致的结构干涉问题。建模阶段对每一处杆件的截面参数都做了精准设定，还原了实腹式杆件的截面形态，同时对桥梁侧面的检修爬梯、端部的作业平台、附属的防护栏杆等细节结构都做了1:1的还原，没有遗漏工程实际中的附属功能构件。材质渲染阶段，主体钢结构统一采用饱和度较高的红色防锈漆材质，调整材质的金属度与粗糙度参数，模拟出工业钢结构漆面的哑光金属质感，背景选用浅冷色调的纯色背景，突出红色桥体的结构轮廓，渲染时添加了柔和的环境光与定向光源，让桁架的杆件投影层次清晰，能够直观展现每一层杆件的空间排布关系，清晰呈现桁架结构传力路径清晰、整体刚度强、自重较轻的结构特点。设计思路上，优先还原桁架桥的核心受力逻辑，通过三角形腹杆的排布将整体荷载均匀传递到上下主弦杆，保证结构受力合理性的同时，兼顾了工程场景中检修、作业的附属功能需求，所有构件的排布都符合实际桥梁施工的安装逻辑，没有出现违背工程常识的构件设计，可用于钢结构桥梁的结构展示、施工方案演示、工程教学演示等场景，能够直观清晰地展现桁架式桥梁的整体构造与细节组成。
