分布式并网用晶硅光伏组件结构设计

　　做光伏电站结构配套快八年，经手的组件三维模型少说也有上百套，这次的晶硅光伏面板模型，是针对工商业厂房屋顶分布式场景做的结构还原，建模时特意把现场安装常踩的坑都融进了结构细节里。先从实际应用场景说，这类组件目前主要用在三个场景：一是工业厂房屋顶的分布式并网电站，二是山地集中式光伏电站的固定支架阵列，三是户用庭院的离网储能系统，不同场景对组件的边框强度、安装孔位公差要求差得挺多，这次建模优先匹配了工商业屋顶的通用安装规范，毕竟这是目前落地量最大的场景。

　　实际用途上，这块组件的核心作用是把入射的太阳辐射能通过光生伏特效应转换成直流电能，后续接入汇流箱、逆变器就能转换成可用的交流电，单块组件的发电功率对应常规60片晶硅电池片的规格，日常运维里要考虑的积雪载荷、风压载荷，在边框结构设计时都做了对应强化。很多新手建模时容易忽略边框的倒角细节，实际现场安装时，锐边很容易划破施工人员的防滑手套，甚至割破线缆的绝缘层，所以这次的边框外沿做了R1.2的圆角处理，和量产组件的实际工艺完全一致。

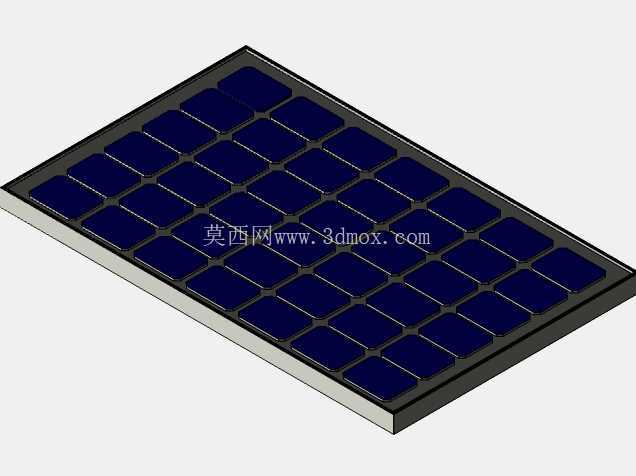

　　产品功能特性这块，除了核心的发电功能，结构上的细节直接决定了组件25年使用寿命内的可靠性。首先是电池片的排布，采用6行10列的规整矩阵排布，每片电池片之间留了2mm的串焊间隙，这个间隙不是随便留的，要考虑热胀冷缩时电池片的形变余量，夏天组件表面温度能到65℃以上，冬天低温环境下能到零下20℃，如果间隙留小了，热胀冷缩产生的应力会直接把电池片挤碎，造成隐裂，直接影响发电效率。然后是表面的钢化玻璃层，建模时做了3.2mm的厚度还原，这是目前量产组件的通用超白压花玻璃厚度，透光率能达到91%以上，表面的压花结构虽然在三维模型里没做微观还原，但安装面的平面度公差按行业标准控制在了1mm以内，避免和EVA胶层贴合时出现气泡。

　　设计思路上，我没有只做外观的曲面拉伸，而是把实际生产的层压结构都做了分层还原：从上到下依次是超白钢化玻璃、EVA胶膜、晶硅电池片阵列、EVA胶膜、TPT背板，最外层是阳极氧化铝边框。边框的型腔结构不是实心的，做了带加强筋的空心型腔，既能减轻整体重量，又能保证整体的结构强度，单块组件的重量控制在18.5kg左右，方便两个人配合抬装，要是做重了，屋顶安装时的人工成本会高很多。接线盒的位置设在组件背面的短边居中位置，建模时留了线缆出线的让位空间，现场布线时线缆可以顺着支架的横梁走，不会出现线缆弯折角度过小导致的线芯断裂问题。

　　外形尺寸和安装边界是做结构配套最核心的参数，这块组件的整体外形尺寸是1650mm×992mm×35mm，和目前主流的60片型组件尺寸完全匹配，安装孔位设在长边边框的背面，距离组件边缘的距离是120mm，孔位是φ9的长圆孔，长圆孔的长度是14mm，用来抵消支架加工时的安装公差，现场安装时不用反复扩孔，能省不少施工时间。安装时的边界条件要特别注意，组件和组件之间的横向间隙要留20mm，纵向间隙留30mm，这个间隙一是给热胀冷缩留形变空间，二是给运维清洁留操作空间，要是间隙留小了，夏天高温时组件边框膨胀互相挤压，很容易造成边框变形甚至玻璃碎裂。另外组件的安装倾角要根据项目所在地的纬度调整，建模时我把安装孔的配合面做了平面度处理，不管是用压块固定还是螺栓直接固定，都能保证贴合面完全接触，不会出现局部应力集中的问题。

　　很多刚入行的结构设计师做光伏配套时，只会照着外形画个方块，忽略了背面的接线盒凸起高度，这个凸起高度是15mm，要是支架的横梁离组件背面的距离留小了，接线盒会直接顶在横梁上，长期受风压震动会把接线盒的焊点震脱，造成组件断路。还有边框的排水槽设计，建模时在边框的下沿做了2mm深的排水槽，下雨时积在组件表面的雨水会顺着排水槽流走，不会在边框位置积水，长期积水会渗进层压结构里，造成电池片PID衰减，直接影响组件的发电寿命。做这类工业产品的三维模型，不是看着像就行，每一个结构细节都要对应实际生产、安装、运维的需求，不然建出来的模型只能做外观渲染，根本没法用来做支架配套、电站布局的工程设计。
