带开槽结构的对开式夹紧阀块

这款对开式开槽夹紧阀块，主要应用在中小通径流体管路的快速接驳、临时测压支路加装以及老旧管线改造的阀组扩展场景中，在化工车间的临时取样管路、液压站的分支调压回路、实验室流体试验台的快换接口段都能见到这类结构的身影。不同于常规一体式阀块的封闭结构，它采用对称剖分的对开设计，中心预留的通孔用于穿装管路或者阀芯杆体，侧面贯通的开槽是整个零件的核心功能结构——安装时不需要从管路端部穿套，直接从侧向卡入目标管位，再通过外圈的锁紧箍或者螺栓拉紧两个剖分面，就能实现阀块在管路上的轴向定位与径向抱紧，大幅降低了已投用管线改造的拆装工作量，避免了常规一体式阀块安装时需要拆卸整段管路、排空管内介质的繁琐工序。

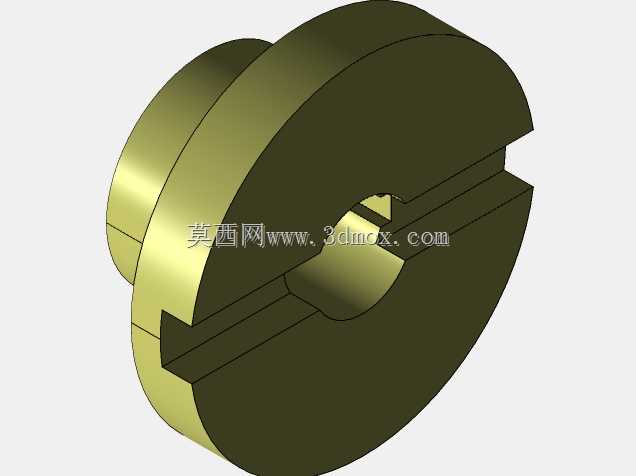

从结构设计逻辑来看，两个剖分的半体在合模后形成完整的圆盘形主体，一侧延伸出的凸台结构是定位止口，安装时这个凸台会嵌入相邻阀组或者管路法兰的定位沉孔内，保证对接时的同轴度，避免出现偏心导致的密封件偏磨、介质泄漏问题。中心通孔的内壁做了轻微的倒角处理，一方面是安装时引导管路或者阀芯顺利穿入，避免锐边划伤密封件表面，另一方面也能减少介质流通时的局部紊流，降低流阻损失。侧面的贯通开槽宽度比中心通孔直径小2mm左右，这个尺寸差是经过受力核算的：既保证卡装时能顺利从侧向卡入对应直径的杆件/管路，又能在两个剖分面被拉紧时，让开槽产生微量的弹性变形，抱紧中心的穿装部件，提供足够的摩擦力抵抗管路内压产生的轴向推力，不需要额外加工键槽或者定位销孔就能实现可靠固定。

从安装边界来看，主体圆盘的外径是根据配套的标准锁紧卡箍尺寸设计的，完全适配通用的喉箍、对开法兰箍的安装尺寸，不需要单独定制锁紧件；轴向总长度控制在常规阀块安装间距的通用范围内，替换原有同规格阀块时不需要调整相邻管路的支撑位置，也不会和周边的管路支架、传感器接头产生空间干涉。零件的所有棱边都做了R0.5的圆角处理，没有尖锐的毛刺边，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在长期承受管路振动、内压波动的工况下，不会在棱边位置产生疲劳裂纹。

实际使用中，这类阀块通常会在中心通孔内壁加工环形密封槽，嵌入O型圈后实现和穿装管路之间的静密封，两个剖分面的结合面则采用平面磨加工达到足够的平面度，合紧后不需要额外加密封垫就能实现结合面的密封，减少了密封件的数量，也降低了后续维护时密封件更换的成本。在液压系统的应急维修场景中，这种结构的阀块可以在不排空系统液压油的情况下完成加装，大幅缩短设备停机时间；在流体试验台的搭建中，它可以灵活调整在管路上的安装位置，方便快速接入压力、流量传感器，不需要重新切割管路焊接接头。设计时特意控制了两个半体的重量差，保证合装后整体的动平衡性能，在有轻微振动的管路上使用时不会出现偏心松动的问题，适配的工作压力范围覆盖低压到中压的常规流体输送场景，完全能满足通用工业管路的使用需求。
