无人机用BDUAV2204-260KV外转子无刷电机

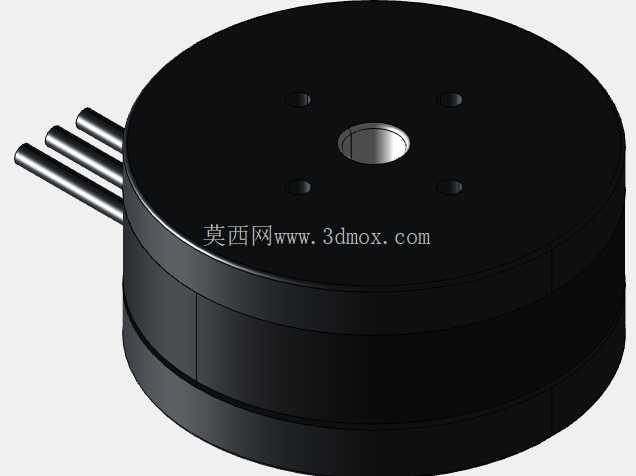

　　这款外转子无刷电机的结构设计完全围绕多旋翼无人机的低空作业需求展开，日常作业中常被搭载在中小型航拍无人机、植保作业无人机以及小型穿越机上，作为核心动力输出部件承担旋翼的扭矩传递与转速输出任务。从结构布局来看，采用外转子设计的核心逻辑是让转子外壳直接与螺旋桨安装座连接，省去了传统内转子电机额外的传动连接结构，既降低了动力传递过程中的扭矩损耗，也减少了整体结构的零件数量，提升动力系统的可靠性。电机顶部的安装端面预留了四个对称分布的螺纹安装孔，中心设置贯穿式轴孔，安装时可以直接通过螺丝将电机定子基座固定在无人机机臂末端的电机安装座上，转子端直接匹配对应规格的螺旋桨快拆座，不需要额外设计转接结构，适配市面上主流的中小型多旋翼机架安装孔位。

　　出线端采用三根并排的耐高温硅胶动力线，直接从定子侧部引出，布线时可以顺着机臂内部的走线槽延伸至电调安装位，避免线材外露在旋翼旋转范围内造成干涉，也能减少飞行过程中线材的风阻。设计过程中优先考虑了动力输出的线性度，260KV的参数设定让电机在搭配对应规格螺旋桨时，能够在中低转速区间输出足够的扭矩，带动螺旋桨产生稳定升力，不会出现低转速下扭矩不足导致的旋翼抖动问题，同时在满油门工况下也能保持转速的平稳输出，适配无人机悬停、匀速巡航、快速机动等不同飞行状态的动力需求。

　　定子绕组采用集中式绕线布局，配合高牌号磁钢的转子结构，能够在轻量化的体积下实现更高的功率密度，整体外壳采用高强度铝合金材质，既能够保证转子旋转过程中的结构强度，也能通过金属外壳快速导出绕组工作产生的热量，避免长时间大负载工作下出现绕组过热退磁的问题。安装边界上，电机整体为扁圆柱型结构，径向尺寸控制紧凑，轴向高度较低，安装到机臂后不会占用过多的机臂上方空间，能够给飞控、GPS模块等机载电子设备留出足够的安装位置，同时较低的重心设计也能减少电机自身重量对无人机整机重心分布的影响，提升飞行过程中的姿态稳定性。

　　转子外壳与定子基座之间预留了均匀的配合间隙，既能够保证转子旋转过程中不会与定子发生摩擦，也能在飞行过程中利用旋翼产生的下行气流穿过间隙带走电机内部的热量，实现被动散热，不需要额外加装散热风扇，进一步降低动力系统的整体重量。在实际选型适配过程中，这款电机的安装孔位、轴径尺寸都经过标准化设计，能够直接替换同规格的其他型号外转子无刷电机，不需要对机架结构进行二次修改，降低无人机组装和维护过程中的配件替换成本。电机的出线长度也经过适配优化，能够满足多数中小型多旋翼无人机机臂长度的布线需求，不需要额外延长动力线，减少接线节点带来的接触电阻问题，提升动力系统的供电稳定性。结构细节上，电机的轴承采用双轴承支撑布局，分别布置在定子轴的上下两端，能够承受螺旋桨旋转过程中产生的径向和轴向载荷，减少长时间运行后的轴承旷量，延长电机的使用寿命，即使在频繁起降、大机动飞行的工况下，也能保持转子的旋转精度，避免出现旋翼震动导致的航拍画面抖动问题。
