Creo平台电气柜内部参数化线束三维布线设计

　　在工业电气控制柜、电源变压设备的整机设计流程中，线束布线一直是容易被前期设计忽略、却直接影响后期装配效率与设备运行可靠性的核心环节。以往很多项目里，布线工作都留给现场装配人员凭经验完成，经常出现线束长度冗余过多挤占柜内空间、走线与发热元件距离不足加速绝缘老化、不同回路线束交叉干扰影响控制信号稳定性、接插件端预留长度不足无法完成端子压接等问题，严重时甚至需要在样机调试阶段重新裁线布线，拖慢整个项目的落地周期。这套参数化的三维布线方案，就是针对柜内多点位电气连接场景搭建的，覆盖了从进线端电源模块、中间回路转接端子到末端负载接插件的全路径走线规划，完全贴合柜内安装板的实际布局边界。

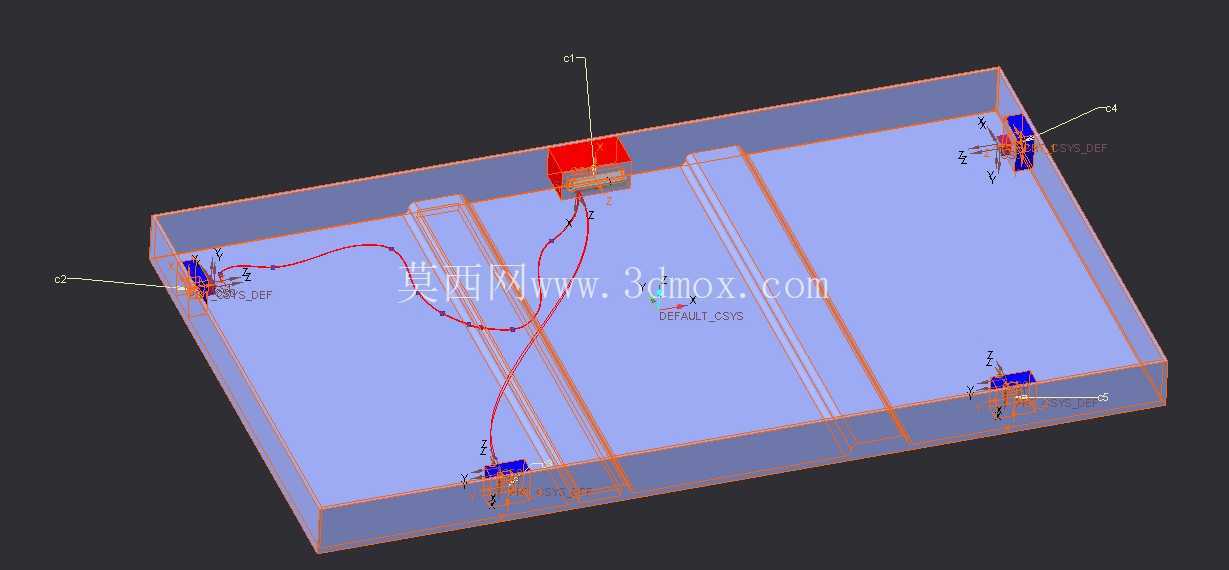

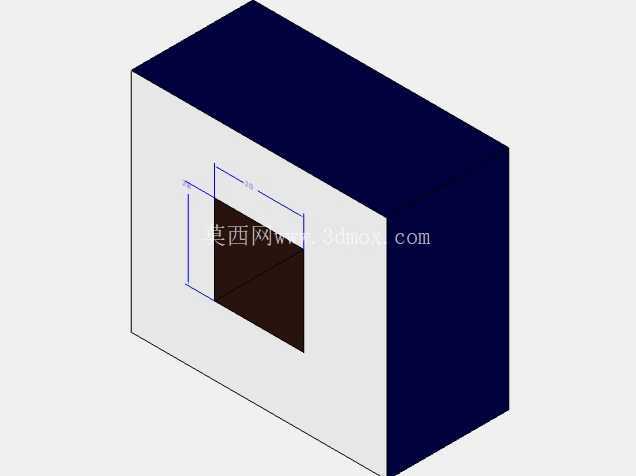

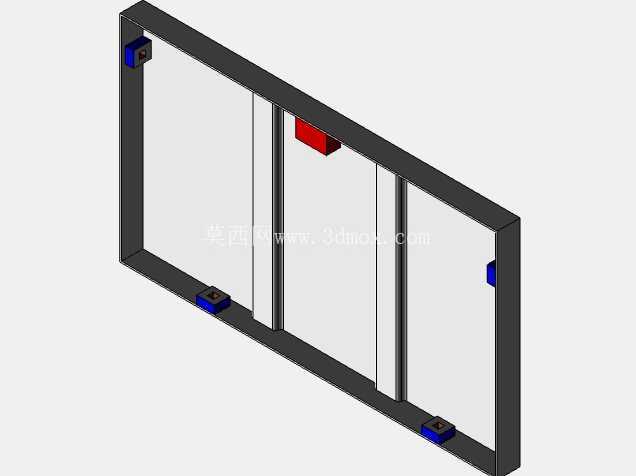

　　设计过程中首先锁定了柜内所有需要接线的元器件安装坐标，包括左上角的电源输入模块、三个侧壁位置的转接端子排、底部的信号采集端子，所有接插件的端口坐标系都与元器件模型做了装配约束绑定，只要调整元器件的安装位置，对应的线束端点就会自动跟随更新，不需要重新手动绘制走线路径。走线规则的设定完全贴合电气装配的工艺要求：强电回路与弱电信号回路分别沿柜内两侧的走线槽敷设，两类线束的平行间距保持在20mm以上，避免强电交变磁场对弱电信号产生干扰；所有线束转弯处都设置了不小于线束直径3倍的弯曲半径，防止线芯因弯折角度过小出现断芯、绝缘层破损的问题；线束每隔150mm设置一个扎带固定点，固定点的位置自动对齐走线槽的安装孔位，不需要后期手动调整扎带位置。

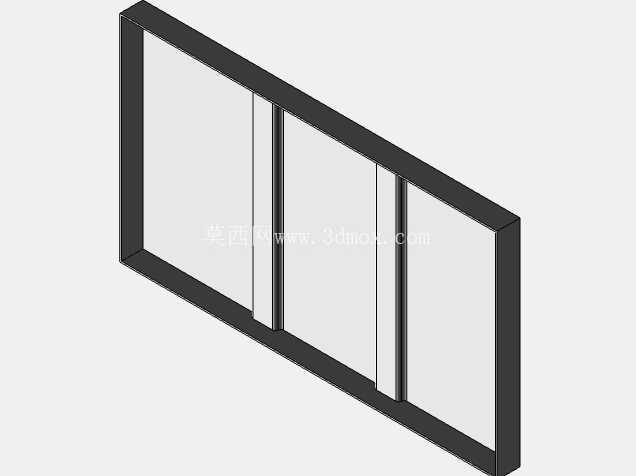

　　从安装边界来看，整个布线方案完全适配柜内的有效安装空间，线束与柜体内壁的最小距离保持在10mm以上，避开了柜内预留的散热风道位置，不会阻挡冷却气流的流通路径；线束与发热元件（比如电源模块的散热片）的最小距离保持在30mm以上，即使设备满负荷运行时散热片温度升高，也不会对线束的绝缘层造成热老化损伤。每一段线束的长度都通过三维路径自动计算生成，导出的线长数据可以直接给到线束加工部门进行预裁线、预装端子，不需要装配人员现场测量裁线，能将柜内布线的装配时间缩短40%以上，同时也能避免现场裁线产生的线头等杂物遗留在柜内造成电气短路隐患。

　　参数化设计的核心优势还在于设计迭代的效率提升，当项目需要调整元器件布局、更换不同规格的接插件时，只需要修改对应的布局参数或者替换接插件模型，整个布线系统就会自动重新计算走线路径、更新线长数据、校验安全距离，不需要设计人员重新逐段绘制线束，大幅减少了设计变更带来的重复工作量。在实际的设备装配场景中，这套布线方案还能提前校验干涉问题：比如线束是否会与柜内安装的铜排、结构加强筋、开关操作机构产生运动干涉，在三维设计阶段就把所有干涉问题排查解决，避免样机装配时才发现问题导致的返工。另外，布线设计中还预留了10%左右的备用线芯长度，方便后期设备维护时的线路调整，备用线的走线路径也与主回路线束同步规划，不会出现备用线随意摆放杂乱的问题。对于电源变压类设备来说，内部线束的规整度不仅是装配工艺美观的问题，更直接关系到设备的长期运行稳定性：规整的线束布局能让柜内散热更均匀，减少局部积热的问题；清晰的走线走向也能让后期维护人员快速排查线路故障，减少设备停机维护的时间。这套三维布线方案完全遵循电气装配的工艺规范，所有的设计参数都来自实际生产装配的经验积累，不是脱离工艺的理想化建模，能直接对接生产环节，从设计端就打通线束加工、柜内装配的全流程数据，减少不同环节之间的沟通误差。
