这套电力节能套件的三维结构,完整还原了工业现场常用低压节能控制柜的内部装配逻辑,从柜体框架到每一个电气元件的安装位都做了精准还原,适合做配电设备设计、柜内布局校核的从业者参考。日常在工业厂房、商业配电、中小型生产车间的配电回路里,这类节能柜主要承担末端配电的电能优化、回路控制、负载保护功能,针对电机类、照明类混合负载做无功补偿与谐波抑制,降低线路无功损耗,避免末端电压波动影响设备运行。

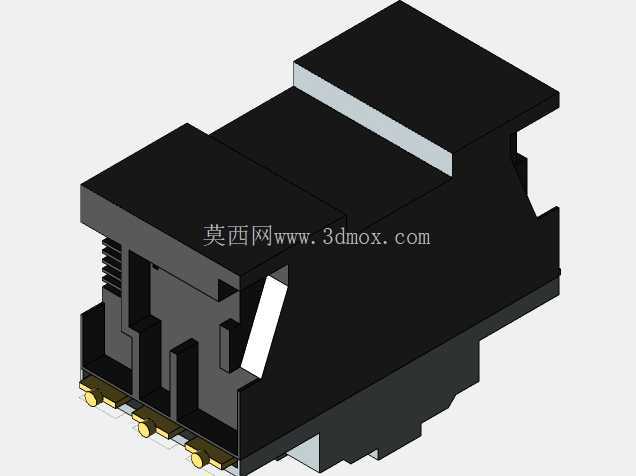

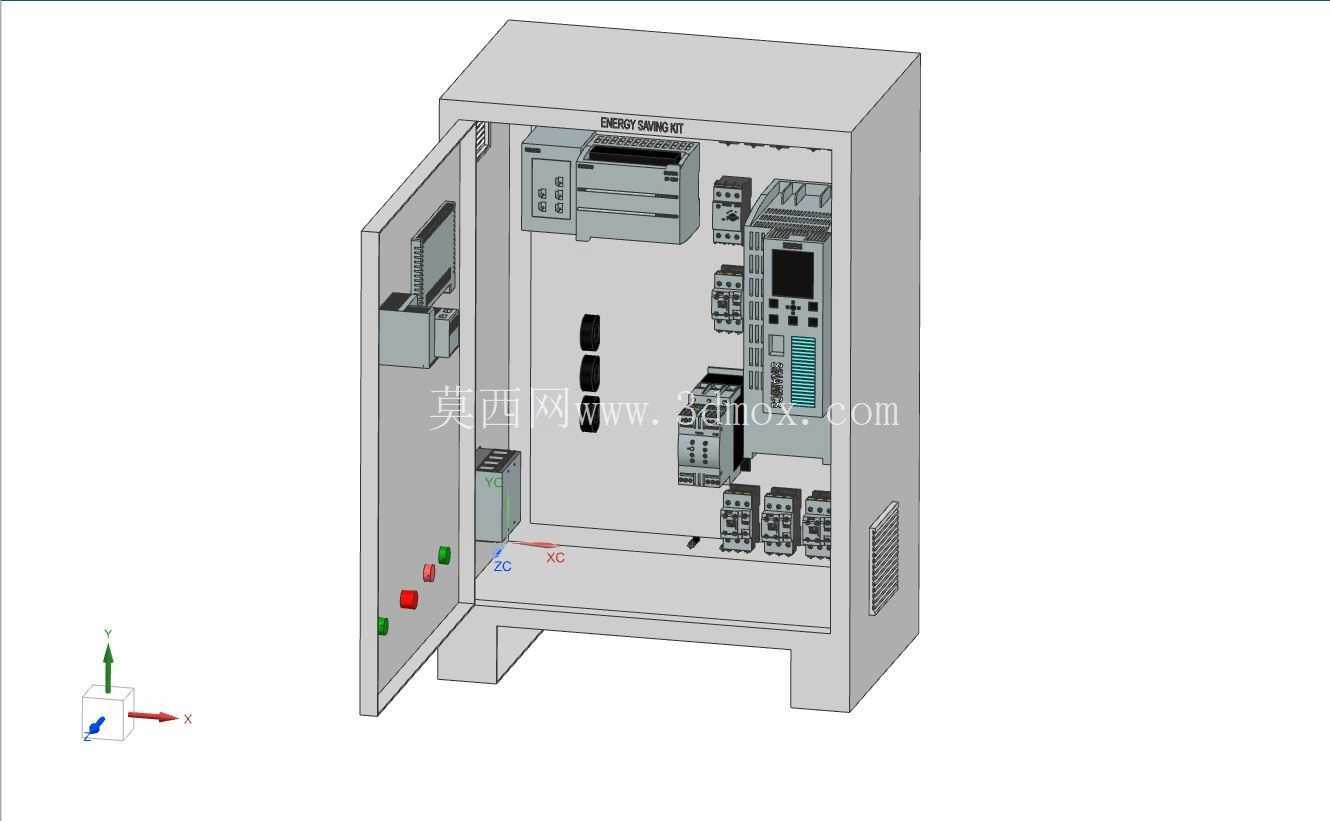

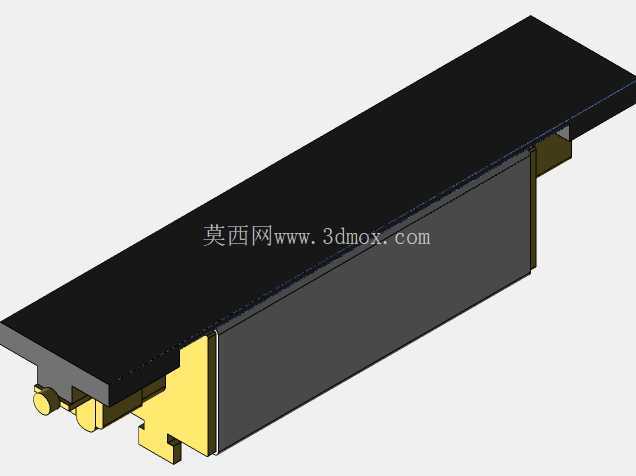

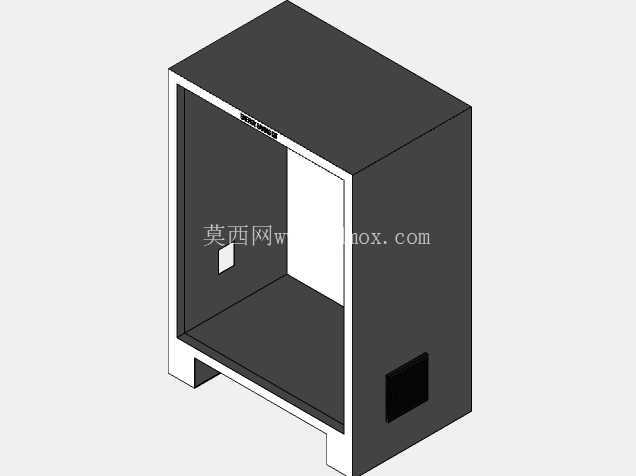

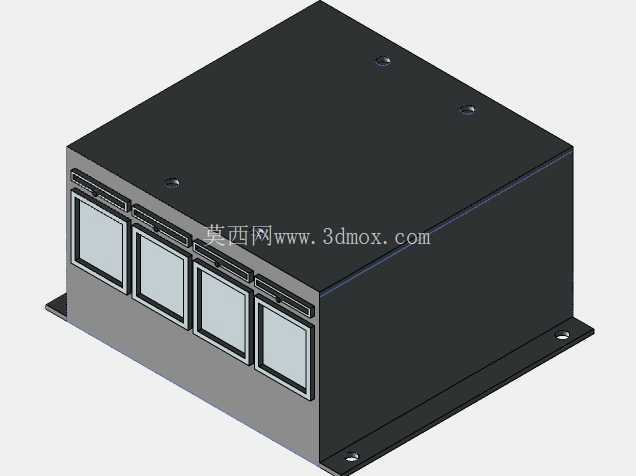

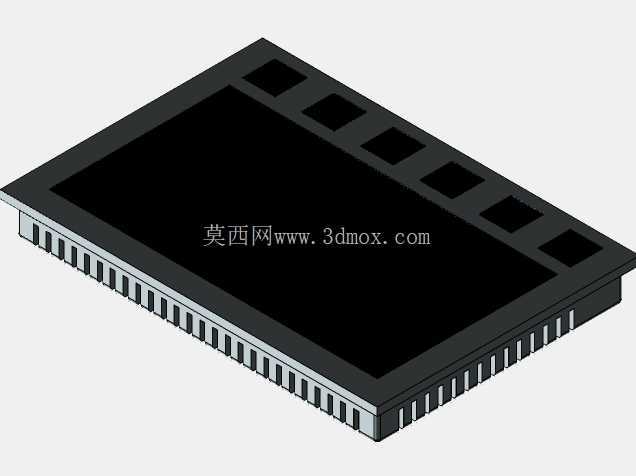

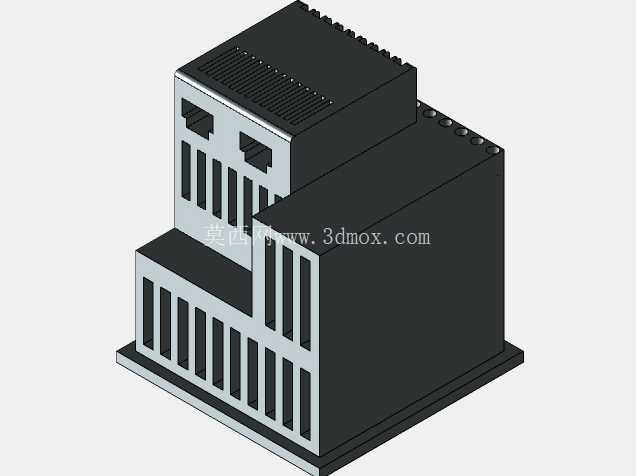

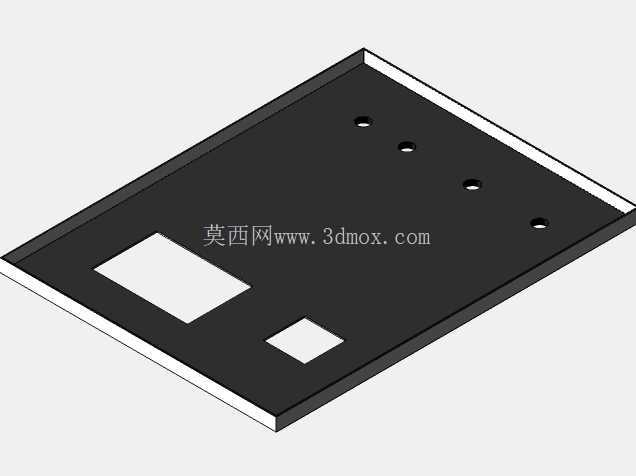

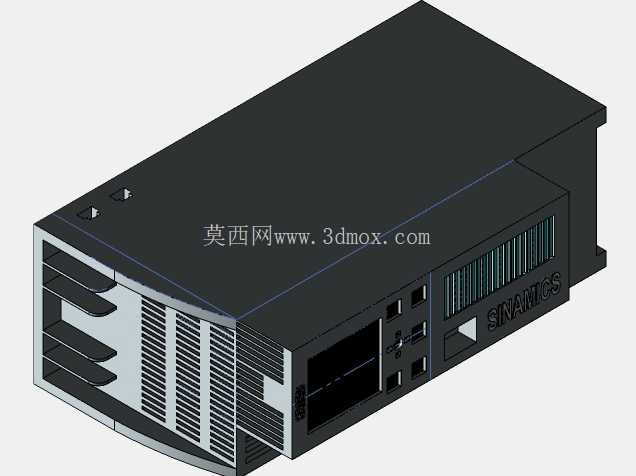

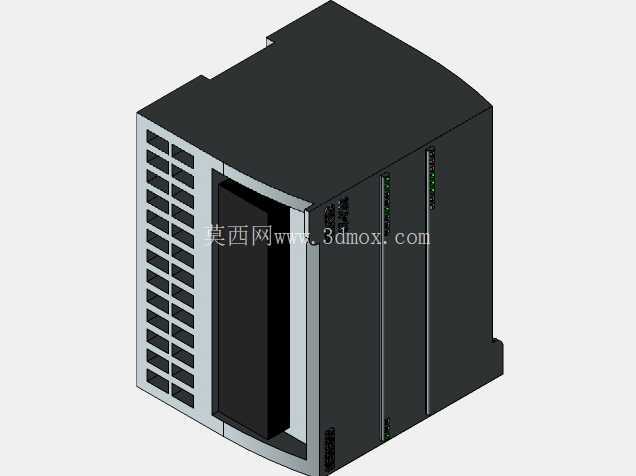

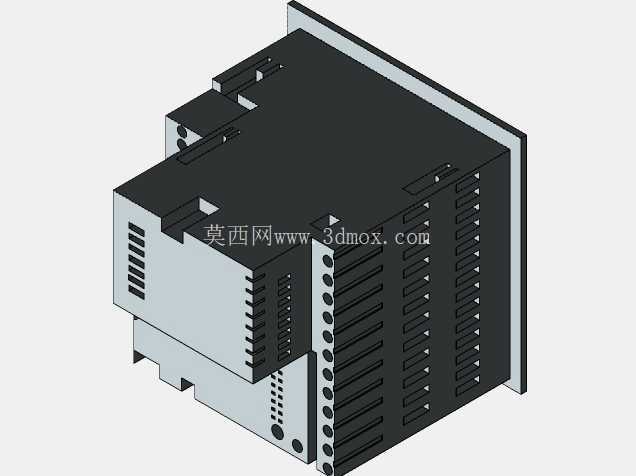

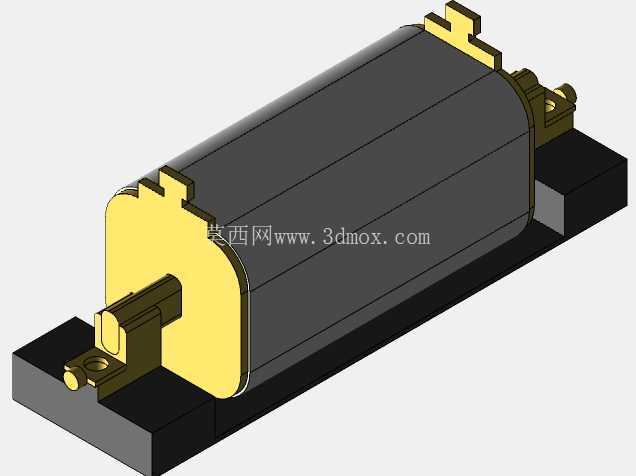

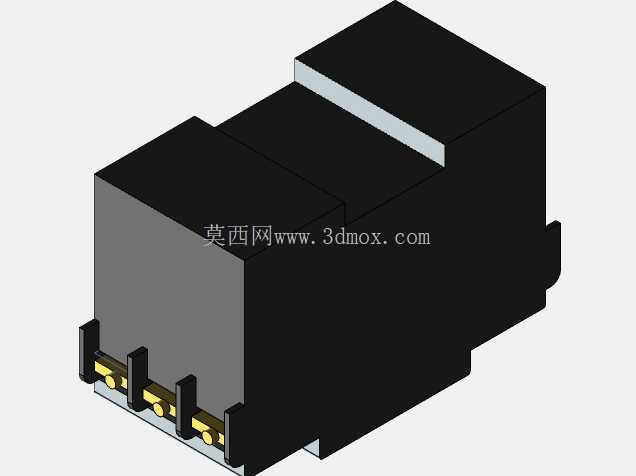

从结构设计来看,柜体采用落地式安装结构,底部预留了100mm高度的支撑脚,既可以避免地面潮气直接侵入柜内,也给底部进出线预留了电缆弯曲的空间,柜身采用1.5mm厚冷轧钢板折弯成型,前门为单开门结构,门轴设置在左侧,开门角度可达120度,方便日常运维时操作柜内元件,门内侧预留了线槽安装位,可以走二次控制回路的细线,避免强电弱电交叉干扰。柜内的安装板采用镀锌钢板材质,元件排布遵循从上到下、从强到弱的排布逻辑:最上方安装主进线断路器与电能计量模块,方便进线电缆从柜顶引入后直接接驳,减少主回路的走线长度;中部核心区域安装节能控制模块、PLC控制单元与接触器组,这个位置刚好对应人站立操作的视线高度,调试时不需要弯腰或者登高就能观察模块运行指示灯、操作参数设置按键;下方预留了三个出线回路的断路器安装位,对应不同的负载出线,电缆可以从柜体底部的穿线孔引出,每个穿线孔都预留了护线套的安装位,避免电缆外皮被钢板切口割破。

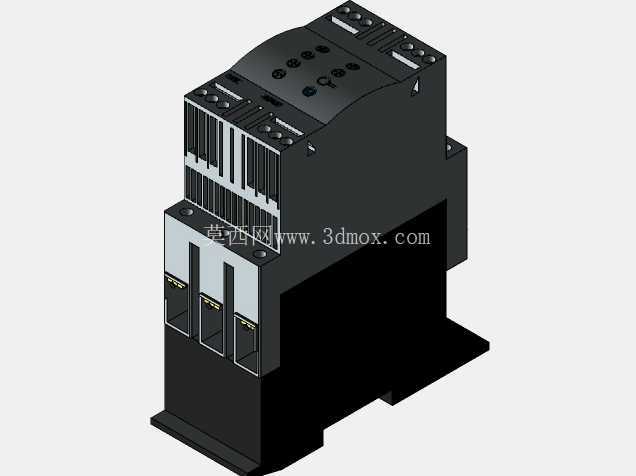

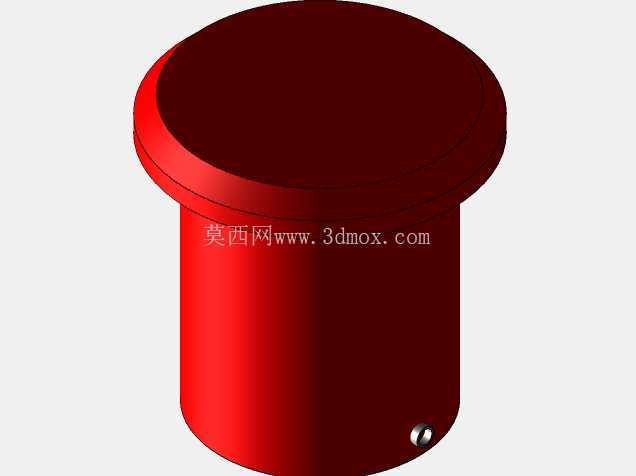

设计时充分考虑了安装边界的预留:柜内元件与柜门的距离预留了30mm的安全间隙,避免关门时挤压到元件表面的操作按键或者接线端子;元件左右两侧与柜壁的距离预留了20mm的走线空间,方便主回路铜排或者电缆沿着柜侧的线槽排布;发热元件比如接触器、节能模块的上方没有遮挡元件,预留了40mm的散热空间,柜侧对应位置开了通风百叶窗,形成自然对流的散热通道,不需要额外加装散热风扇就能满足常规负载下的散热需求,降低后期运维的风扇更换成本。柜门上还预留了启停按钮、状态指示灯的安装位,分别对应电源指示、运行指示、故障指示,以及启动、停止、急停三个操作按钮,按钮排布遵循操作习惯,急停按钮采用红色蘑菇头样式,安装在最容易触碰的柜门右下侧,遇到紧急情况时可以快速拍下切断回路。
在实际选型适配时,这套结构可以适配额定电流63A以下的末端节能回路,柜内的安装孔位按照通用电气元件的安装尺寸做了标准化预留,不管是替换不同品牌的接触器还是控制模块,都不需要重新在安装板上打孔,只需要调整导轨上的元件位置即可。柜内的主回路走线采用线槽与线卡结合的固定方式,强电回路走右侧竖向线槽,二次控制回路走左侧竖向线槽,两类线槽之间预留了15mm的隔离距离,避免强电对控制信号产生电磁干扰。接线端子排统一安装在安装板最下方,每个端子都预留了标识位,方便后期查线维护,端子排与柜底穿线孔的距离预留了80mm,方便电缆做头、绑扎固定。整个柜体的外形尺寸控制在宽600mm、深400mm、高1200mm的常规落地柜尺寸范围内,不需要额外定制安装基础,直接放置在水平地面上用膨胀螺栓固定底部支撑脚即可,安装时需要注意柜顶与上方桥架的距离预留至少200mm,方便进线电缆的引入与弯曲,柜前预留至少800mm的操作维护空间,保证开门操作、元件更换时有足够的作业空间。
