Arduino控制球杆平衡实验装置结构设计

　　这套球杆平衡装置主要面向自动控制原理教学实验、嵌入式控制算法验证场景，是高校自动化专业、机器人工程专业开展经典控制理论、PID参数整定、现代控制算法落地验证的常用实体实验载体，也可用于青少年科创教育中的控制逻辑启蒙演示，相比纯软件仿真环境，实体装置能直观呈现控制滞后、机械间隙、摩擦阻尼等实际工程中无法忽略的非线性因素，帮助学习者建立从理论算法到实体落地的工程思维。装置核心功能是通过执行机构调整倾斜梁的角度，让放置在梁面上的球体能够稳定停留在梁的指定位置，或是按照预设轨迹在梁上往复移动，完整实现位置检测、偏差计算、控制量输出、执行机构动作的闭环控制链路。

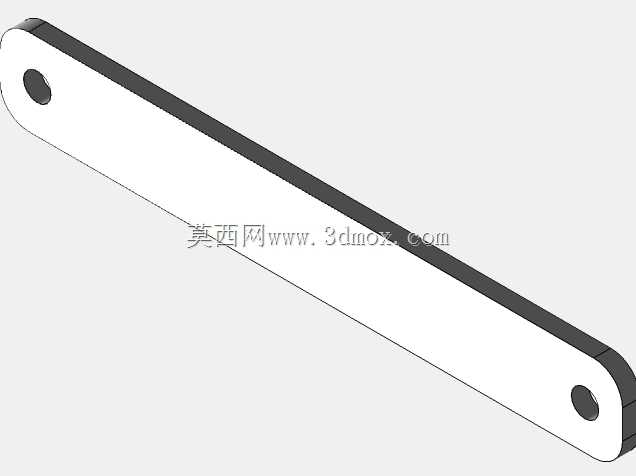

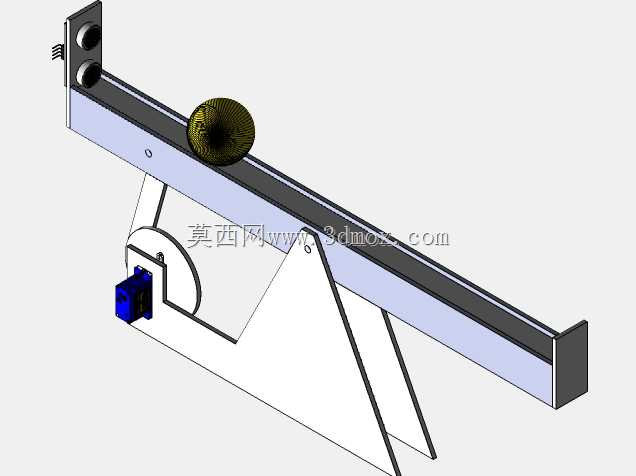

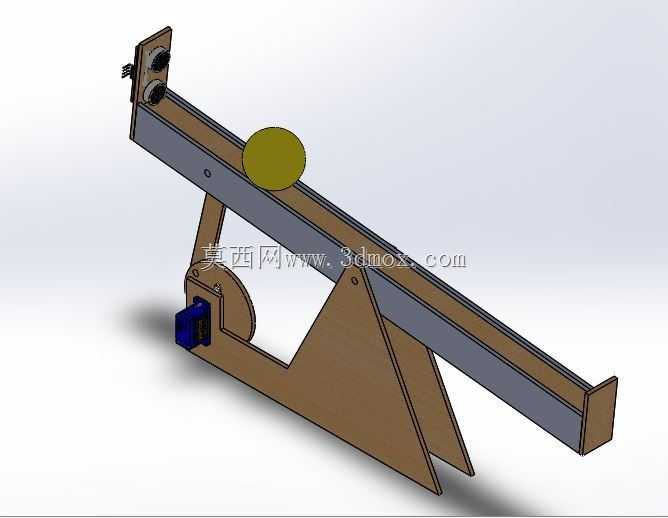

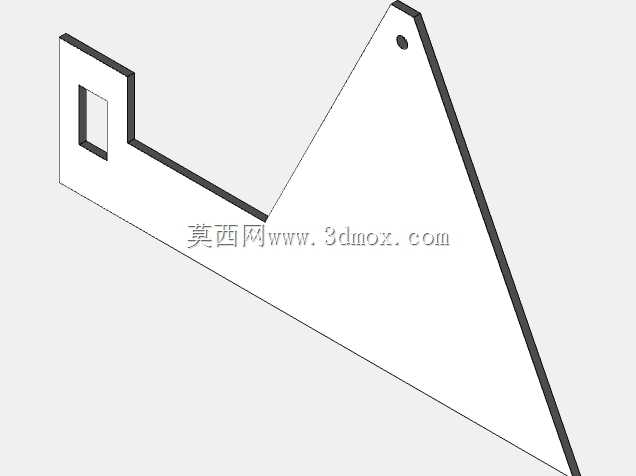

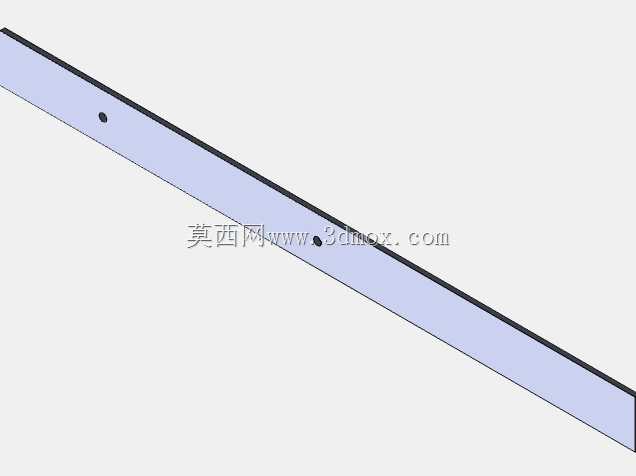

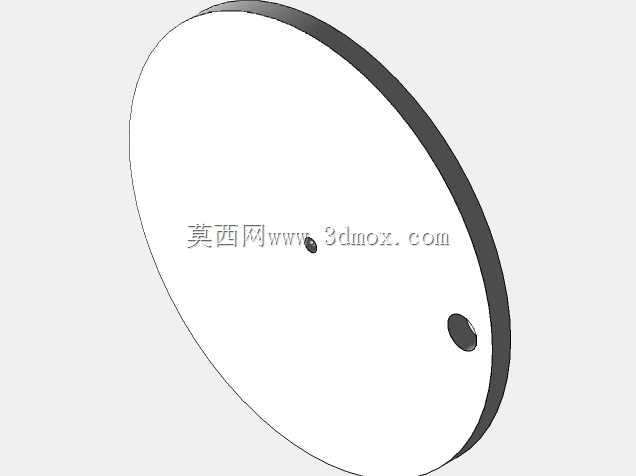

　　从结构设计逻辑来看，整套装置采用模块化拆分思路，主要分为支撑基座、倾斜梁组件、舵机驱动组件、球体位置检测单元四个部分。支撑基座采用三角形稳定支撑结构，两块立式支撑板通过底部横撑连接，形成足够的支撑刚度，避免舵机动作时基座出现晃动干扰控制精度，支撑板上预留了倾斜梁的旋转铰接孔位，孔位同轴度公差控制在0.1mm以内，减少梁转动时的卡滞阻力；倾斜梁采用矩形截面的长条型材结构，梁面做平整化处理，两侧设置有限位挡边，防止球体滚动过程中从梁侧滑落，梁的一端通过铰接轴与基座连接，作为角度摆动的旋转支点，梁的下侧预留了与舵机摇臂连接的传动槽，舵机摇臂的滑动销嵌入槽内，将舵机的旋转运动转化为倾斜梁的上下摆动，这种传动结构可以在舵机±45度的转动行程内，实现倾斜梁±15度的角度调整范围，足够覆盖球体从梁一端滚动到另一端所需的倾角变化量。

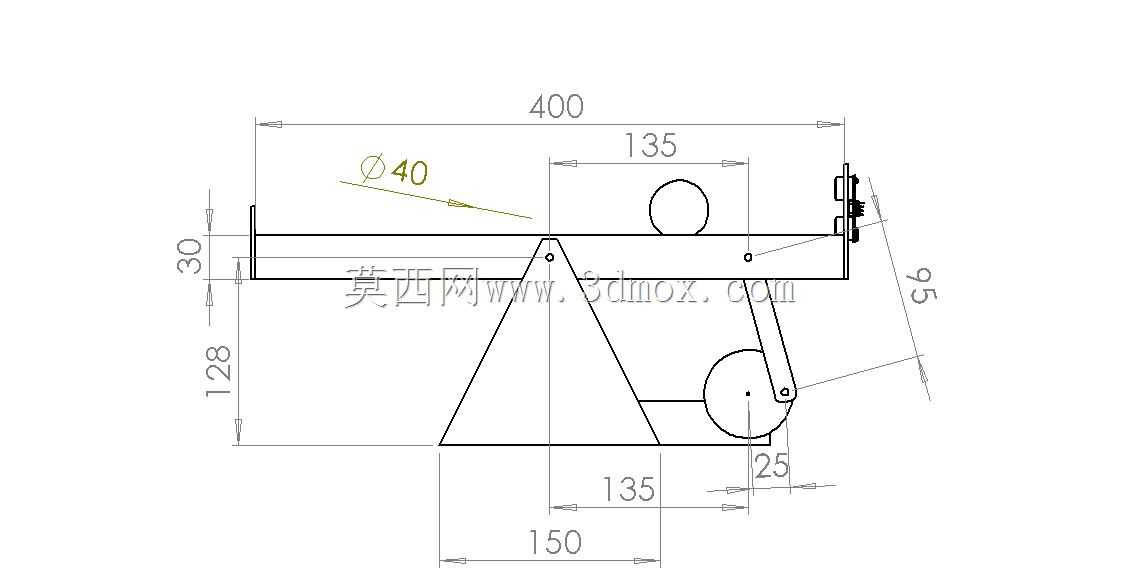

　　舵机驱动组件固定在基座靠近铰接点的一侧，安装座设计有长条形调节孔，可以微调舵机的安装位置，消除传动间隙，避免控制过程中出现回差震荡；球体采用标准硬质光滑圆球，滚动阻力小，能灵敏响应梁的倾角变化，位置检测可根据方案不同选择红外测距、电阻式位置传感或是视觉识别方案，梁体上预留了传感器安装的走线槽与固定孔位，方便不同检测方案的改装适配。从安装边界尺寸来看，整套装置展开后总长度约450mm，基座支撑宽度约120mm，最高点距离安装台面约200mm，占用桌面空间小，不需要额外的固定安装，放置在平整实验台面上即可稳定运行，整体重量控制在1.2kg以内，方便搬运与课堂流转。

　　结构设计过程中充分考虑了教学场景的耐用性需求，所有铰接位置都采用耐磨的衬套结构，减少长期反复转动带来的磨损，梁体与基座的板材采用激光切割加工，加工精度高，装配时不需要复杂的工装，按照装配指引即可快速完成组装，各部件之间采用标准紧固件连接，易损件更换方便。在实际使用过程中，这套装置可以完成多类控制实验：基础的PID参数整定实验，通过调整比例、积分、微分参数观察球体的位置响应曲线，理解不同参数对控制超调量、稳定时间、稳态误差的影响；也可以开展进阶的模糊控制、自适应控制算法验证，对比不同控制算法在存在外部扰动（比如轻推球体、改变台面水平度）时的抗干扰能力；还可以扩展接入物联网模块，实现远程控制与实验数据的云端采集。结构设计上特意将所有传动部件外露，没有做封闭式外壳，方便学习者直观观察整个机构的运动传递过程，理解机械结构与控制算法之间的匹配关系——比如舵机的响应速度、梁的转动阻尼、球体的滚动摩擦系数这些机械参数，都会直接影响最终的控制效果，算法参数必须结合实际机械特性调整才能达到理想的平衡状态，这也是实体实验装置相比虚拟仿真最核心的价值，能让使用者跳出纯算法的思维局限，建立机电一体化的系统设计思维。
