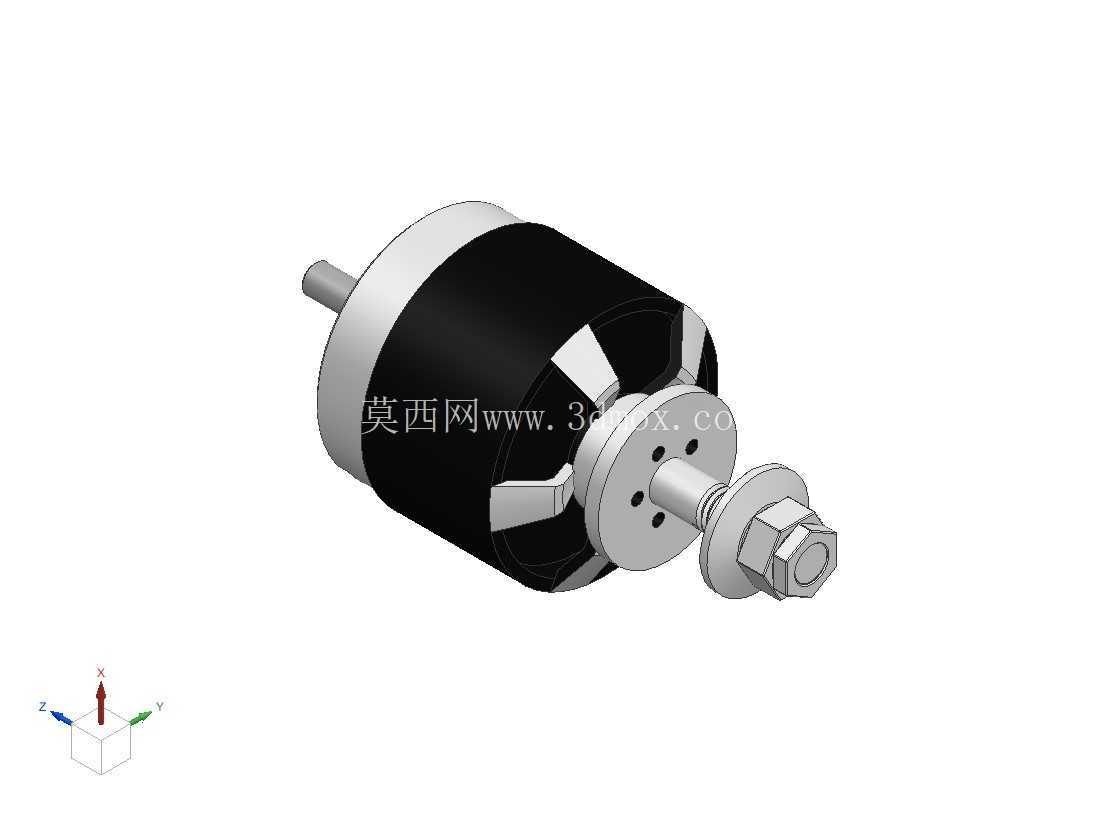

外转子无刷直流电动机三维结构设计

　　这款外转子结构的动力部件，在航模动力配套、小型工业传动装置、便携电动工具领域有着非常广泛的应用场景，区别于传统内转子电机的结构布局，它将永磁磁极直接布置在随输出轴同步转动的外壳内侧，定子绕组固定在中心基座上，这种结构能在相同体积下获得更大的扭矩输出密度，适配对动力重量比要求较高的安装场景。从实际使用的角度来看，这类电机的核心作用是将电能转化为旋转机械能，为搭载的设备提供持续稳定的动力输出，相比同功率等级的有刷电机，它取消了碳刷与换向器的物理接触结构，运行过程中不存在换向火花与碳刷磨损问题，连续运转寿命更长，维护成本更低，同时运转时的电磁噪音也能控制在较低水平，适合对运行稳定性有要求的配套场景。

　　在功能特性层面，该结构的电机转子外壳同时承担散热壳体的作用，转动过程中外壳表面的空气流动能直接带走绕组工作产生的热量，散热效率比封闭内转子结构更有优势，输出端预留的轴伸位置设计了标准的螺纹安装段与锁紧螺母结构，可以直接适配螺旋桨、同步带轮、小型传动齿轮等不同负载连接件，不需要额外设计转接结构，降低配套设备的结构设计复杂度。从设计思路上拆解这个模型，首先是确定定子与转子的同轴度基准，中心定子基座的安装孔位与输出轴的轴承位采用了同轴度公差约束，两端的轴承位分别承载径向载荷与少量轴向载荷，抵消运转过程中负载带来的径向跳动；转子磁钢采用内嵌式固定在外壳内壁，避免高速转动时磁钢受离心力作用出现脱落问题，外壳的端盖与输出轴采用过盈配合加止动螺丝的固定方式，保证扭矩传递的可靠性。

　　在外形尺寸与安装边界方面，这类电机的主体外径属于中小功率等级的常规尺寸，整体轴向长度包含输出轴与锁紧螺母的总长度，在配套设备设计时需要预留足够的轴向安装空间，径向方向上外壳为旋转体，不存在突出的结构干涉点，安装固定依靠中心定子基座上的四个均布安装孔，孔位的节圆直径是配套安装座设计的核心尺寸参数，输出轴的直径为标准公制尺寸，适配常规的传动连接件孔径，轴伸长度预留了足够的负载安装空间，锁紧螺母的六角外形可以使用标准扳手进行紧固操作，不需要定制专用工装。

　　在实际选型配套时，需要注意电机的安装面与设备基座的贴合度，保证定子部分固定牢靠，避免运转时出现共振问题，输出端连接负载时要做动平衡校准，尤其是高转速应用场景下，不平衡量会带来额外的振动载荷，影响轴承的使用寿命。模型完整还原了电机的内部结构与外部安装特征，定子部分的绕组排布、转子磁钢的位置、轴承的装配位置、输出轴的连接结构都做了准确的还原，可以直接用于配套设备的装配干涉检查、安装布局模拟，也可以作为同类型电机结构设计的参考蓝本，帮助结构工程师快速完成动力部件的选型匹配与安装结构设计，减少从零开始建模的重复工作量。在结构细节上，输出轴与转子端盖的配合位置设计了定位轴肩，保证转子装配时的轴向位置精度，两端的轴承分别嵌入定子基座的轴承室与转子端盖的中心孔内，装配后不存在轴向窜动间隙，定子基座上的出线槽位置预留了足够的走线空间，方便绕组引线的引出与固定，避免转动部件与引线出现摩擦干涉。
