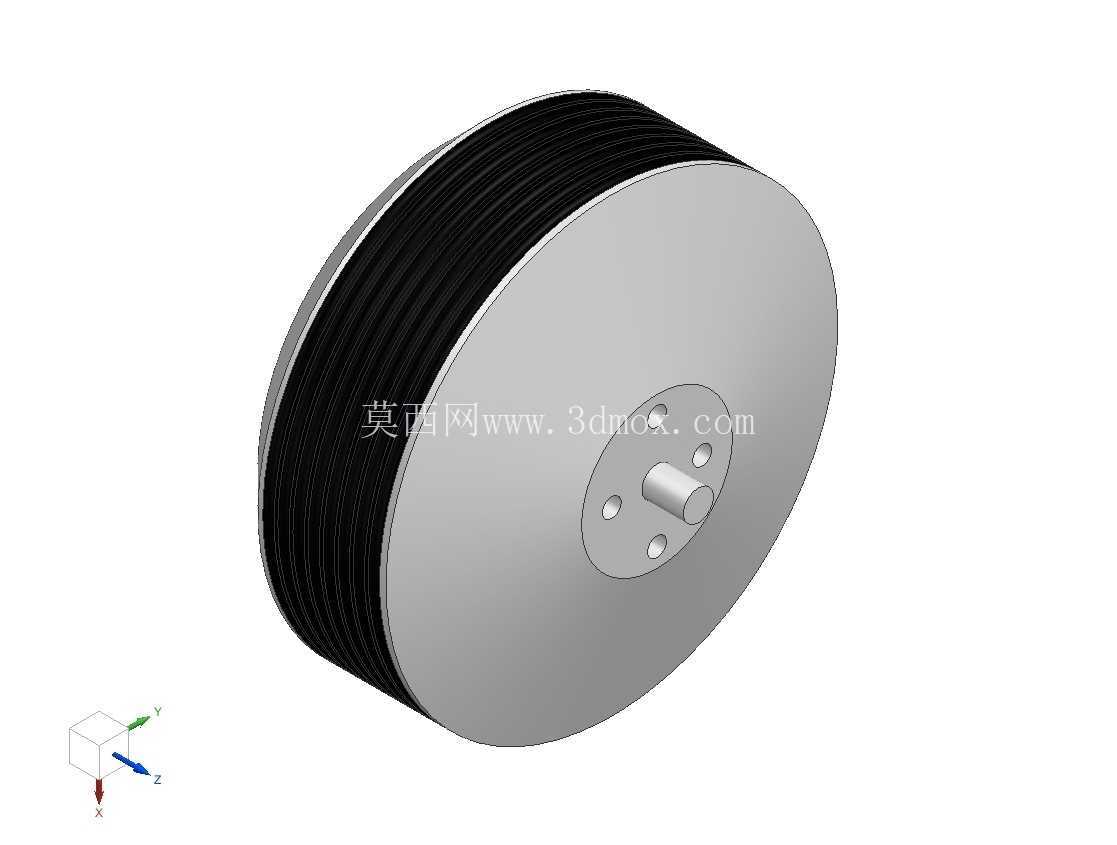

MT5208外转子盘式电机三维结构

　　这款盘式外转子结构的动力部件，在小型无人旋翼飞行器、桌面级精密转台、轻型自动化输送模组这类对轴向安装空间有严格限制的场景中适配性极强，不同于传统柱状内转子电机的长筒外形，其扁平式的结构设计能大幅压缩设备轴向的尺寸占用，很多需要将动力部件嵌入薄型安装腔的设计场景，都会优先选用这类结构的动力单元。从结构设计逻辑来看，外转子的壳体直接集成了散热鳍片结构，也就是外圈的多道环形肋条，转子壳体在随轴转动的过程中，这些肋条会带动周边空气形成定向流动，不需要额外加装散热风扇就能实现运行过程中的热量导出，这一设计直接省去了散热附件的安装空间，也降低了整体结构的重量，对于对自重敏感的空中搭载设备来说，每减少一克无效重量都能提升有效载荷的上限。输出轴端采用了中心定位凸台加周向均布安装孔的连接形式，中心的短轴作为旋转定位基准，和负载端的定位孔配合可以保证旋转同轴度，避免高速转动时出现偏心振动，周向的四个安装孔可以通过紧固件直接和负载的连接法兰锁附，不需要额外加装联轴器，进一步缩短了动力输出端的连接长度，也消除了联轴器带来的传动间隙，对于需要精准控制转速和转角的应用场景来说，这种直连结构的传动刚性远高于带联轴器的连接方案。

　　安装边界方面，整体结构的最大外径是安装时需要优先考量的径向尺寸，设计配套安装座时，内腔直径需要留出足够的安全间隙，既要避免转子转动时和安装腔内壁发生剐蹭，也要预留出空气流通的散热通道，不能将转子外圈的散热肋条完全封闭在密闭腔体内，否则会大幅削弱自散热效果，导致长时间运行时绕组温度过高。轴向尺寸上，从输出轴端面到电机后端盖的总长度决定了安装腔的深度，输出轴的伸出长度需要和负载连接座的沉孔深度匹配，保证锁附后转子端面和安装座端面之间留有均匀的气隙，既不能间隙过大导致连接刚性不足，也不能间隙过小造成转动时的端面摩擦。

　　从结构细节来看，定子绕组被完全包裹在外转子壳体内部，这种封闭式的结构可以阻挡大部分粉尘和飞溅液体进入绕组区域，适配多尘或者有少量切削液飞溅的工业现场环境，不需要额外加装防护外罩就能达到基础的防护等级。转子壳体采用导磁金属材质一体加工成型，既作为磁钢的安装载体，也承担了磁路传导的作用，减少了额外结构件的数量，整体装配时只需要将定子组件固定在后端安装基座上，再将带磁钢的转子壳体对准中心轴承压装到位即可，装配工序简单，后期维护时拆卸也十分方便，不需要复杂的专用工装就能完成转子和定子的分离。

　　在实际选型匹配时，需要结合负载的转动惯量来匹配这款动力部件的参数，外转子结构本身的转动惯量比同功率的内转子电机更大，运行时的转速稳定性更好，不容易因为负载的瞬时波动出现转速骤降的情况，适合驱动惯量较大的盘类负载，比如小型砂盘、旋转展示台、多旋翼飞行器的螺旋桨这类负载，不需要额外加装飞轮就能获得平稳的转动输出。设计配套的安装结构时，后端盖的安装止口是定位基准，安装座上的定位凸台需要和这个止口采用小间隙配合，保证电机整体的安装同轴度，避免因为安装偏斜导致轴承承受额外的径向力，缩短轴承的使用寿命。出线端的位置设置在后端盖的侧方，布线时需要留出足够的线长余量，避免电机转动过程中拉扯线缆，同时线缆不能贴近转子外圈的散热肋条，防止肋条转动时磨破线缆绝缘层造成短路。
