5毫米叉联系精密金属连接构件

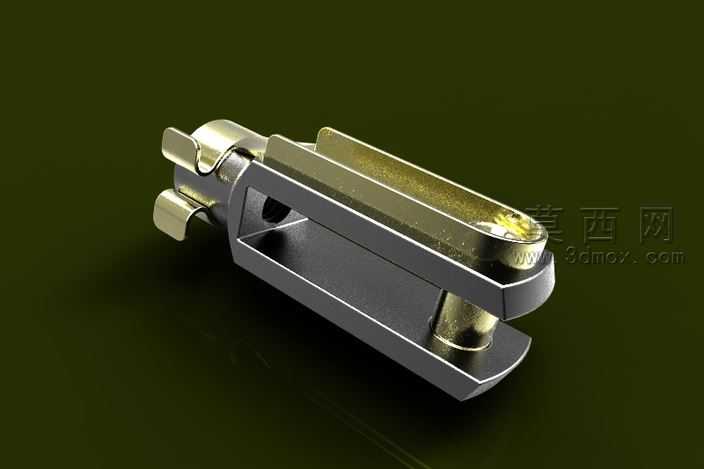

本作品为5毫米叉联系金属连接构件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先以叉联系结构的实际装配尺寸为基准，绘制核心基准面与基准轴，确定构件的整体空间定位：主体采用U型框架式承载结构，一端设置对称分布的双叉耳卡位结构，另一端搭配带限位凸台的圆柱插接端，各部分尺寸严格遵循5毫米公称规格的配合公差要求，建模过程中对叉耳的卡位弧面、框架的过渡倒角、插接端的环形限位槽等细节特征逐一进行参数化约束，确保各结构之间的装配间隙符合机械连接的通用标准，避免出现干涉错位问题。材质与渲染阶段，针对构件不同功能区域做了差异化材质设定：主体框架部分采用哑光枪灰色金属材质，模拟经过硬质氧化处理的锌合金质感，调整材质的粗糙度、金属度参数还原哑光金属的漫反射特性，避免过度反光影响结构展示；叉耳与插接端的活动配合部分采用亮面抛光黄铜材质，调整反射强度与高光参数，还原抛光金属的镜面反射效果，通过两种材质的视觉差异清晰区分构件的固定承载部分与活动配合部分；渲染阶段采用三点布光方案，主光源从侧上方45度角投射，勾勒构件的整体轮廓与结构棱线，辅助光源从暗部补光消除结构死角的死黑区域，背景添加低饱和度的深橄榄绿纯色背景，突出金属构件的质感层次，同时添加微弱的环境反射效果，让金属表面的光影过渡更自然真实。结构设计上，该构件兼顾连接稳定性与装配便捷性，U型框架的中空结构在保证整体结构强度的前提下有效降低构件自重，叉耳部分的对称卡位结构可实现与对应配合件的快速卡接定位，插接端的限位凸台可避免装配时出现过位脱落问题，各棱边均做了R0.3的圆角过渡处理，既消除机械加工的锐边安全隐患，也能降低应力集中提升构件的抗疲劳强度。设计思路围绕小型精密连接构件的实用需求展开，摒弃冗余的装饰性结构，所有造型特征均服务于连接、限位、装配的核心功能，建模过程中同步验证了各结构的可加工性，确保该三维模型可直接对接后续的数控加工、3D打印等生产环节，满足小型机械结构的连接装配使用需求。
