螺纹口便携塑料水壶外观结构三维设计

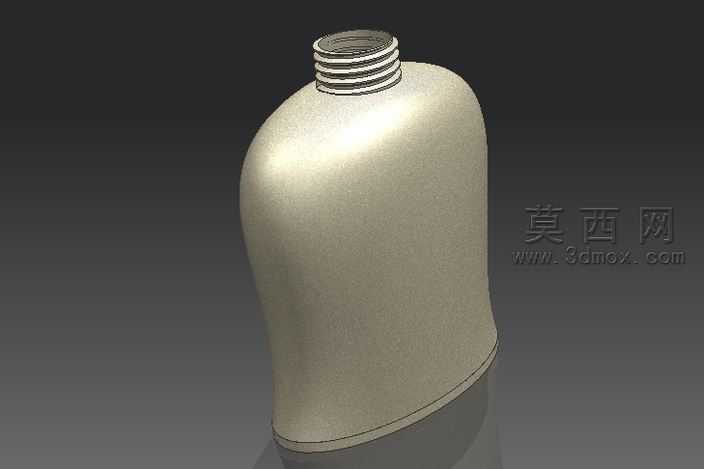

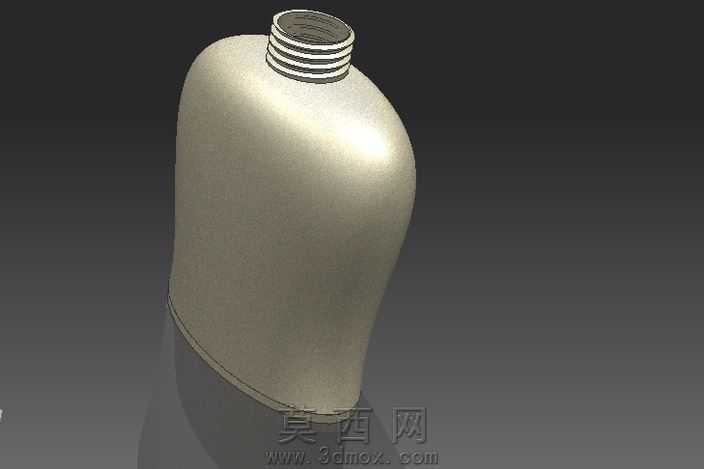

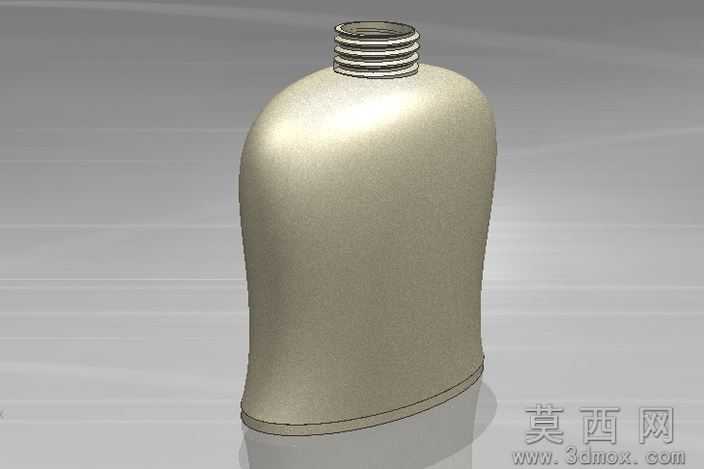

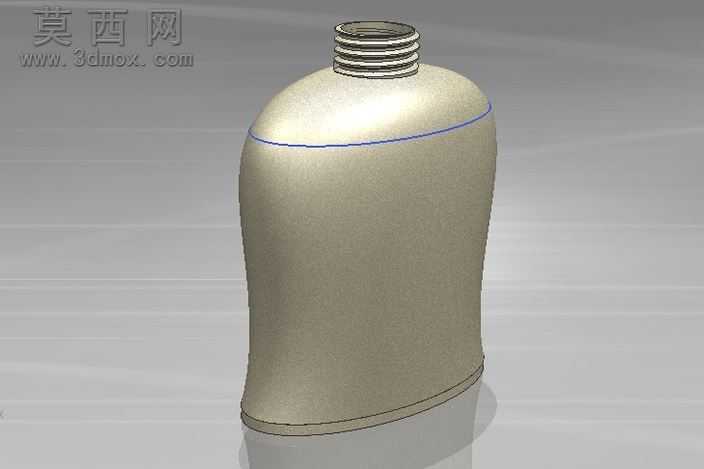

本作品为螺纹口便携水壶的三维建模设计成果，建模阶段依托NX软件完成全参数化特征构建，首先通过草绘绘制瓶身不同高度的截面轮廓线，采用放样曲面命令生成瓶身主体的顺滑过渡曲面，针对瓶身贴合握持习惯的微弧收腰造型，通过调整截面控制点的曲率参数，保证曲面G2连续过渡，避免出现生硬的棱角转折，提升握持的贴合舒适度。瓶口部分采用标准外螺纹结构建模，按照通用小口容器的螺纹规格绘制螺旋线，通过扫掠命令生成连续的螺纹牙型，同时在螺纹根部做圆角过渡处理，消除应力集中隐患，也能提升与瓶盖旋合时的顺滑度，避免拧合过程中出现卡滞、滑牙的问题。瓶身底部做加厚收边设计，通过抽壳命令统一设置瓶身壁厚，保证整体结构的均匀性，底部边缘做小角度倒角与圆弧过渡，既能够提升放置时的稳定性，避免瓶底边缘过于锋利划伤接触面，也能在注塑成型过程中减少应力集中，降低成型后出现变形、开裂的概率。材质渲染阶段采用半哑光食品级塑料材质，调整材质的粗糙度、反射率参数，还原PP塑料柔和的漫反射质感，避免过高的反光导致外观失真，同时在渲染场景中添加柔和的环境光与定向补光，突出瓶身曲面的流畅弧度，清晰展现各部分结构的衔接关系。设计过程中充分考虑日用容器的使用需求，整体造型无多余的突兀结构，曲面过渡自然流畅，既满足便携握持的人机工程要求，也兼顾了生产制造的工艺可行性，所有壁厚、过渡圆角、螺纹参数都符合常规注塑成型的工艺要求，可直接用于后续的结构验证、模具开发等工作，模型各特征保留完整参数，可根据实际容量需求、外观调整需求快速修改对应参数，调整瓶身高度、截面尺寸、螺纹规格等内容，适配不同的使用场景。
