带分隔腔结构的音频设备接线盒

项目分类:变压器/电感器 发布时间:2025-01-20 ID:904249
  • 带分隔腔结构的音频设备接线盒
  • 带分隔腔结构的音频设备接线盒

  这款接线盒结构主要面向音频类电气设备的内部布线场景,在功放、音频处理器、专业调音设备的内部走线布局中,这类带独立分隔腔的壳体能够很好解决不同信号线路之间的干扰问题,同时为线路转接、端子固定提供稳定的安装载体。从实际使用场景来看,音频设备内部同时存在强电供电线路、弱电平音频信号线路、控制信号线路,不同线路如果无规则排布,很容易出现电磁串扰,直接影响音频输出的底噪表现,这也是很多入门级音频设备容易出现电流声的核心诱因之一,这款壳体在设计时就针对性做了多腔分隔的结构,将不同属性的线路分别安置在独立的腔道内,从物理层面拉开线路间距,减少平行走线的长度,降低串扰概率。

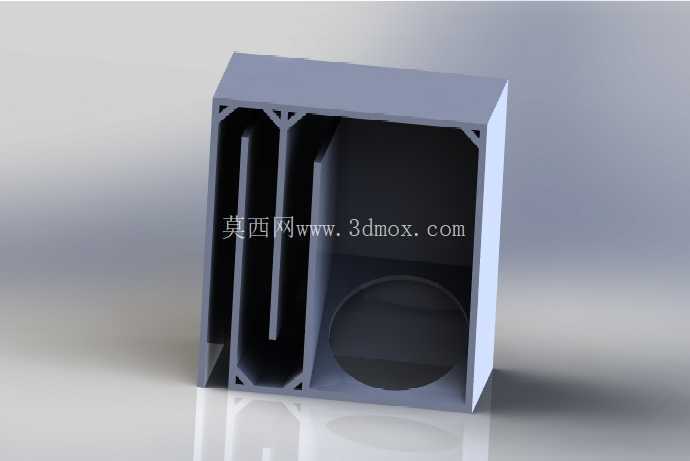

  结构设计上,壳体采用一体化挤出成型的思路,主体为矩形截面的中空结构,内部设置了两道垂直的分隔筋,将整体内部分隔为三个独立的狭长腔道,靠近侧边的两个窄腔专门用于走弱信号的音频输入输出线,中间宽度更大的腔道预留了圆形的嵌装位,这个位置可以直接嵌入电源滤波模块或者音频耦合变压器,刚好匹配音频设备里这类圆形封装元件的安装需求,不需要额外做固定支架,元件可以直接卡入圆形槽位,依靠槽壁的过盈配合实现初步固定,后续打胶或者加装压片就能完成牢固装配。壳体的边角位置都做了三角形的加强筋结构,因为这类壳体一般是采用铝合金挤出加工,壁厚控制在2mm左右,边角不加筋的话在安装锁紧螺丝的时候很容易出现开裂变形,四个内角的加强筋既提升了整体的抗扭刚度,也不会占用过多的内部走线空间,筋位的厚度和主体壁厚保持一致,避免挤出成型的时候出现壁厚不均导致的变形问题。

  安装边界方面,这类壳体的外形为规整的矩形块,外部没有突出的卡扣或者安装耳,安装时可以直接嵌入设备机箱的预留卡槽内,依靠侧边的摩擦力实现固定,也可以在壳体的外侧平面打螺丝孔,直接锁附在机箱的内部安装板上,整体的外部尺寸适配标准1U机箱的内部安装深度,不会和机箱内的其他板卡出现位置干涉。腔道内部的转角都做了R0.5的圆角处理,一方面是挤出工艺的要求,避免尖角位置出现应力集中,另一方面也能防止穿线的时候尖角刮破线材的绝缘层,造成短路隐患。靠近圆形嵌装位的腔壁做了向内的收边,刚好可以托住嵌入的圆形元件,防止元件从腔道的另一端滑落,不需要额外加装挡片。

  从功能特性来看,除了基础的布线分隔和元件承载作用,这款壳体的金属材质本身还能起到一定的电磁屏蔽作用,铝合金的导电特性可以将腔道内的电磁辐射约束在壳体内部,减少内部元件对外的电磁辐射,也能阻挡外界的电磁干扰进入腔道影响敏感信号,对于音频设备来说,这种被动屏蔽的效果远好于后期在导线上缠绕屏蔽胶带,而且结构更稳定,不会因为设备长期使用出现胶带老化脱落的问题。在实际装配的时候,线材从壳体的一端穿入对应腔道,在圆形元件位完成接线之后,再从另一端穿出连接到对应的电路板接口,整个走线路径清晰规整,后续设备检修的时候也能快速区分不同功能的线路,不需要在杂乱的线束里翻找对应线路,大幅提升后期维护的效率。另外壳体的外表面是平整的光面,可以直接做阳极氧化处理,既提升表面的耐磨性能,也能根据设备的整体配色做不同的表面颜色处理,和设备内部的其他结构件保持外观一致性。
