概念款线缆接线盒结构设计方案

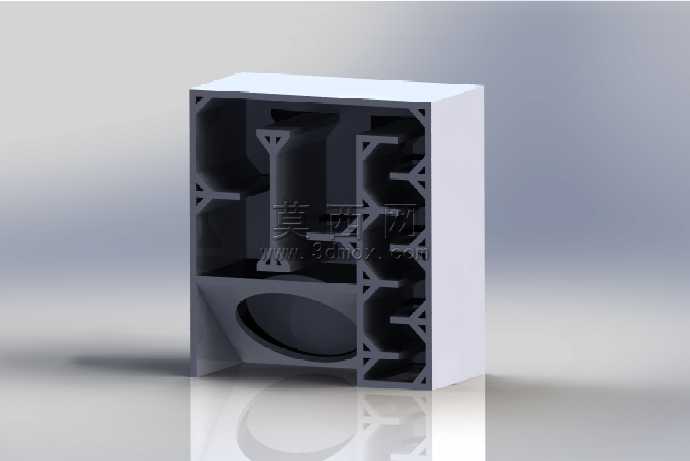

本作品为概念性线缆接线盒三维设计，建模阶段依托三维软件完成全参数化结构搭建，首先确立盒体的方正外轮廓基准，以规整的长方体作为整体外形基础，兼顾安装适配性与内部空间利用率。建模过程中优先规划内部加强筋布局，在盒体内壁设置多组纵横交错的三角加强筋结构，沿盒体侧壁、内部隔层均匀排布，三角支撑结构可有效提升盒体整体抗形变能力，在不额外增加壁厚的前提下强化结构刚性，适配工业场景下的安装承重与抗冲击需求。内部空间做了功能分区设计，预留了椭圆形的线缆穿接通道，通道边缘做圆弧过渡处理，避免穿线时剐蹭线缆绝缘层，同时内部设置多组卡位结构，可对不同线径的线缆进行有序梳理固定，防止线缆拉扯松脱。渲染阶段采用哑光工程塑料材质模拟盒体质感，外表面设置细腻的磨砂纹理，还原工业接线盒常用的阻燃ABS材质视觉效果，内部筋位与腔体做光影层次区分，清晰呈现内部结构的排布逻辑，场景中添加柔和的环境反射效果，让整体渲染效果更贴近实物打样后的真实观感。设计思路上跳出传统接线盒的单一腔体结构，采用模块化的内部支撑框架，将线缆容纳区、接线端子固定区做物理分隔，既避免不同线路缠绕干扰，也能提升接线操作的便捷性，盒体边角做微小倒角处理，去除尖锐棱角提升安装使用的安全性，整体结构在满足接线收纳基础功能的同时，通过优化筋位布局实现轻量化与结构强度的平衡，为后续开模生产提供了完整的三维结构参考，可直接用于结构验证、3D打印打样以及后续的工程化调整。
