民用壁挂式单相电能计量装置结构设计

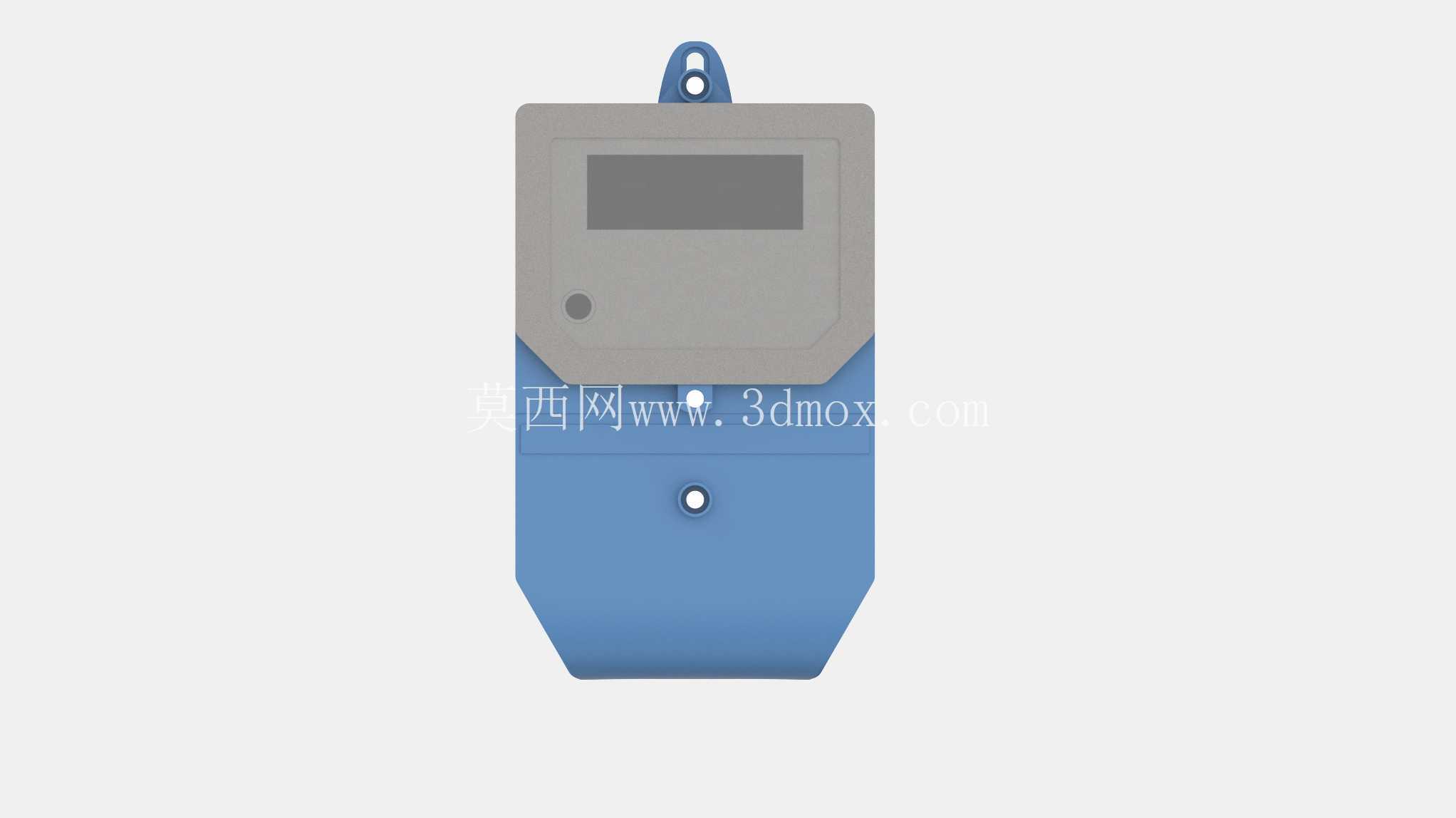

　　这款单相电能计量装置的三维结构设计，完全贴合民用住宅、小型商铺、出租屋分户计量的实际使用场景，日常运维中常见的安装、抄读、防护需求都在结构层面做了对应考量，没有冗余的装饰性设计，每一处结构都服务于实际使用功能。从安装边界来看，整体采用上窄下宽的收底式壳体造型，顶部预留的挂装孔位适配民用建筑室内配电箱旁、楼道公共墙面常用的膨胀螺栓安装规格，挂装后壳体与墙面的贴合间隙控制在3mm以内，既避免墙面不平整导致的壳体翘曲，也能减少灰尘、飞虫从背部缝隙进入表体内部的概率，背部的支撑筋条做了等高处理，长期挂装不会出现壳体倾斜、应力集中导致的外壳开裂问题。

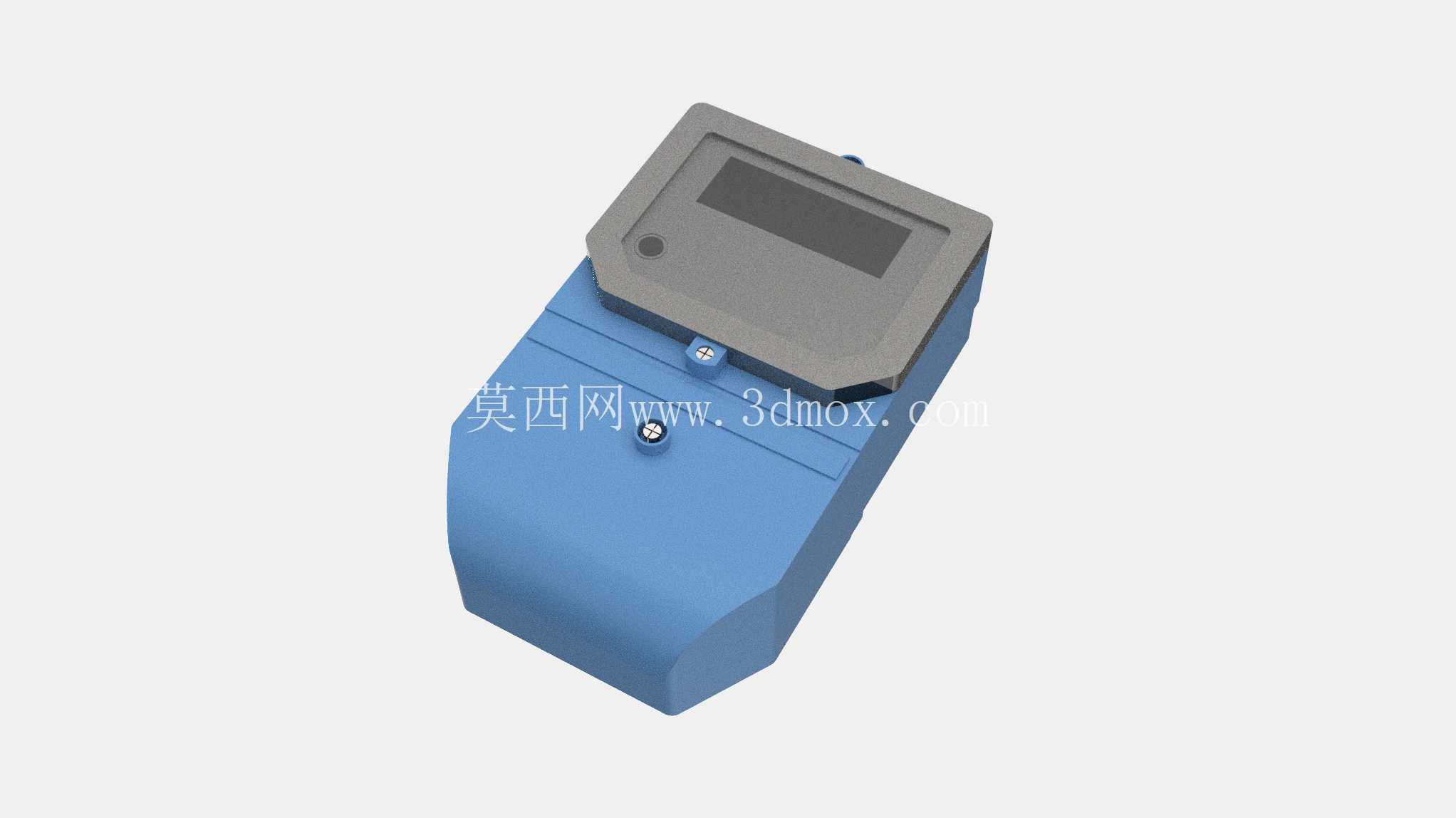

　　功能结构层面，上半部分的灰色区域为显示与操作区，内嵌的显示屏安装槽做了下沉1.2mm的台阶设计，透明视窗与壳体齐平，既避免日常清洁时刮花视窗表面，也能减少光线直射产生的反光，方便运维人员站在地面就能清晰抄读电量数据；视窗旁的小圆点结构为脉冲指示灯预留位，开孔直径与常用的5mm指示灯完全匹配，指示灯安装后突出壳体表面0.5mm，不用凑近就能清晰识别设备运行状态。下半部分的蓝色区域为接线端子防护区，底部的斜向收边设计，一方面能让顺着墙面流下的冷凝水顺着斜边滴落，不会渗入接线端子区域造成短路隐患，另一方面也能在接线操作时给手部留出足够的操作空间，不用额外倾斜表体就能完成进线、出线的端子压接。

　　设计思路上，壳体的上下分模线选在显示区与接线区的衔接位置，分模面做了0.8mm的止口结构，上下壳体扣合后无需额外打胶就能达到IP51的防护等级，适配楼道、室内非淋雨场景的使用要求；壳体边角全部做了R3的圆角处理，既避免安装、搬运过程中锐边划伤操作人员，也能减少注塑生产时的应力集中，降低壳体成型后的翘曲变形概率。顶部的挂装孔做了葫芦型设计，上部大孔方便快速套入膨胀螺栓的螺帽，下部小孔卡入螺栓螺杆后即可完成定位，单人就能完成挂装操作，不需要额外托举表体拧动螺丝，能大幅降低现场安装的工时消耗。

　　从实际使用的适配性来看，整体壳体尺寸控制在常规单相电表的通用安装范围内，不需要对现有已建成小区的电表安装位做改造就能直接替换老旧电表，接线腔的内部空间预留了足够的走线余量，适配6平方及以下的铜芯导线接入，端子排的安装位做了定位筋设计，装配时不需要反复调整端子排位置就能对准螺丝孔位，提升装配效率。外壳的材质选用常规的阻燃ABS材料，结构壁厚均匀控制在2mm，既满足电力设备的阻燃要求，也能控制整体重量，长期挂装不会对墙面安装点造成过大的载荷。
