用于直径测量的圆形刀片检测装置设计

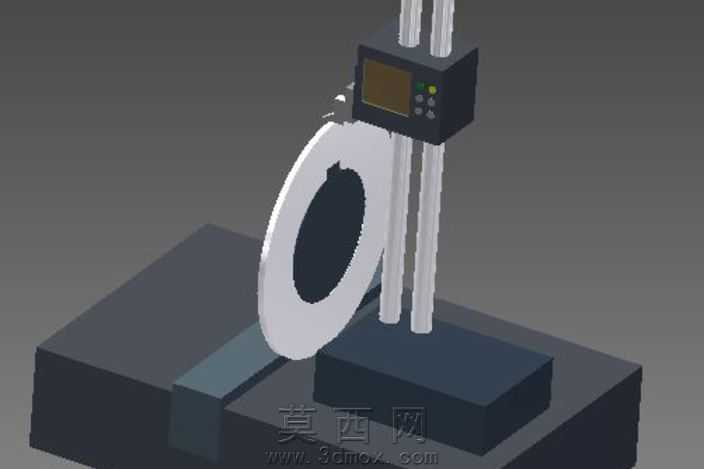

本作品为自主设计的圆形刀片直径测量装置，采用Autodesk Inventor完成全参数化三维建模，整体采用立式双立柱支撑结构，建模过程中严格遵循机械设计公差规范，对各装配部件的配合间隙进行了合理预留，确保虚拟装配下无干涉问题。渲染阶段采用哑光金属材质搭配深灰色工程塑料材质模拟真实工业设备质感，对操作面板的显示屏、功能按键做了分材质处理，立柱部分做了金属拉丝质感的材质映射，底座部分添加了防滑橡胶垫的材质细节，提升整体渲染真实度。结构设计上，装置底部为厚重的配重底座，保障测量过程的整体稳定性，双平行立柱作为导向支撑结构，搭载可上下滑移调节的测量表头组件，侧边设置有锁紧调节旋钮，可根据不同规格圆形刀片的尺寸调整测量高度，测量工位设置有可旋转的刀片装夹定位结构，能够实现圆形刀片的周向多点直径测量，避免单点测量带来的误差。设计思路围绕无外接线路的独立使用需求展开，整体结构紧凑无需额外配套线路设备即可完成测量作业，操作面板集成了数据显示与功能控制模块，按键布局符合人工操作习惯，测量工位的装夹结构采用快拆设计，方便不同尺寸圆形刀片的快速装夹与拆卸，装置整体兼顾了测量精度与操作便捷性，可满足车间现场圆形刀片的快速直径检测需求，建模过程中对所有活动部件做了运动仿真验证，确保调节结构滑动顺畅、锁紧结构固定可靠，各部件的结构强度均通过虚拟受力校核，能够满足日常测量作业的使用强度要求。
