螺纹检测用通止式极限量规三维设计

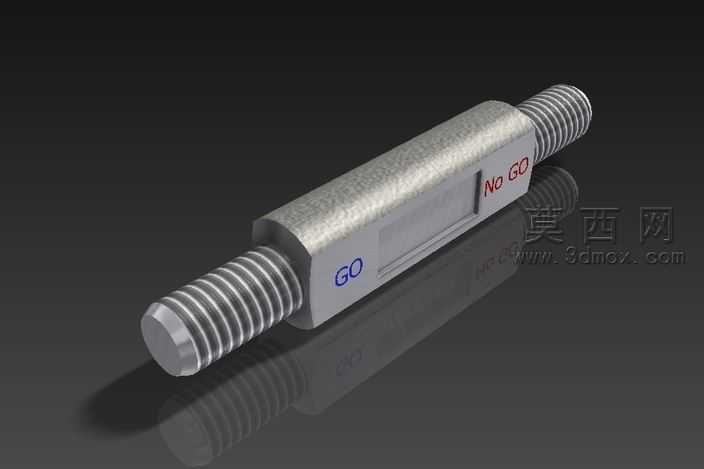

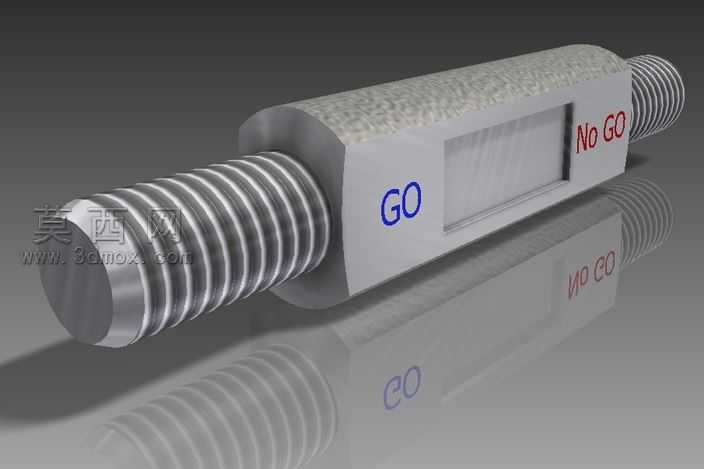

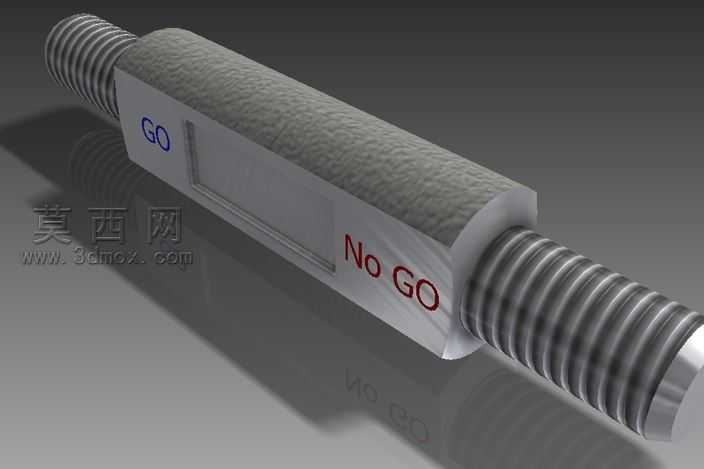

本作品为螺纹检测用通止式极限量规的三维建模成果，建模过程依托三维设计软件完成，整体建模逻辑严格遵循量规的实际功能结构与工业使用标准展开。建模初期先梳理量规的核心功能分区，将整体结构划分为通端检测段、手持握持段、止端检测段三个核心部分，首先通过旋转特征构建量规的整体圆柱基体，保证三段结构的同轴度符合检测精度要求，两端的螺纹检测段通过螺旋扫描特征生成标准外螺纹结构，螺纹参数严格匹配对应检测规格的公差要求，通端螺纹与止端螺纹分别按照通规、止规的公差带要求设置齿形参数与尺寸公差，确保建模完成的量规能够准确模拟真实量规的检测判定逻辑。手持握持段做了防滑纹理的细节建模，通过阵列特征在握持段表面生成细密的滚花纹理，还原真实量规的防滑握持结构，同时在握持段对应通端、止端的位置分别做了标识区域的结构设计，预留出标识字符的雕刻位置，通过拉伸切除特征生成GO与No GO的字符标识，清晰区分两端的检测功能，避免使用过程中出现混淆。材质渲染阶段，两端螺纹检测段赋予金属镀铬材质，调整材质的反射参数与粗糙度，还原量规工作段高硬度、低粗糙度的金属质感，握持段赋予磨砂金属材质，适当调高粗糙度参数，模拟滚花处理后的哑光防滑质感，标识字符赋予深色哑光材质，与握持段的金属底色形成清晰的视觉区分，整体渲染效果还原了真实极限量规的外观质感与细节特征。结构设计上充分考虑量规的使用便利性，两端螺纹段与握持段之间设置了过渡轴肩，既能够避免螺纹加工过程中出现应力集中，也能够在使用时起到限位作用，防止握持时手部触碰螺纹检测面影响检测精度，整体结构无多余冗余特征，所有尺寸参数均参考工业用量规的设计规范设置，建模过程中对螺纹齿形、同轴度、过渡圆角等细节做了精度校验，确保三维模型的结构合理性与尺寸准确性，可用于量规结构展示、检测原理教学、工装设计参考等场景。
