复合材料真空球体密封管件结构设计

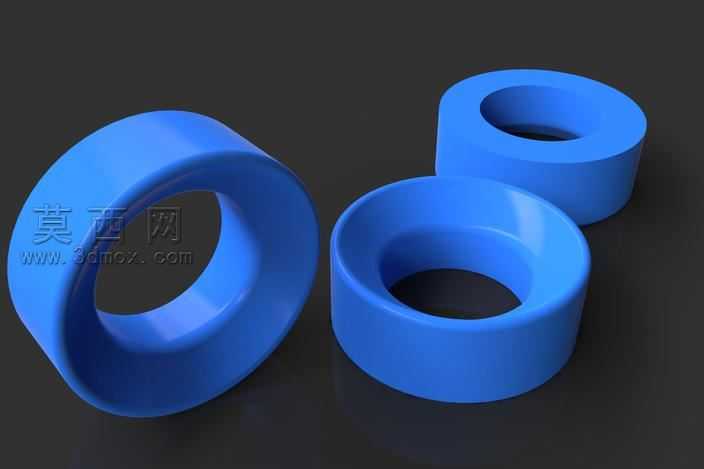

本作品为适配真空工况的球体密封管件三维建模设计，整体围绕真空环境下的密封可靠性需求展开结构设计，建模过程中优先保证密封配合面的形位公差精度，所有环形密封件的同轴度、端面跳动参数均按照真空密封的行业标准设定，避免因结构公差导致的真空泄漏问题。建模阶段采用参数化设计逻辑，将密封件的内径、外径、密封球面弧度、壁厚等核心尺寸设置为可调整参数，方便后续根据不同管径的监管机构管路需求快速调整模型尺寸，适配多规格真空管路的密封改造需求。材质设定上，模型主体选用硅树脂或热塑性硫化胶（TPV）作为密封件基材，渲染阶段针对该类弹性复合材料的材质特性调整材质参数，还原材质哑光略带细微橡胶质感的表面特征，同时通过均匀的亮蓝色材质区分密封件与金属管路部件，清晰展示密封件的独立结构形态。结构设计上，三款环形密封件分别适配不同的装配位置：斜口式密封件用于球体与管路端面的角位密封，直筒厚壁密封件用于管路对接位置的静密封，内凹弧面密封件用于与球体表面直接贴合的球面密封，三类密封件配合形成完整的三级密封结构，可在真空负压工况下依靠气压差进一步压紧密封面，提升整体密封性能。渲染阶段采用深色无反光背景，搭配柔和的侧上方打光，避免强反光遮挡密封件的轮廓细节，同时通过光影过渡清晰展示密封件的壁厚变化、端面倒角以及内弧面的弧度特征，直观呈现不同密封件的结构差异。设计过程中充分考虑弹性密封件的装配特性，所有密封件的安装导向位置均设置了微小的导入倒角，避免装配时橡胶材质被金属管路的锐边划伤，同时密封件的压缩量设定在弹性材料的合理形变范围内，既保证足够的密封比压，又避免长期压缩导致的材料永久形变失效，延长密封件的使用寿命。
