轴流叶轮机械结构三维设计作品

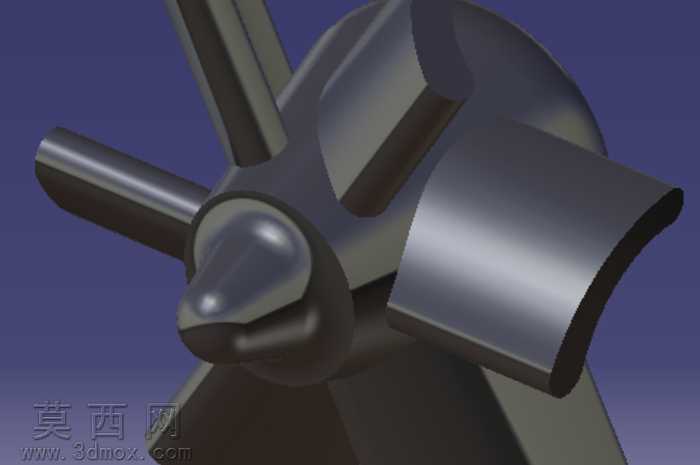

本作品为轴流式叶轮结构的三维建模成果，建模过程依托专业三维设计软件完成，整体采用参数化建模思路搭建，确保各结构尺寸可灵活调整适配不同工况需求。建模初期先梳理叶轮的核心组成逻辑，将整体结构拆分为前端整流帽、中心轮毂、周向分布叶片、连接轴段四个独立模块，逐模块完成草图绘制后再进行组合装配，保证各部件衔接处的尺寸公差匹配合理。在轮毂建模环节，采用回转体建模指令完成基础基体构建，针对轮毂与叶片的衔接位置，做了平滑过渡的曲面处理，避免后续结构分析时出现应力集中问题，轮毂中心预留的轴连接位严格按照标准轴径尺寸设计，添加了定位轴肩结构，保障后续与传动轴装配时的同轴度精度。叶片建模是本次设计的核心环节，先根据轴流叶轮的流体动力学特性绘制叶片各截面的翼型草图，通过多截面曲面指令生成叶片的基础曲面，再对曲面进行曲率连续性检查，反复调整截面控制点位置，确保叶片型面符合流体流动要求，减少工作时的紊流损耗；叶片与轮毂的连接位置采用圆角过渡处理，既提升结构强度，也优化了流体过流特性。前端整流帽采用流线型回转结构设计，曲面曲率从前端顶点到轮毂衔接处平滑变化，能够引导来流平稳进入叶片做功区域，降低入口处的流动阻力。材质渲染环节，为整体结构赋予了哑光金属材质，模拟高强度合金钢的表面质感，调整材质的反光度与粗糙度参数，让金属结构的厚重感与精密感得到充分体现，渲染时采用侧前方打光方案，清晰呈现叶片型面的弧度变化、各部件衔接处的细节结构，直观展现叶轮的整体构造特点。整体模型结构完整，各部件的装配关系清晰，既还原了轴流叶轮的真实结构特征，也通过合理的建模逻辑保障了模型的可编辑性，可用于后续的结构力学分析、流体仿真计算以及相关机械产品的设计参考。
