辐条式自行车车轮三维结构设计作品

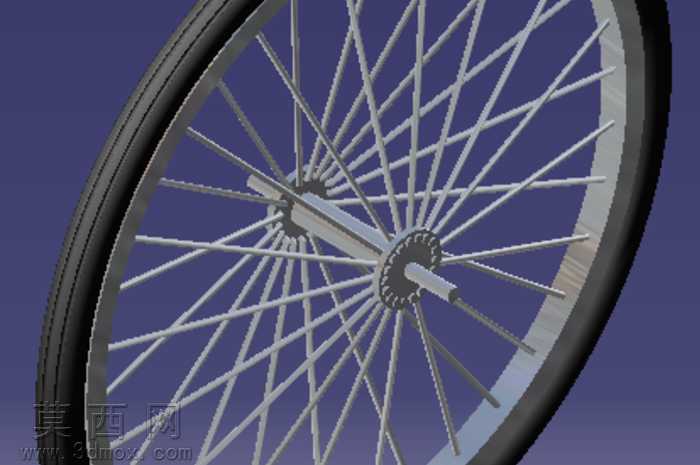

本作品为辐条式自行车车轮的三维参数化建模成果，建模过程依托三维设计软件完成全结构1:1比例还原，整体建模逻辑遵循自行车轮组的实际装配层级，从核心部件到外围配件依次完成特征搭建。首先完成花鼓主体的建模，针对花鼓两端的轴承安装位、中部的飞轮安装花键结构，采用旋转凸台特征生成主体轮廓，再通过阵列切除特征完成花键齿的均匀排布，精准还原花鼓的传动连接结构，保证花键齿的齿形、间距与民用自行车通用规格完全匹配，为后续辐条装配提供精准的定位基准。辐条部分采用细长杆特征建模，每根辐条的端头弯头结构单独做特征处理，通过圆周阵列配合角度微调，完成36根辐条的交叉排布装配，还原传统辐条轮的编条逻辑，建模过程中严格控制每根辐条的张紧角度与安装位置，模拟真实轮组的辐条受力排布形态，避免出现辐条干涉、位置偏移的问题。车圈部分采用薄壁环形旋转特征生成基础轮廓，针对车圈上的辐条孔位，通过圆周阵列切除完成均匀排布，孔位位置与辐条端头一一对应，同时还原车圈的胎边卡槽结构，保证外胎装配的贴合度。外胎部分采用曲面建模完成胎体轮廓搭建，通过表面纹理阵列特征还原橡胶外胎的防滑胎纹，材质渲染阶段为外胎赋予哑光黑色橡胶材质，调整材质的粗糙度与凹凸贴图参数，模拟橡胶材质的磨砂质感与胎纹的立体触感；金属部件分别赋予不同的金属材质，花鼓、辐条、车圈采用亮面镀铬金属材质，调整反射参数模拟金属部件的抛光质感，飞轮片采用稍暗的磨砂金属材质，区分不同部件的材质差异。整体渲染采用深蓝色纯色背景，搭配三点布光方案，主光从侧上方打亮轮组主体，辅光补全暗部细节，轮廓光勾勒轮组边缘线条，清晰呈现轮组的层级结构与装配关系。设计过程中充分考量轮组的实际装配逻辑，所有部件的配合公差均参考民用自行车的通用生产标准，既保证三维模型的视觉还原度，也可用于轮组结构演示、装配教学等场景，完整呈现了传统辐条自行车轮的结构特点与设计细节。
