九叶轴流散热风扇叶轮三维结构设计

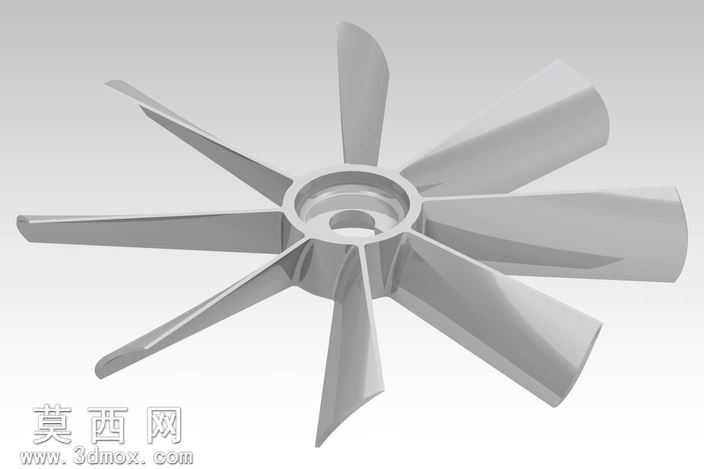

本作品为九叶片轴流散热风扇叶轮的三维参数化模型，建模阶段以空气动力学基础原理为核心设计依据，首先确定叶轮中心轮毂的基准尺寸，匹配常规风扇电机的输出轴装配孔径，预留标准的轴连接定位结构，保证后续装配环节的同轴度公差符合使用要求。叶片部分采用变截面翼型设计思路，从叶根到叶尖逐步调整弦长与扭转角度，叶根位置加厚处理提升结构抗疲劳强度，避免长期高速运转产生的应力集中导致叶片断裂，叶尖位置做收窄修型，降低运转过程中的叶尖涡流损耗，提升整体送风效率。建模过程中通过曲面放样、曲率连续过渡处理保证每个叶片表面光滑无折角，所有叶片采用圆周阵列方式生成，严格保证9片叶片的角度、尺寸一致性，控制运转时的动平衡余量，减少高速转动产生的振动与噪音。材质设定上，叶轮整体采用常用的改性ABS工程塑料材质参数，模拟注塑成型后的哑光塑料质感，渲染阶段采用柔和的均匀漫反射光照，清晰呈现叶片的曲面弧度、扭转角度以及轮毂的装配结构细节，直观展示各部分的结构衔接关系。结构设计上，轮毂与叶片采用一体化过渡连接，无额外拼接缝隙，适配家用通风设备、小型工业散热场景的风冷需求，叶片的曲面弧度经过反复调整，在保证送风风压的同时降低风阻，兼顾风量表现与运转静音效果，模型完整还原了叶轮的所有结构细节，可直接用于后续的结构验证、风动仿真模拟、注塑模具设计等工作环节，也可作为同类风扇产品设计的结构参考模板，帮助设计人员快速调整叶片参数匹配不同的风量、风压性能需求。
