机床用可调式操作工作台机械结构

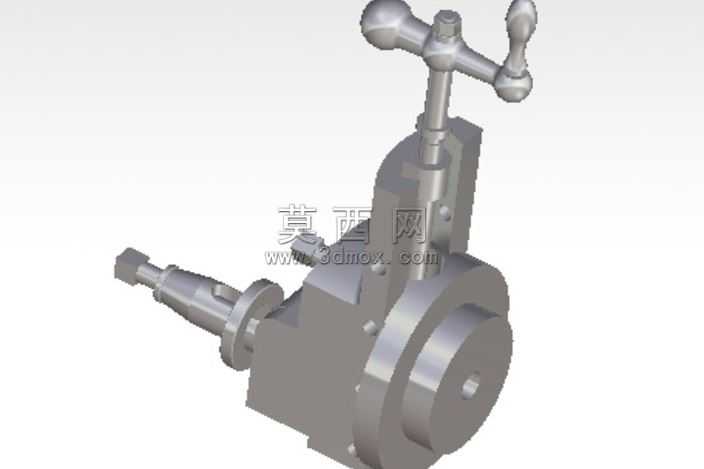

本作品为机床配套的可调式操作工作台三维模型，整体采用三维参数化建模方式完成，建模过程严格遵循机械设计的公差配合规范，对每一处装配结构都做了精准的尺寸约束，确保各部件之间的装配关系符合实际机械加工的装配要求。模型整体采用金属材质渲染，主体结构件赋予灰铸铁材质质感，表面做了哑光磨砂的金属处理效果，操作手柄部分采用镀铬亮面金属材质，通过光影渲染突出金属表面的反光质感与不同部件的材质差异，让整体模型的视觉呈现更贴近真实工业设备的实物状态。从结构设计来看，该工作台分为操作调节端、主体安装座、输出连接端三个核心部分，顶部的双球头手柄为操作施力部件，通过梯形螺纹传动结构连接下方的调节杆，转动手柄时可带动调节杆做轴向进给运动，实现工作台的位置调节功能；主体安装座为一体式箱体结构，内部预留了传动件的安装空间，侧壁设置有定位销孔与紧固螺栓孔，可将整个工作台稳定安装在机床床身对应位置；输出连接端为锥柄式结构，可与机床主轴或工装夹具实现快速对接，保证动力或定位精度的稳定传递。设计思路上，该模型以机床实际加工场景的操作需求为核心，第一部分优先完成了核心功能结构的建模与组装，将操作便捷性、结构刚性、装配兼容性作为核心设计目标，手柄的力臂长度经过参数化验算，确保操作人员施加较小的力即可完成调节锁紧动作，主体箱体的壁厚经过结构强度仿真校验，在满足轻量化要求的同时保证长期使用不会出现结构变形，各连接部位的密封与防尘结构也做了细节设计，适配车间多粉尘的复杂使用环境。模型的每一处棱边都做了符合机械加工工艺的倒角处理，没有出现不符合生产实际的尖锐结构，所有螺纹结构、销孔结构、配合轴径都按照通用机械标准件的尺寸规范设计，可直接导出工程图用于实际生产加工，也可作为机床教学、工装设计的参考模型使用，整体结构紧凑，功能分区清晰，完整还原了可调式机床操作工作台的全部结构细节与装配逻辑。
