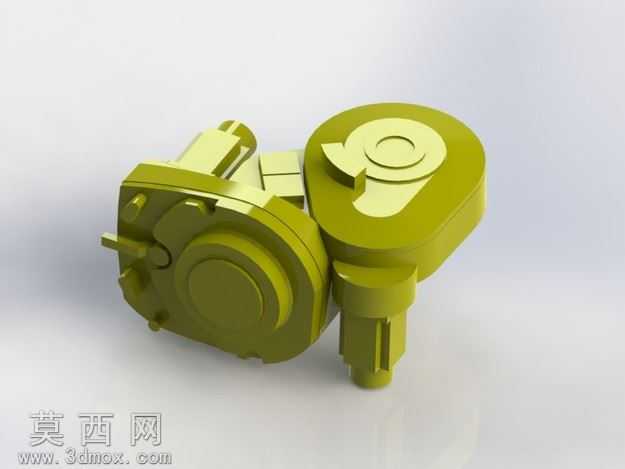

IRB1600工业机器人基座结构三维设计

本作品为IRB1600工业机器人的基座部件三维建模成果，建模过程依托三维设计软件完成，整体遵循工业机器人基座的实际结构比例与功能需求开展设计。建模初期先梳理基座的功能定位：作为整台工业机器人的承载基础，该部件需要承担机械臂运转时的全部载荷，同时兼顾内部走线、部件安装的空间需求，因此建模时首先绘制整体轮廓草图，以回转结构为主体基础，匹配侧边安装凸台的轮廓尺寸，通过拉伸、切除、圆角等基础特征逐步搭建主体形态。在细节结构处理上，针对基座表面的安装定位孔、侧边的线缆避让槽、顶部与机械臂一转台连接的配合面，都严格按照实际装配公差要求进行特征构建，每一处凸台的厚度、凹槽的深度都经过尺寸校核，确保后续装配时能够与机器人的其他部件精准契合。材质渲染阶段，为还原工业铸件的真实质感，为模型赋予哑光深灰的工程塑料/铸钢材质，调整材质的粗糙度、反光度参数，模拟工业设备外壳的磨砂质感，渲染时采用柔和的影棚布光，多角度呈现基座的结构轮廓与细节特征，避免强光造成的结构细节过曝丢失。结构设计上，该基座采用圆盘形主体加侧边拓展安装位的布局，圆盘形主体能够均匀分散机械臂运转时产生的倾覆力矩，侧边的方形凸台预留了电气元件安装、线缆接口布置的空间，底部的平整安装面可适配不同的固定工作台，表面的加强筋结构在不增加整体壁厚的前提下提升了基座的结构强度，降低部件整体重量的同时保证承载能力满足设计要求。建模过程中对所有尖锐棱边都做了圆角过渡处理，既符合工业铸件的生产工艺要求，也避免应力集中造成的部件损坏，每一处特征的构建都兼顾了生产可行性与结构实用性，完整还原了IRB1600工业机器人基座的真实结构形态，可用于工业机器人结构教学、装配模拟、虚拟调试等相关场景。
