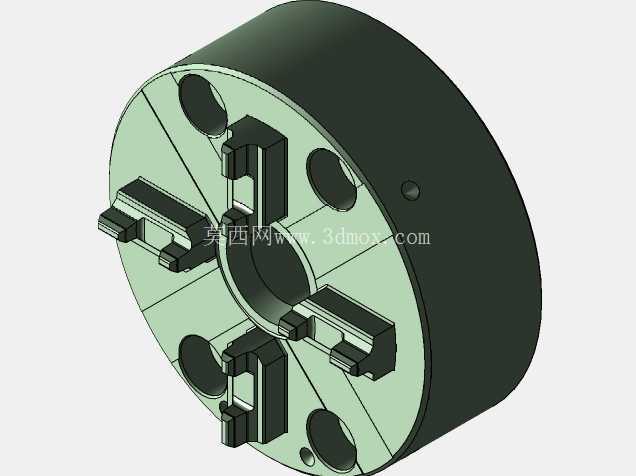

ErowaITS100快速夹头工装夹具结构

　　在精密机加工、模具制造、电火花加工以及自动化上下料产线场景中，工件与电极的快速换装、重复定位精度直接决定了设备稼动率与加工一致性，这类快换夹头正是为解决多工序流转中重复装夹找正耗时过长的痛点设计。日常车间作业里，单台CNC或者火花机如果采用传统螺栓压板装夹，每次换装工件的找正时间往往占据设备待机时长的三成以上，尤其在小批量多品种的模具加工场景，频繁的打表找正会大幅压缩设备实际切削时间，而这类快换夹头通过标准化的定位接口，能将换装重复定位精度控制在微米级，无需重复打表即可直接进入加工工序。

　　从结构设计逻辑来看，这款夹头采用圆周均布的四组卡爪结构，卡爪的定位面经过精密研磨，配合中心的基准定位孔，实现径向与轴向的双重定位约束。夹头本体采用圆形法兰式安装结构，法兰端面上预留了圆周均布的沉头安装孔，安装时可直接通过内六角螺栓固定在机床工作台或者主轴连接基座上，安装孔的位置度公差经过严格管控，保证夹头安装后与设备主轴或者工作台的同轴度要求。夹头内部集成了弹性锁紧机构，当配套的定位销插入中心基准孔后，四组卡爪会同步向内收拢，抱紧配套夹具底座的定位基准面，锁紧力均匀分布在四个卡爪接触面上，避免单侧受力导致的定位偏移，同时能承受加工过程中铣削、电火花放电带来的切削力与振动，保证加工过程中工件不会出现位移。

　　夹头的端面设计有多个圆周分布的定位销孔与避让槽，这些孔位一方面用于夹头自身安装时的定位校准，另一方面可作为配套夹具的防转定位结构，避免夹具在承受扭矩时出现周向转动。夹头的外圆面做了发黑防锈处理，适合车间多切削液、多油污的作业环境，长期使用不会出现锈蚀卡滞的问题。卡爪的滑动配合面采用了耐磨材质镶嵌设计，减少反复锁紧松开过程中的磨损量，延长夹头的使用寿命，日常维护仅需定期清理配合面的切屑与油污，加注少量润滑脂即可保证锁紧动作顺畅。

　　从安装边界尺寸来看，这款夹头的外径适配100规格的标准EROWA快换系统，整体厚度控制在紧凑范围内，不会过多占用机床Z轴的有效行程，对于行程有限的精密电火花机床而言，紧凑的结构尺寸能留出更多的电极安装空间，适配更高的工件加工需求。夹头的中心基准孔采用标准的锥面配合结构，锥度经过精密研磨，与配套夹具的定位锥销配合时能实现无间隙贴合，消除配合间隙带来的定位误差。在自动化产线应用中，这类夹头的标准化接口可配合机械手实现工件的自动换装，机械手仅需按照固定坐标将夹具底座放入夹头，夹头即可自动完成锁紧动作，无需人工干预，适配无人化加工车间的作业需求。

　　在实际功能表现上，这款夹头可兼容同规格的电极夹具、工件托盘，不同类型的工件或者电极提前预装在配套托盘上，在机床外完成预调与对刀，加工完成后仅需松开夹头，更换预装好工件的托盘即可立即进入下一轮加工，将设备的待机换装时间压缩到数秒级别。夹头的锁紧机构带有自锁特性，即使出现气压或者液压动力中断的情况，卡爪也不会自行松开，避免加工过程中工件飞出的安全隐患。夹头端面的避让槽设计，可适配带有突出结构的工件底座，避免安装时出现结构干涉，同时方便切屑与切削液的排出，不会因为切屑堆积在定位面上影响定位精度。

　　设计过程中，工程师充分考虑了车间实际使用的各类工况，卡爪的行程预留了足够的容错空间，即使配套托盘的定位面存在少量切屑残留，也能顺利完成锁紧动作，当然日常作业中仍需定期清理定位面保证精度。夹头的所有配合棱边都做了倒角处理，避免安装托盘时出现磕碰损伤定位面的情况，同时也能减少操作人员被锐边划伤的风险。法兰安装面的平面度经过精磨处理，安装时能与设备基座面完全贴合，不会因为安装面不平导致夹头倾斜，影响最终的加工精度。
