EROWA50角度定位夹具工装结构

　　在精密机加工、电火花成型、慢走丝线切割的工位切换场景里，这类角度定位基座是实现多工位快速换装的核心工装部件，日常产线换产时，不需要重新打表找正工件的装夹基准，能把单件装夹的辅助时间压缩到传统装夹方式的十分之一以内，尤其适合多工序流转的精密零件加工场景，比如模具型腔加工、精密五金件批量生产时，工件在不同设备间流转的基准统一完全靠这类夹具来保证。从结构设计来看，这个基座的主体采用方块式承力结构，主体的黑色部分为高刚性合金钢基体，经过淬硬处理后整体硬度能达到HRC58-62，足够承受加工过程中的切削冲击力，不会因为长期受力出现基准偏移。

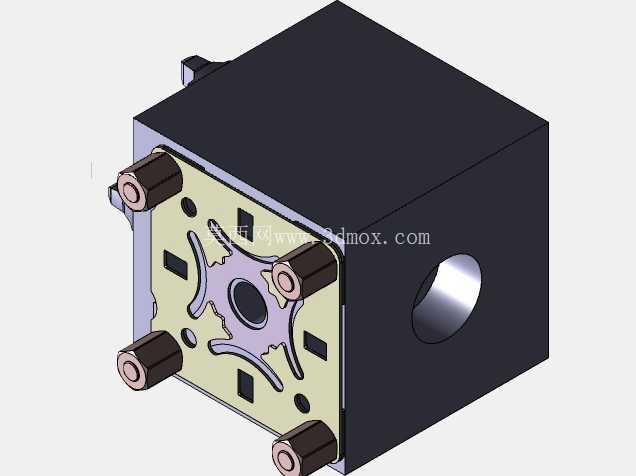

　　正面的定位面板采用了对称式的卡槽布局，四个角位的拉钉锁紧位呈90度均匀分布，配合中心的定位孔以及周边的防转槽，能实现重复定位精度控制在0.002mm以内，完全满足精密加工的基准公差要求。侧面预留的贯通孔是气检接口位，装夹完成后可以通过气压检测确认夹具与工件托盘是否完全贴合，避免因为铁屑残留、装夹不到位导致的加工报废，这个细节设计是量产加工场景里非常实用的功能，能有效规避人工装夹的疏漏。

　　设计过程中首先要保证的是各定位面的形位公差，定位面板与基体的安装基准面平面度要求控制在0.001mm以内，四个拉钉安装孔的位置度公差不超过0.002mm，中心定位孔与侧面安装基准的垂直度公差要控制在0.002mm/100mm范围内，这样才能保证不同夹具之间的基准互换性。安装边界方面，这个50规格的角度基座整体轮廓为50mm见方的立方体结构，安装时底部可以通过标准螺钉锁紧在机床工作台或者U型槽基准板上，正面的定位接口完全兼容EROWA ITS 50系列的标准托盘，不需要额外做转接板就能直接匹配同规格的电极夹具、工件托盘，侧面的气检孔采用标准M5螺纹接口，可以直接对接设备自带的气检管路，不需要额外改造气路。

　　在实际使用中，这类角度基座常被安装在四轴转台、火花机主轴头或者线切割的工作架上，用来装夹需要角度加工的小型工件或者铜公电极，因为其本身的角度基准已经在装配时校准完成，加工时只需要调用对应的坐标系就能直接加工斜面、斜孔特征，不需要每次加工前重新校准角度，能大幅减少多面加工的辅助准备时间。结构上的镂空槽设计一方面是为了减轻整体重量，降低主轴或者转台的负载，另一方面也能让加工过程中产生的切削液、铁屑顺着槽位排出，不会堆积在定位面上影响装夹精度，四个角位的锁紧柱采用硬质合金材质，耐磨性能优异，长期反复装夹也不会出现磨损导致的精度下降，正常维护下使用寿命能达到数十万次装夹循环。设计时还考虑了防呆功能，定位面板上的槽位采用非完全对称布局，能避免托盘装夹时出现方向装反的问题，哪怕是新员工操作也不会出现装夹方向错误的情况，减少人为操作失误带来的废品率。基体的边角处都做了小倒角处理，避免安装时锋利的边角划伤操作人员，同时也能减少应力集中，提高基体的结构强度，在承受较大切削力的时候不会出现边角崩裂的问题。
