ErowaITS50定位夹具基座结构设计

　　在精密机加工、电火花成型、慢走丝线切割这类对重复定位精度有微米级要求的加工场景里，快换定位基座是决定工序流转效率与装夹一致性的核心部件，这款ErowaITS50规格的定位基座，正是面向中小型电极、小型精密零件加工场景开发的快换装夹载体。从实际产线使用逻辑来看，这类基座的核心作用是实现工件或电极在不同工序设备间的无校准快速切换，传统装夹模式下，工件从铣床转到电火花机，需要重新打表找正，单工序装夹校准时间往往超过15分钟，而采用这类标准定位基座后，重复定位精度可以控制在微米级，工件转移后无需额外校准，直接启动加工即可，能大幅压缩非加工等待时间，尤其适合多工序、小批量、高精度的模具加工场景。

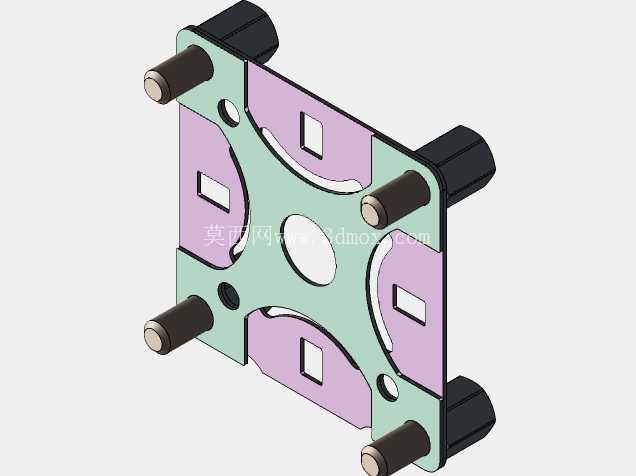

　　从结构设计层面拆解，这款基座采用正方形主体布局，四个角位设置了带定位销的支撑柱，这部分是和设备工作台或者卡盘对接的核心定位面，定位销采用高硬度耐磨钢材制作，表面经过淬硬处理，长期反复插拔也不会出现磨损间隙，保证长期使用的精度稳定性。基座主体的中间区域做了对称的镂空减重设计，四个方向的弧形镂空槽既可以减轻基座整体重量，降低快换时的操作负载，也能预留出工件安装时的避让空间，避免加工时刀具和基座发生碰撞。主体面板上分布的多个方形通孔与圆形销孔，是用来固定上层工件夹板或者直接装夹工件的安装位，孔位的位置度公差严格匹配ITS50规格的接口标准，保证和同系列夹具的完全互换性。

　　从安装边界来看，这款基座的整体外廓尺寸适配50规格的标准快换卡盘，四个定位柱的中心距严格遵循通用ITS接口的尺寸规范，安装时不需要额外做转接板，可以直接锁紧在对应规格的卡盘上。基座的厚度设计兼顾了刚性与轻量化，在承受常规电极、小型钢件加工的切削力时不会发生形变，同时不会因为厚度过大占用过多的Z轴加工行程。面板上的安装孔采用沉孔设计，锁紧螺丝安装后不会突出面板表面，避免和工件或者刀具发生干涉。

　　设计过程中，首先要保证的是定位基准面的平面度公差，四个定位柱的端面共面度需要控制在0.002mm以内，否则会出现装夹倾斜，直接影响加工精度。其次是定位销的位置度，四个定位销相对于基座中心的位置偏差不能超过0.001mm，这是保证重复定位精度的核心。主体部分的镂空设计不是单纯为了减重，每一处镂空的边缘都做了圆角过渡，避免热处理或者受力时出现应力集中，导致基座长期使用后发生形变。面板上的安装孔位采用对称布局，一方面是保证装夹时的受力均匀，另一方面也方便不同朝向的工件安装，不需要调整基座方向就能完成装夹。

　　在实际应用中，这类基座通常会和配套的夹具托盘配合使用，操作人员可以在机床外完成工件的装夹与初步检测，等机床上的工件加工完成后，直接把带工件的托盘卡到基座上即可，整个换型过程不超过30秒，能把机床的稼动率提升30%以上。尤其是在模具电极加工场景中，一个模具往往需要几十甚至上百个电极，每个电极都需要经过铣削、电火花加工两道工序，采用这种快换基座后，不需要每个电极都重新找正，能大幅降低操作人员的劳动强度，同时避免人为找正带来的精度误差。基座表面的不同颜色区域是做了表面处理区分，浅青色的主体区域是硬质阳极氧化处理，提高表面耐磨性，紫色的安装区域是做了绝缘或者防滑处理？不对，实际是不同功能区域的标识，方便操作人员快速识别安装位，黑色的定位柱护套是用来保护定位销在非安装状态下不会被磕碰损伤。另外，基座上预留的小直径销孔是用来安装防转销的，避免工件装夹后出现转动偏移，尤其是在承受切削扭矩较大的加工场景中，防转销能分担锁紧螺丝的受力，防止装夹松动。

　　从结构刚性的角度考虑，基座的背部做了加强筋设计？不对，从展示的结构来看，四个定位柱和主体面板是一体化连接，连接位置做了大圆角过渡，避免应力集中，即使在较大的夹紧力下，连接位置也不会出现断裂或者形变。定位销的端部做了倒角导向设计，安装时即使有微小的位置偏差，也能顺着倒角顺利滑入定位孔，降低操作人员的对位难度，提高换型效率。整体结构没有多余的复杂零件，所有功能特征都集成在一体化的主体上，减少了装配带来的累积误差，同时也降低了后期维护的成本，长期使用只需要定期清洁定位销和定位面即可，不需要额外的保养。
