EROWA100型工装定位夹持基座结构

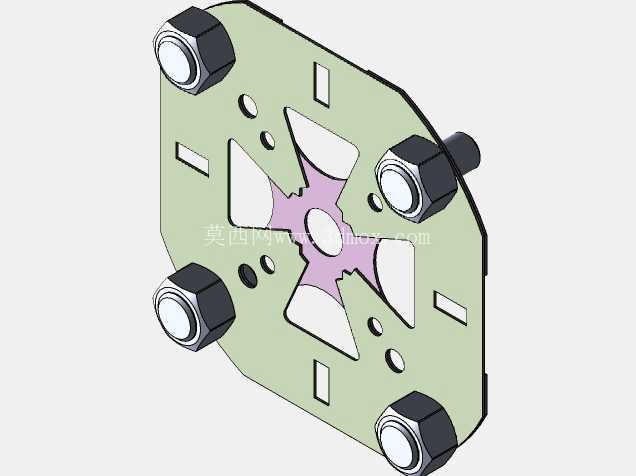

　　在精密机加工、电加工以及自动化产线的工件快换场景里，这类定位夹持基座是实现工序间快速流转、保证重复定位精度的核心构件，日常作业中，工件完成一道工序后无需重新打表找正，依托基座的定位结构就能直接装夹到下一台设备工位上，能大幅压缩单件加工的辅助时间，尤其适配多工序、小批量的精密零件生产场景，比如模具型腔加工、精密五金件批量生产、电极加工流转这类对装夹一致性要求极高的工况。从结构设计逻辑来看，该基座主体采用近似八边形的板式结构，四个角位布置了带锁紧螺母的调节支撑柱，这类支撑柱既可以在安装到设备工作台时调整基座整体水平度，抵消工作台面的平面度误差，也能在夹持不同规格工件时提供稳定的周向支撑，避免装夹受力后基座出现翘曲变形。

　　基座中心区域的星形定位槽是核心功能区，槽型轮廓做了对称式的异形切口设计，对应配套夹具的定位凸台，装配时依靠形面的贴合实现X、Y两个方向的精准限位，中心的圆形通孔既可以作为定位基准孔，也能在加工时容纳排屑或者穿过冷却管路，避免切屑堆积在定位面之间影响装夹精度。基座板面上分布的多组不同规格通孔与长槽，一部分是用于将基座本身固定到机床工作台或者转台台面上的安装孔，长槽结构预留了一定的位置调整余量，适配不同螺孔间距的工作台安装需求，另一部分小孔是定位销孔，用于安装辅助定位销，应对特殊工件的偏置装夹需求。

　　设计过程中需要重点考量几个核心参数：首先是定位面的平面度公差，所有与工件、工作台接触的平面都需要做精磨处理，平面度控制在微米级才能保证重复定位精度稳定；其次是锁紧结构的受力均匀性，四个角位的锁紧螺母采用对称布置，拧紧时按照对角顺序施力，避免基座因为单侧受力出现内应力变形，长期使用后也能维持定位精度不漂移；另外中心定位槽的形位公差需要严格匹配配套夹具的凸台尺寸，配合间隙控制在合理范围内，既要保证装拆顺畅无卡滞，又不能因为间隙过大导致定位偏差超差。

　　从安装边界来看，该基座的整体外轮廓尺寸适配常见的小型加工中心工作台、EDM火花机工作台的安装范围，安装时不需要对原有工作台做额外改造，直接通过T型槽螺栓或者压板就能完成固定，基座的厚度设计兼顾了结构刚性与安装空间，不会因为厚度过大导致Z轴行程被过多占用，也不会因为厚度不足在大切削力工况下出现振颤。实际使用中，这类基座通常会和配套的夹具托盘配合使用，工件预先在托盘上装夹找正，后续工序直接将托盘卡入基座的定位槽，通过侧面的锁紧销完成固定，整个换型过程只需要十几秒就能完成，重复定位精度可以控制在0.002mm以内，完全满足精密加工的精度要求。在日常维护层面，需要定期清理定位槽内的切屑与切削液残留，避免杂质卡入形面配合间隙导致定位失准，锁紧螺母的预紧力需要定期校验，防止长期交变受力后出现松动，基座表面如果出现磕碰划伤需要及时修磨，避免凸起的毛刺影响装夹平面的贴合度。针对不同的加工场景，该基座还可以拓展安装不同的附件，比如在侧面加装气动锁紧接头就能实现自动化装夹，适配机械手自动上下料的产线需求，在定位槽内加装密封圈就能应对切削液喷淋的湿加工场景，防止切削液渗入基座内部锈蚀锁紧机构。
