重载型自主导航移动搬运机器人结构设计

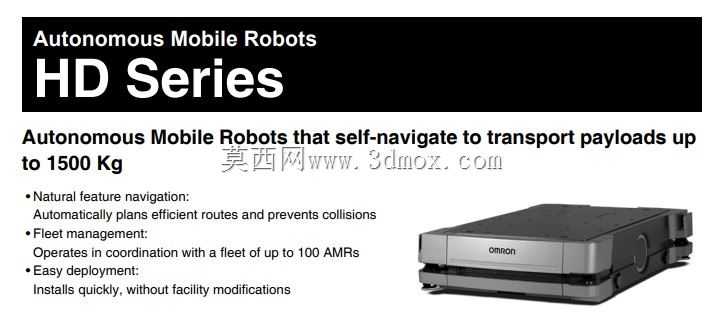

　　在汽车整车制造焊装车间、电商仓储大件分拣区、重型机械零部件加工产线的物料转运环节，传统人工叉车、固定辊道输送的适配局限性正逐步凸显——前者依赖持证人员操作，在多班次连续作业场景下存在疲劳作业风险，转运路径的灵活度受人员判断影响较大，后者则需要提前布设固定输送线路，后期产线调整时改造成本高、周期长，难以适配柔性化生产的快速迭代需求。这款重载自主移动机器人的设计，正是瞄准1500公斤级有效负载的厂内物料转运场景，可在无固定磁条、二维码导航标识的环境下完成自主路径规划，适配多车间跨区域的物料转运需求。

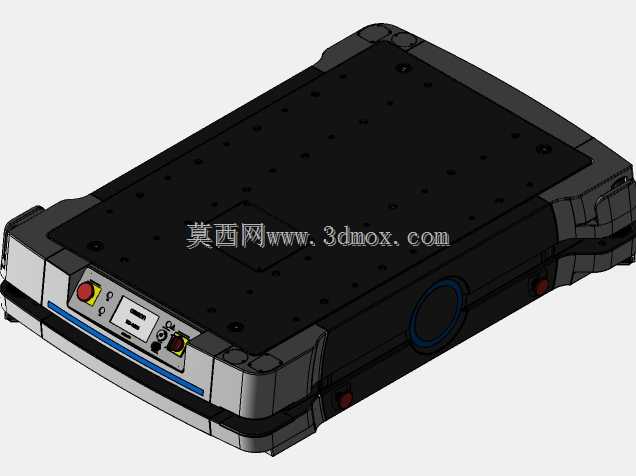

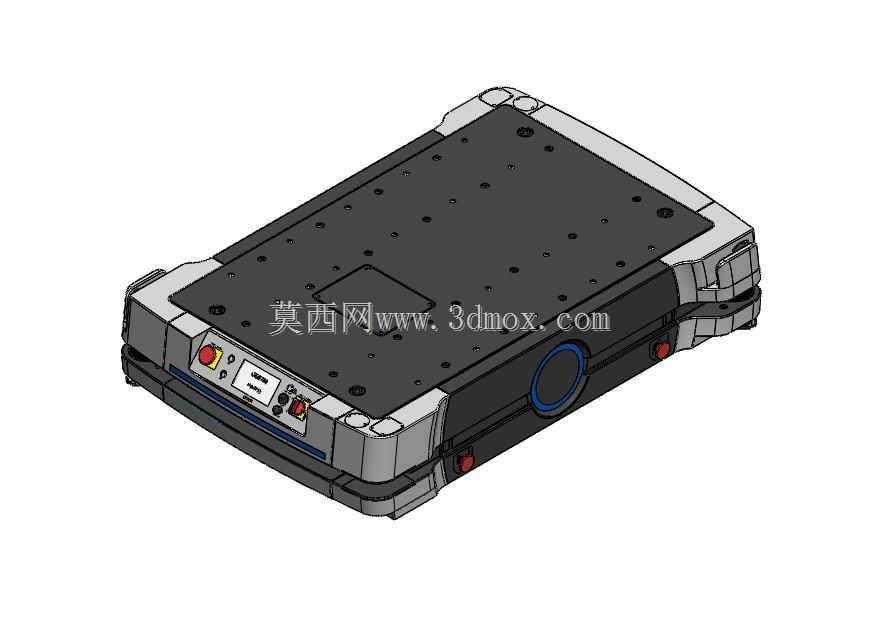

　　从结构设计逻辑来看，整机采用扁平式低重心布局，顶部预留满布标准安装螺纹孔的承载平台，可直接适配不同规格的料架、托盘、辊道接驳台等上层载具，无需额外设计转接安装板，减少现场适配的二次加工工作量。机身主体框架采用高强度钢板折弯拼焊成型，内部腔体划分为驱动轮安装区、控制模块安置区、动力电源仓、安全传感组件布设区四个独立功能段，各区域之间设置走线槽与检修快拆盖板，日常维护时无需拆解整机承载结构即可完成核心部件的更换调试。驱动单元采用差速驱动布局，两个驱动轮对称布置在机身中部两侧，前后端各设置两个随动万向承重轮，既保证1500公斤满载状态下的轮压均匀分布，避免单轮过载导致的地面压痕或轮组过早磨损，也能实现零半径原地转向，适配车间内狭窄通道、设备间隙处的转弯通行需求，最小通行通道宽度可控制在1.2米以内，大幅降低对车间现有通道宽度的改造要求。

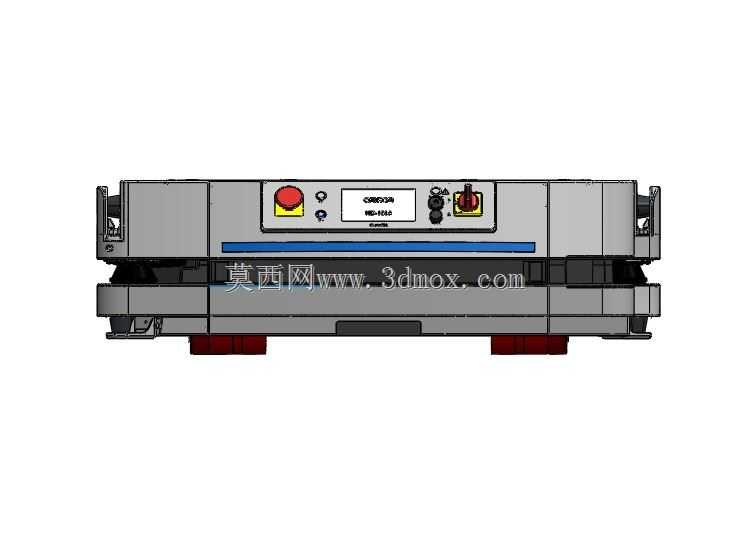

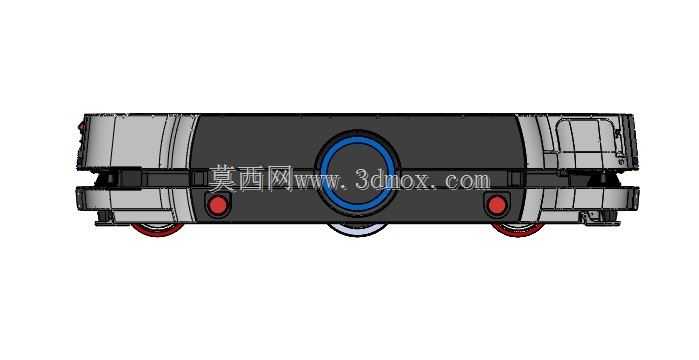

　　机身前端操作面板区域集成了急停按钮、状态指示灯、手动操作触控屏与故障复位按键，在设备调试、异常处理阶段，现场运维人员可直接在机身端完成参数微调、手动挪车等操作，无需全程依赖远程后台控制。机身四周布设的安全触边、激光避障传感器与声光警示装置，可在运行过程中实时扫描周边0-3米范围内的障碍物，根据障碍物距离自动实现减速、停车等安全响应，在人员频繁穿行的生产通道内可有效规避碰撞风险。机身侧面设置的环形状态灯带，可通过不同颜色直观显示设备当前运行状态——蓝色为正常自动运行、黄色为待机待料、红色为故障停机，现场人员无需靠近设备即可快速判断设备运行情况。

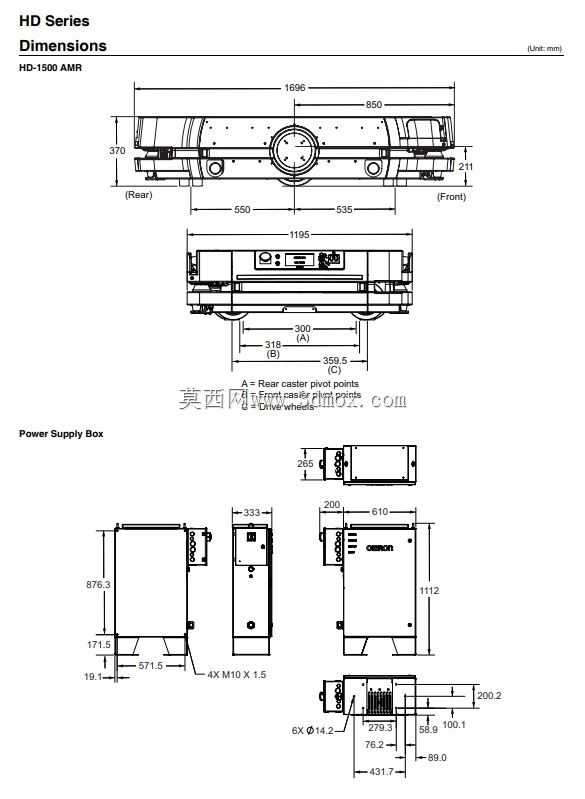

　　从安装边界与尺寸适配角度考量，整机高度控制在300毫米以内，可直接潜入高度适配的托盘、料架底部完成顶升搬运作业，无需额外设置高位接驳工位；机身边角全部做圆弧过渡处理，避免在狭窄空间通行时剐蹭周边设备或物料；底部轮组的安装高度预留了10毫米的地面高度差适配余量，可应对车间地面常见的接缝、小坡度起伏，不会因地面轻微不平整出现卡滞、驱动轮悬空打滑的问题。在产线对接场景下，该设备可通过自身搭载的通讯模块与产线端的PLC、自动化立库、加工中心等设备完成信号交互，实现物料到位自动接驳、任务自动派发、充电自动归位的全流程无人化运行，无需人工干预任务派发流程。

　　不同于轻载型AGV的薄壁壳体设计，这款重载机型的承载平台经过有限元受力仿真验证，在1500公斤负载均匀分布的工况下，平台最大变形量控制在0.5毫米以内，可保证搭载精密加工零部件转运时不会因平台形变导致物料移位、磕碰。机身内部的线束全部采用工业级拖链线缆布设，动力线与信号线分层排布，避免信号干扰导致的导航偏移、通讯中断问题；电池仓采用快拆式结构设计，在多班次连续作业场景下可快速更换备用电池，减少设备充电等待时长，提升整体作业效率。
